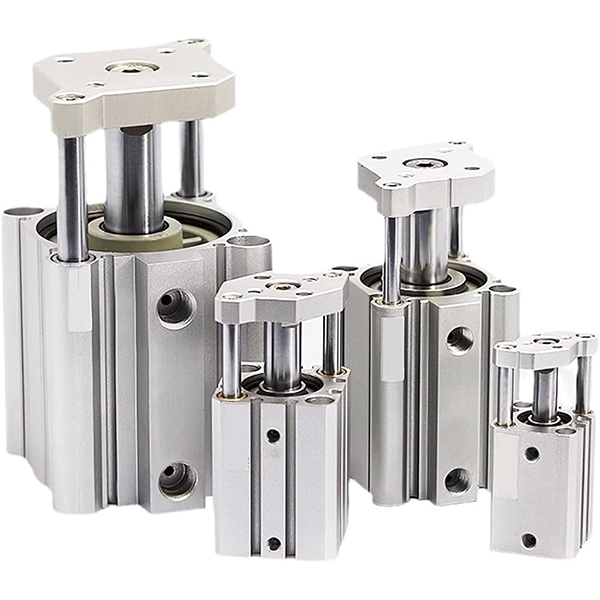

Cilindru pneumatic subțire ghidat seria CQM

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Cilindru subțire ghidat de înaltă rigiditate seria SOLH CQM, interschimbabil cu CQM/CDQM importat. Tija de ghidare dublă încorporată bazată pe structura cilindrului subțire CQ2. Îmbunătățește considerabil rezistența la sarcină laterală și performanța anti-rotație. Aceeași lungime a corpului ca CQ2, nu este nevoie de ghidaj extern suplimentar. Dimensiune de montare compatibilă cu CQ2/CQS, utilizată pe scară largă pentru poziționare de precizie, prindere și împingere cu sarcină laterală.

Structură și caracteristici principale

     -- Corp cilindric subțire integrat + tije paralele duble de ghidare, placă de montare a sarcinii pe capătul frontal;

     -- Butoi din aluminiu anodizat dur, tije de piston și tije de ghidare cromate;

     -- Variante: CQM(nemagnetic), CDQM(echipat cu magnet), versiune CQM-XB24 cu durată lungă de viață;

     -- Capacitate de încărcare laterală de 2~4 ori mai mare decât cilindrul standard CQ2, toleranță de rotație ≤±0,2°;

     -- Tampon de cauciuc standard la ambele capete, fără opțiune de pernă de aer;

     -- Magnet încorporat CDQM pentru detectarea comutatorului magnetic, instalare flexibilă a senzorului.

Regula de codificare a modelului

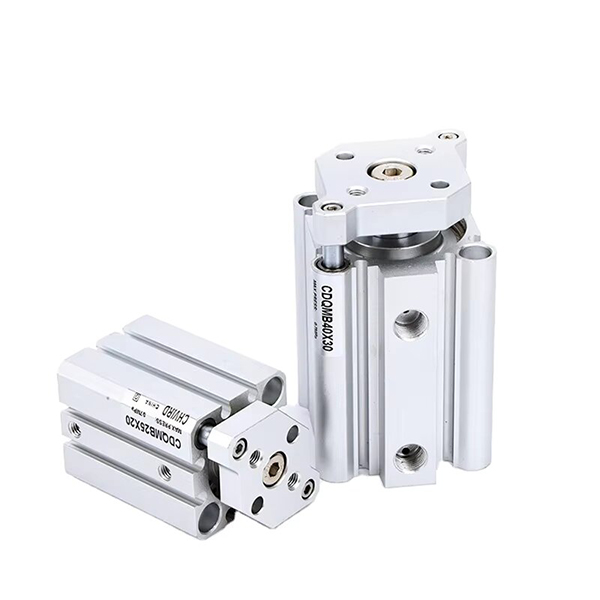

   1. Exemplu: CDQMB20-50-M9B

     -- C: Magnet încorporat (CDQM); gol = nemagnetic (CQM)

     -- DQM: Cod de serie pentru cilindru subțire ghidat

     -- B/A: Tip de montare; B=orificiu traversant; A=gaura filetata la capăt

     -- 20: Dimensiune alezaj: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Lungimea cursei 5~100mm

     -- M9B: Opțiune întrerupător magnetic

Specificatii tehnice

Forța teoretică de împingere și tragere și sarcină laterală maximă la 0,5 MPa

Rezumatul unei propoziții

     Cilindru pneumatic subțire cu tijă dublă de ghidare integrată din seria SOLH CQM, cu excelentă capacitate anti-răsucire și de sarcină laterală mare, actuator de precizie perfectă pentru a înlocui cilindrul standard CQ2 pentru aplicații de strângere și poziționare automate.
