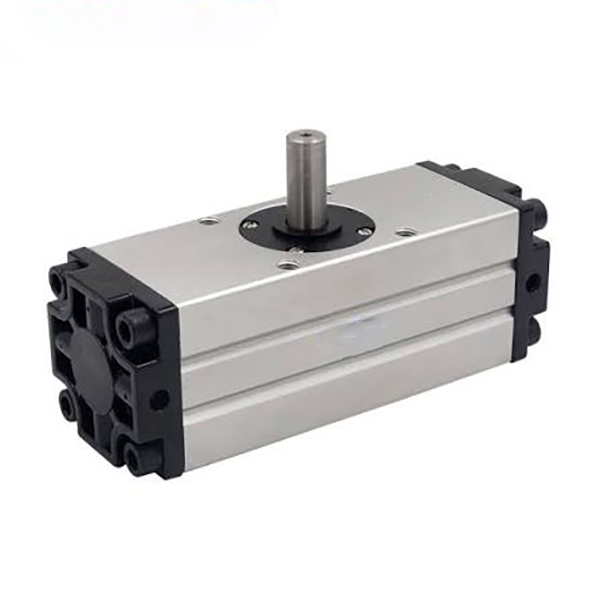

Cilindru rotativ cu cremalieră și pinion seria CRA1 | Cilindru de rotație cu cuplu mare pentru utilizare medie și grea

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și caracteristici structurale de bază

     Seria SOLH CRA1 este un cilindru rotativ cu cremalieră și pinion profesionist pentru sarcini medii și grele, construit pentru mișcare oscilantă cu cuplu mare. Dispunând de transmisie cu cremă și pinion cu dublu piston, pernă de aer reglabilă opțională, mai multe stiluri de montare și diverse tipuri de arbore de ieșire, acest cilindru acoperă dimensiuni ale alezajului de la φ30 la φ100. Se adaptează perfect la scenarii de încărcare mare de 10–50 kg, inclusiv răsturnarea piesei de prelucrat, antrenarea supapelor industriale și indexarea stațiilor grele, servind drept soluție rotativă de mare rigiditate pentru liniile de producție automate grele.

  1.1 Acționare cu cremalieră și pinion de înaltă rigiditate

     Adoptând o structură de transmisie sincronă cu cremă și pinion cu dublu piston, cilindrul oferă un cuplu puternic și o rigiditate structurală excepțională. Jocul general este controlat cu ≤1°, în timp ce versiunea cu alezaj φ30 atinge jocul zero. Acesta asigură o precizie de poziționare repetată ultra-înaltă și mișcare de rotație stabilă în condiții de încărcare mare.

  1.2 Ieșire cuplu foarte mare

     Structura de transmisie optimizată realizează performanțe de cuplu de lider în industrie. Modelul cu alezaj maxim φ100 emite un cuplu de 108 N·m la o presiune a aerului de 0,5 MPa, satisfacând pe deplin cerințele de cuplu ridicat pentru rotația grea a piesei de prelucrat, antrenarea supapelor mari și indexarea echipamentelor grele.

  1.3 Pernă de aer reglabilă opțională

     Tipul Z echipat cu structură tampon de aer reglabilă cu două capete, care absoarbe eficient impactul inerțial în timpul funcționării de înaltă frecvență pornire-oprire, reduce vibrațiile mecanice și zgomotul de rulare și protejează echipamentele și piesele de prelucrat, îmbunătățind în același timp stabilitatea generală a funcționării și durata de viață.

  1.4 Diverse opțiuni de montare și arbore

     • Stiluri de montare: De bază (B), Picior (L), Flanșă (F) opțional, care acceptă instalarea flexibilă pentru diferite structuri de echipamente și amenajări de spațiu.

     • Tipuri de arbore: arbore unic (S), arbore dublu (W), arbore cu cheie (Y) disponibil, compatibil cu diferite metode de conectare a sarcinii și cerințe de transmisie a cuplului anti-alunecare.

  1.5 Structură compactă și durabilă

     Structura optimizată îmbunătățită reduce lățimea corpului cu 14% în comparație cu modelele tradiționale vechi, economisind semnificativ spațiul de instalare. Proiectat cu caneluri pentru senzori cu două laturi pentru montarea flexibilă a comutatoarelor magnetice din seria D-M9. Corpul cilindrului anodizat dur și componentele de etanșare rezistente la uzură garantează o funcționare stabilă pe termen lung.

  1.6 Fără ulei și durată lungă de viață

     Designul standard de funcționare fără ulei se adaptează atelierelor curate și condițiilor industriale generale de lucru fără întreținere suplimentară a lubrifierii. Garniturile premium rezistente la uzură și corpul cilindrului anticoroziv prelungesc mult durata de viață continuă pentru o funcționare ciclică frecventă.

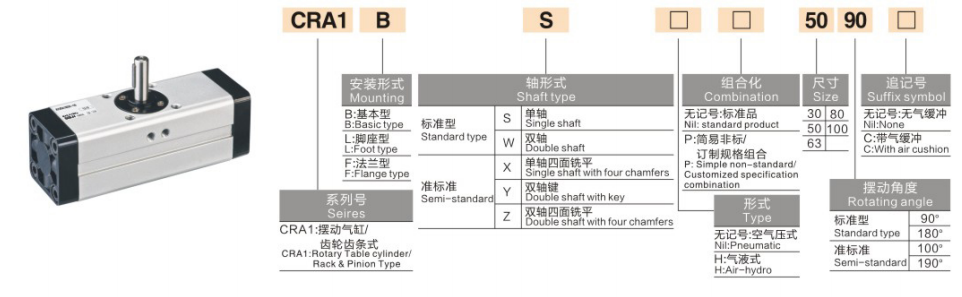

2. Completează regulile de denumire a modelului și exemplele de comandă

  1. Exemple tipice de modele: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Exemple de comenzi standard

     • Model standard non-tampon: CRA1BS50-90 (alezaj φ50, balansare 90°, un singur arbore, tip de bază, fără inel magnetic)

     • Model de tampon pentru utilizare grea: CDRA1BL80-180Z (alezaj φ80, balansare 180°, arbore dublu, montare pe picior, inel magnetic și pernă de aer dublă)

3. Parametrii tehnici generali (20℃, 0.5MPa Stare standard)

  3.1 Specificații de bază

     • Mod de operare: Acționare cu cremalieră și pinion cu dublă acțiune

     • Fluid de lucru: Aer comprimat (funcționare fără ulei)

     • Temperatura ambiantă: 0℃~60℃ (mediu fără gheață)

     • Interval de presiune de lucru: 0,1~1,0MPa; Presiune de proba: 1,5 MPa

     • Reacție: ≤1° (alezajul φ30 atinge jocul zero)

     • Toleranța unghiului de balansare: 0~+4°

     • Modul tampon: Non-tampon / Pernă de aer reglabilă cu două capete (tip Z)

     • Comutator magnetic: Compatibil cu seria D-M9, montare cu caneluri duble

  3.2 Tabelul parametrilor cheie de performanță (@0.5MPa)

4. Ghid de configurare și selecție de bază

  4.1 Selectarea dimensiunii alezajului (pe baza cuplului și a sarcinii)

     • φ30: cuplu de ieșire de 3,5 N·m, potrivit pentru aplicații cu sarcină medie micro (≤10 kg), cum ar fi comutarea supapelor mici și indexarea stației în miniatură.

     • φ50: cuplu de ieșire de 9,3 N·m, ideal pentru încărcare ușoară-medie (10–20 kg) a piesei de prelucrat la 90° și poziționare direcțională.

     • φ63: cuplu de ieșire de 17,0 N·m, care se potrivește perfect cu sarcina medie (20–30 kg) de direcție a stației grele și sarcinile de rotație a componentelor.

     • φ80: cuplu de ieșire de 32,0 N·m, aplicabil pentru sarcini medii-grele (30–40 kg) scule mari și poziționare rotativă a dispozitivului de fixare.

     • φ100: 108 N·m cuplu de ieșire foarte mare, dedicat rotației mecanice cu sarcini grele (40–50 kg) și scenariilor mari de antrenare a supapelor industriale.

  4.2 Selectarea unghiului de balansare

     • Unghi standard de 90°: Proiectat pentru rotirea în unghi drept și direcția verticală, utilizat pe scară largă în încărcarea/descărcarea piesei de prelucrat și comutarea stației ortogonale.

     • Unghi standard de 180°: Potrivit pentru rotația pe jumătate de ciclu și răsturnarea completă a piesei de prelucrat, realizând poziționarea bidirecțională a stației și funcționarea inversă.

     • Unghi special 100° / 190°: Unghiuri personalizate non-standard pentru echipamente speciale și cerințe personalizate de mișcare a stației.

  4.3 Selecția bufferului și a configurației funcționale

     • Z Pernă de aer: Obligatoriu pentru condiții de lucru de înaltă frecvență și sarcini grele, eliminând efectiv impactul final, stabilizând precizia de poziționare și reducând zgomotul de funcționare.

     • Versiunea cu inel magnetic CDRA1: Inel magnetic încorporat pentru instalarea comutatorului din seria D-M9, care acceptă feedback în timp real al semnalului de poziție și control automat al conexiunii PLC.

     • Potrivire tip arbore: Un singur arbore (S) pentru aplicații universale generale; arbore dublu (W) pentru conducere sincronă bidirecțională; arbore cu cheie (Y) pentru cerințe mari de conectare anti-cuplu și anti-alunecare.

5. Scenarii tipice de aplicare

     • Rasturnare grea a piesei de prelucrat: răsturnare și poziționare fiabilă la 90°/180° pentru piese de prelucrat de 10–50 kg pe mașini-unelte și linii de transport automate, cu rigiditate ridicată și joc redus pentru mișcare precisă repetată.

     • Comandarea supapelor industriale: Se aplică deschiderii și închiderii automate și controlului de la distanță a supapelor de conducte cu diametru mare, cum ar fi supapele fluture și supapele cu bilă, oferind o forță motrice stabilă cu un cuplu ridicat.

     • Indexare automată pentru sarcini grele: Folosit pentru indexarea cu precizie de 90°/180° și poziționarea fixă ​​a meselor rotative grele și a dispozitivelor de fixare a sculelor în stațiile de asamblare și detecție.

     • Articulații robotizate grele: Servește ca unitate de antrenare rotativă pentru articulațiile roboților grei și efectele finale, îndeplinind cerințele de rigiditate ridicată și sarcină mare de balansare precisă.

     • Echipamente de logistică și ambalare: Ideal pentru direcția, stivuirea și poziționarea cutiilor de materiale grele și a paleților, adaptându-se la condițiile de lucru ciclice de înaltă frecvență și sarcini grele pe termen lung.

6. Ghid de selecție rapidă în 3 pași

     1. Bore Confirmare: Calculați cuplul real pe baza greutății piesei de prelucrat și a razei de rotație cu un factor de siguranță ≥2. Selectați φ30 pentru ≤10kg, φ50 pentru 10–20kg, φ63 pentru 20–30kg, φ80 pentru 30–40kg, φ100 pentru 40–50kg.

     2. Confirmarea unghiului: Alegeți 90° pentru direcția în unghi drept/întorsătura, 180° pentru inversarea în jumătate de ciclu și unghiuri speciale de 100°/190° pentru cerințe de mișcare personalizate.

     3. Confirmarea funcției: Echipați pernă de aer Z pentru operare de înaltă frecvență cu sarcini grele; selectați versiunea magnetică CDRA1 pentru controlul feedback-ului semnalului; adoptați arbore cu cheie în Y pentru o conexiune anti-alunecare cu un cuplu ridicat.

Rezumatul unei propoziții

     Cilindrul rotativ cu cremalieră și pinion din seria SOLH CRA1 oferă un cuplu foarte mare, un joc ultra-scăzut și o performanță opțională a tamponului de aer, oferind soluții rotative de precizie de înaltă rigiditate, stabile și durabile pentru aplicații industriale de răsturnare, indexare și antrenare a supapelor pentru sarcini medii și grele de 10-50 kg.
