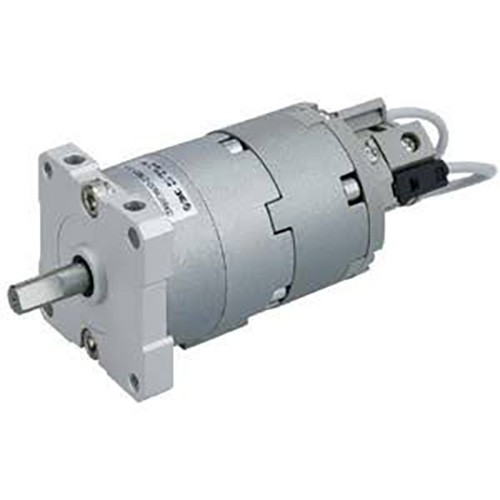

Servoiul de acționare rotativ de tip paletă cu montare liberă seria CRBU2

Marca: SOLH by Richge Technology

Poziționarea produsului și caracteristicile structurale de bază

     Seria SOLH CRBU2 este un cilindru rotativ cu mini palete proiectat pentru stații rotative de precizie cu spațiu limitat, cu montare gratuită în mai multe direcții, corp ușor ultra-subțire, joc zero al angrenajului și unghi larg de balansare. Dimensiuni ale alezajului disponibile: 10/15/20/30/40, cu opțiuni cu palete simple/duble pentru a răspunde diferitelor cerințe de răsturnare rotativă cu sarcină ușoară.

 1. Repere de design de bază

     -- Acționare directă cu palete (S single palet / D double palet): Fără transmisie prin angrenaj, zero joc, rotație lină și poziționare ultra-preciză

     -- Contur cilindric de montare complet liber: montabil sus/jos/stânga/dreapta/axial fără suporturi de montare suplimentare; Cu 12% mai ușor decât CRB2 pentru un aspect compact al echipamentului

     -- Gama completă a unghiului de balansare: o singură paletă 90°/180°/270°; Paleta dublă 90°/100°, rotire maximă a unei palete până la 270°

     -- Dispunerea tubulaturii duble: port lateral standard (fără sufix) / port axial (sufix E) pentru a se potrivi cu diferite structuri de rutare a conductelor

     -- Module funcționale extensibile: unitate opțională de reglare a unghiului W și inel magnetic încorporat pentru instalarea comutatorului magnetic; fără părți radiale proeminente pentru a economisi spațiu în dulap

     -- Sistem de etanșare premium cu scurgeri reduse: etanșare compozită specială cu opritor de poziționare încorporat, scurgere internă ultra-scăzută, funcționare fără ulei potrivit pentru medii curate de producție

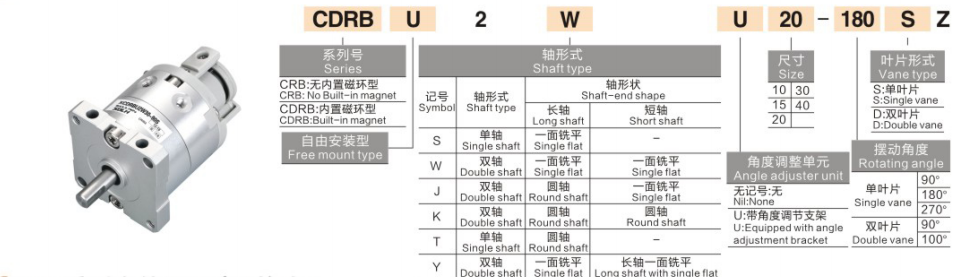

Completează regula de denumire a modelului

  1. Exemplu de model: CRBU2WU20-180SE-M9BW

 2. Exemple de referință de comandă standard

     -- Port lateral standard cu o singură paletă: CRBU2-20-180S

     -- Cu reglare a unghiului + paletă dublă: CRBU2W30-90D

     -- Port axial + comutator magnetic: CRBU2-15-270SE-M9B

Specificații tehnice universale standard (presiunea de testare: 0,5 MPa)

  1. Parametrii generali de performanță

     -- Interval de presiune de operare: Dimensiune 10/15: 0,2~0,7MPa; Dimensiune 20/30/40: 0,15~1,0MPa

     -- Temperatura ambiantă de funcționare: 5 ~ 60℃ (fără înghețare în interiorul conductelor de aer)

     -- Precizie de poziționare repetă unghiulară: ± 0,01 °, rotație stabilă cu joc zero

     -- Tampon încorporat: Nici unul; amortizor extern configurabil separat

     -- Energia cinetică de impact admisă: 0,00015 ~ 0,04J (crește proporțional cu dimensiunea alezajului)

     -- Cerință de lubrifiere: design fără ulei pre-uns din fabrică

  2. Tabel de cuplu teoretic de ieșire (unitate: N·m @0,5MPa)

  3. Referință pentru greutate și dimensiunea totală (specificație 180°)

Avantajele competitive de bază

  1. Montarea liberă în mai multe direcții economisește spațiu

     -- Corpul cilindric neted poate fi fixat cu șuruburi pe orice suprafață fără console; Corp cu 12% mai ușor, alegerea optimă pentru cadrele de echipamente integrate extrem de compacte

  2. Poziționare unghiulară ultra-preciză fără joc

     -- Acționarea directă a paletei elimină spațiul de angrenare a angrenajului, rotația ultra-line cu precizie de repetare de ± 0,01 ° pentru stații de control strict al unghiului de precizie

  3. Gamă largă de balansare reglabilă cu unitate de oprire opțională

     -- Rotire maximă a paletei 270°; Modulul de reglare a unghiului W permite cursa reglabilă infinit 0~240°, reglarea fină a unghiului multi-stație convenabilă

  4. Paleta dublă oferă un cuplu dublat sub un contur identic

     -- Aceeași dimensiune exterioară, modelul D cu palete duble oferă un cuplu de strângere de două ori față de un singur palet S pentru a face față sarcinii rotative mai mari

  5. Structură de etanșare fără ulei de viață lungă

     -- Etanșare compozită cu frecare redusă, durată de viață de peste 5 milioane de cicluri de comutare, compatibilă cu atelierele obișnuite și liniile de producție curate fără praf

Metode de montare și aplicații industriale tipice

  1. Două forme principale de montare

     -- Montare directă pe corp: șuruburile se fixează pe orice suprafață cilindrică, este posibilă instalarea axială/radială, dezasamblarea și înlocuirea rapidă

     -- Montare combinată cu placă plată auxiliară: se fixează orizontal sau vertical prin intermediul plăcii de montare, ideal pentru dispozitivul de efect al roboților, instalarea ascunsă în partea de sus a echipamentului

  2. Scenarii tipice de aplicare

     -- Automatizare electronică 3C: inversarea mini-componentelor, poziționarea rotativă a camerei, comutarea unghiului jig, indexarea rotativă a stației de inspecție

     -- Linii de asamblare de precizie: mecanism rotativ de strângere a șuruburilor, reglare a unghiului de sertizare a terminalelor, rotație ușoară a piesei de prelucrat la 180°

     -- Mașini de ambalare: rotire a deflectorului material, reglare fină a unghiului de atașare a etichetei, alimentare rotativă cu cursă scurtă

     -- Echipamente de automatizare generală: comutator rotativ al ușii echipamentului, comutare stație de producție, rotație alternativă cu sarcină ușoară de înaltă frecvență

Comparație de selecție: Servomotor rotativ CRBU2 cu montare liberă VS CRB2 cu montare standard

Ghid de selecție rapidă în 3 pași

  1. Selectarea dimensiunii alezajului pe baza sarcinii cuplului

     -- Calculați cuplul de lucru real, selectați modelul cu marja de siguranță a cuplului de 50%:

     -- 10 ≤0,13N·m / 15 ≤0,33N·m / 20 ≤0,82N·m / 30 ≤2,06N·m / 40 ≤3,92N·m

  2. Selectarea tipului paletei

     -- Sarcina usoara cu cuplu redus → S singur paleta; Sarcină rotativă mare mare → Paletă dublă D (ieșire cuplu dublu)

  3. Potrivirea configurației

     -- Este necesară reglarea fină a unghiului: Adăugați sufixul W unitate de reglare a unghiului (0~240° reglabil la infinit)

     -- Feedback semnal de poziție PLC: echipați comutatorul magnetic M9B/M9BW pentru a detecta limita rotativă în două direcții

     -- Cererea de rutare a conductei: necompletat pentru orificiul lateral standard, sufixul E pentru orificiul de aer central axial

Rezumatul unei propoziții

     Cilindrul rotativ cu palete cu montare liberă SOLH CRBU2 oferă o instalare arbitrară fără suport, o precizie de ± 0,01° de joc zero, opțiuni de cuplu dublu cu palete simple/duble și dispoziție laterală/axială a portului de aer, cu reglator opțional de unghi W și comutator magnetic M9BW, soluție compactă ușoară pentru 3C, asamblare precisă și ambalare stații rotative de încărcare ușoară.
