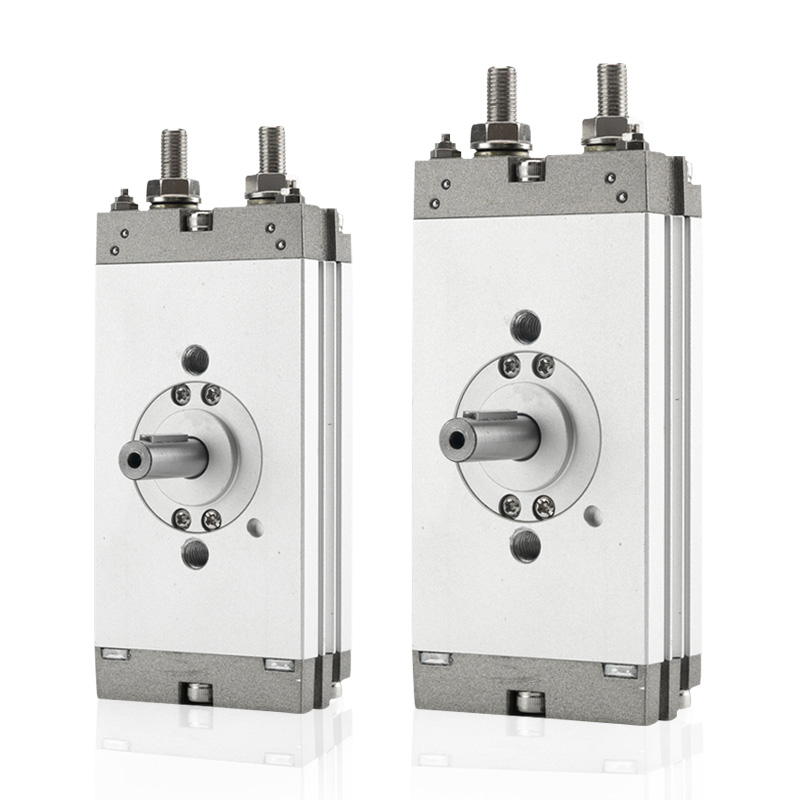

Seria CRQ2 Cilindru rotativ cu cremalieră și pinion ultra-subțire | Cilindru de balansare compact fără joc

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și avantaje principale

     Seria SOLH CRQ2 este un cilindru rotativ plat ultrasubțire cu cremalieră și pinion, cu o structură cu piston dublu fără joc. Cu o înălțime extrem de scăzută a corpului și un design de montare cu flanșă integrată, suportă unghiuri de balansare cu gamă largă de 90°/180°/360° și acoperă dimensiuni ale alezajului de la φ10 la φ40. Optimizat pentru amenajări de echipamente cu spațiu limitat, acest cilindru oferă performanțe rotative de înaltă precizie și stabile pentru stații de indexare, răsturnare și rotație pentru sarcini ușoare și medii, servind ca soluție rotativă compactă preferată pentru echipamentele 3C, ambalare și automatizare medicală.

2. Specificații tehnice complete

 2.1 Parametrii de bază

     • Dimensiunea alezajului: φ10/φ15/φ20/φ30/φ40 (structură plată ultra-subțire)

     • Mod de operare: Acționare cu cremalieră și pinion cu dublă acțiune

     • Interval de presiune de lucru: 0,15~0,7MPa; φ20/φ30/φ40 până la 1.0MPa

     • Presiunea de probă: 1,05 MPa

     • Temperatura ambiantă: 0℃~60℃ (mediu fără gheață)

     • Lubrifiere: Funcționare cu autolubrifiere fără ulei

     • Configurare tampon: φ10/φ15 numai cu tampon de cauciuc încorporat; φ20/φ30/φ40 cu tampon dublu de cauciuc + tampon de aer reglabil opțional (sufix C)

     • Reglarea unghiului: Reglare fină standard de ±5° prin șuruburi de capăt

     • Compatibilitate magnetică: inel magnetic încorporat CDRQ2, compatibil cu comutatoarele din seria D-M9B / D-A93

  2.2 Tabel de cuplu teoretic (@0,5MPa, N·m)

  2.3 Unghi de balansare standard și gamă reglabilă

     • Balansare la 90°: Interval reglabil 80°~100°

     • Balansare 180°: Interval reglabil 170°~190°

     • Leagăn extins la 360°: Interval reglabil 350°~370° pentru cerințe speciale de rotație completă

  2.4 Specificația dimensiunii portului

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Standard Rc1/8; Filet optional G1/8 & NPT

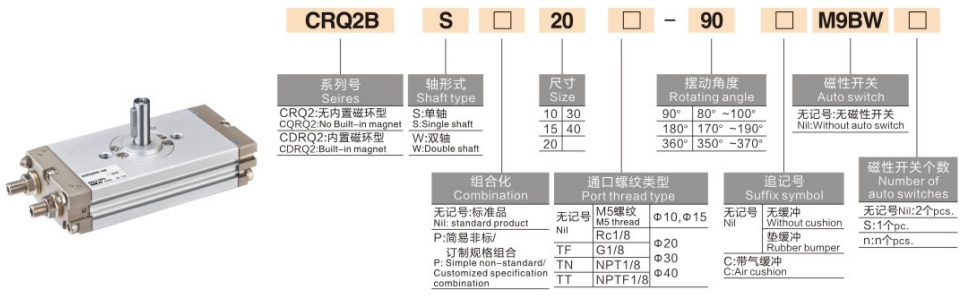

3. Reguli de denumire a modelelor și exemple de comandă

  1. Structura modelului complet: CDRQ2BS20-180C

  2. Exemple de comenzi tipice

     • Model standard non-tampon: CRQ2BW15-90 (Tip de bază, arbore dublu, alezaj φ15, balansare 90°, nemagnetic, tampon de cauciuc)

     • Model tampon de înaltă precizie: CDRQ2BS40-180C (Inel magnetic echipat, un singur arbore, orificiu φ40, balansare 180°, tampon de aer)

4. Principiul structural și punctele forte de bază

  4.1 Structura internă și principiul de funcționare

     Seria CRQ2 adoptă o structură de plasă simetrică cu dublu piston. Aerul comprimat antrenează pistoanele duble pentru o mișcare liniară sincronă, care împinge cremalierul pentru a furniza un cuplu de rotație stabil. Corpul plat integrat este dotat cu mecanism tampon încorporat, șuruburi de reglare a unghiului de capăt, interfață de conducte cu o singură parte și caneluri de comutare magnetice cu două laturi. Structura de forță simetrică elimină tremuratul și jocul în timpul funcționării, realizând o poziționare rotativă ultra-stabilă de înaltă precizie.

  4.2 Avantaje unice de bază

     • Corp plat ultra-subțire: Înălțimea corpului extrem de mică (17~37mm), corpul cilindrului poate fi utilizat direct ca flanșă, eliminând suporturile de montare suplimentare și economisind foarte mult spațiul vertical de instalare.

     • Design zero reacții: Structura cu ochiuri complete cu rack dublu realizează o rotație cu spațiu liber zero, asigurând o precizie ridicată a poziționării repetate și funcționare fără trepidații de pornire-oprire.

     • Conducte și cablaje îngrijite: Interfața de aer cu o singură parte și canelurile duble ale comutatorului pe aceeași parte simplifică cablarea la fața locului și dispunerea conductelor pentru o structură mai curată a echipamentului.

     • Reglaj precis al unghiului: Unghiul de balansare reglabil standard de ±5° se adaptează la diverse cerințe precise de poziționare.

     • Opțiuni de arbore diversificate: Opțional arbore simplu (universal) și arbore dublu (legare bidirecțională) pentru a se potrivi cu diferite moduri de conectare automată.

5. Ghid de instalare și selecție

  5.1 Modul de instalare

      Tip B de bază: Partea inferioară a corpului cilindrului permite montarea directă cu găuri de poziționare rezervate. Designul flanșei integrate nu necesită accesorii suplimentare de fixare, oferind instalare rapidă și precizie ridicată de poziționare.

  5.2 Criterii de selecție de bază

     • Prioritate de limitare a spațiului: Alegeți seria CRQ2 ultra-subțire pentru scenarii cu înălțime limitată pe verticală; selectați seria MSQ/HRQ pentru spațiu de instalare suficient.

     • Cerere de precizie și reacție: Cremată și pinion CRQ2 pentru poziționare de înaltă precizie fără joc; CRB2 cu palete pentru o rotație la sarcină ușoară la un unghi mare, la preț redus.

     • Confirmarea unghiului de balansare: Standard 90°/180° pentru răsturnare/poziționare convențională; Tip extins la 360° pentru condiții de lucru cu rotație completă.

     • Potrivirea tamponului: Selectați tamponul de aer C pentru funcționare la viteză mare și la sarcină medie-grea; tamponul de cauciuc standard îndeplinește cerințele de viteză mică de încărcare ușoară.

     • Cererea de feedback de semnal: Alegeți versiunea cu inel magnetic CDRQ2 pentru detectarea poziției PLC și controlul automatizat al legăturii; Versiune nemagnetică CRQ2 pentru mișcare rotativă simplă fără feedback de semnal.

6. Scenarii tipice de aplicare

     • 3C și industria electronică: răsturnarea plăcii PCB, sortarea cipurilor, rotația mică a dispozitivului de fixare și poziționarea de precizie a componentelor.

     • Echipamente de ambalare și imprimare: Balanțarea etichetelor, poziționarea etanșării cutiei, deformarea deflectorului și comutarea directă a liniei de ambalare continuă.

     • Statii de automatizare compacte: Comutarea supapelor în miniatură, poziționarea precisă a indexării și funcționarea rotativă în spațiul îngust al echipamentului.

     • Mașini medicale și de precizie: Mic rotație a manipulatorului, rotire de precizie a accesoriilor medicale și mini platforme rotative automate.

7. Tabel de comparație CRQ2B vs CDRQ2B

Rezumatul unei propoziții

     Cilindrul rotativ ultrasubțire, fără joc zero, din seria SOLH CRQ2, are un design plat integrat cu flanșă, rotație reglabilă în mai multe unghiuri și instalare care economisește spațiu, oferind soluții rotative de înaltă precizie, stabile și compacte pentru stații automate de răsturnare și indexare în spațiu îngust, ușoare și medii.
