Cilindru glisant cu tijă dublă seria CX2 | Cilindru pneumatic cu profil redus de tracțiune mare

Marca: SOLH by Richge Technology

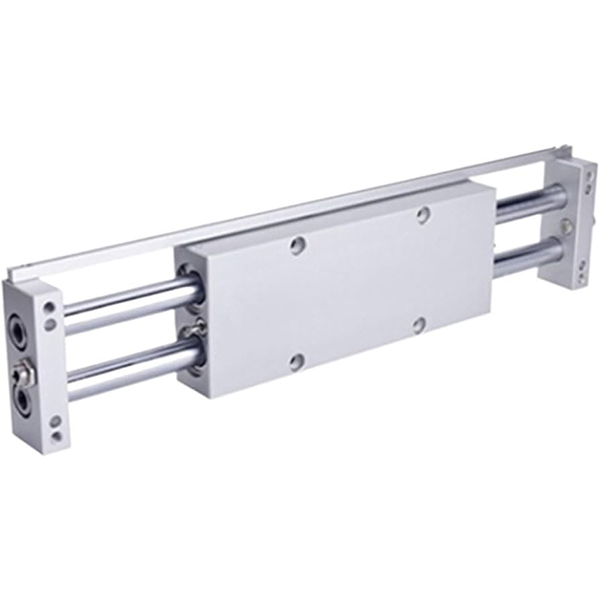

Prezentare generală a produsului și caracteristici structurale de bază

Seria SOLH CX2 este un cilindru profesional cu rulment glisant cu dublu piston, cu tija dubla, cu profil ultra-jos, iesire cu dubla tractiune, precizie superioara anti-rotatie si rezistenta puternica la sarcina laterala. Acoperă dimensiuni ale alezajului de φ10mm, φ15mm și φ25mm cu curse standard de la 25mm la 200mm. Proiectată pentru spațiu de instalare compact, ghidare de precizie și operațiuni de împingere/tragere a sarcinilor medii-grele, această serie este aplicată pe scară largă în diferite stații automate de precizie. Modelele extinse, inclusiv CXWM (rulment de alunecare cu tampon hidraulic) și CXWL (rulment cu bile cu tampon hidraulic) sunt disponibile pentru condiții de lucru de mare viteză și cu impact ridicat.

Avantajele structurale cheie

• Ieșire dublă cu tijă dublă: Adoptând o structură integrată cu dublu piston și dublă tijă, tracțiunea teoretică este de două ori mai mare decât a unui cilindru cu o singură tijă cu aceeași dimensiune a alezajului, oferind o forță de antrenare puternică și o rigiditate structurală excelentă. Modelul standard CX2 adoptă ghidaj al rulmentului glisant de înaltă precizie pentru o mișcare liniară stabilă.

• Anti-rotație și precizie de poziționare ultra-înaltă: Structura simetrică cu dublă tijă realizează performanțe mecanice fiabile anti-rotație. Precizia anti-rotație atinge ±0,1° (φ10) și ±0,02° (φ25), asigurând o stabilitate remarcabilă a poziționării repetate. Prelucrarea paralelă de înaltă precizie între suprafața de montare și tijele pistonului îmbunătățește considerabil rezistența la sarcinile laterale și excentrice.

• Montare multidirecțională cu profil redus și flexibil: Designul corpului compact ultra-subțire se adaptează perfect spațiului îngust și restrâns al echipamentului. Atât corpul cilindrului, cât și placa de capăt susțin instalarea fixă, permițând două moduri de lucru:corpul cilindrului fixat cu placa de capăt mobilă sauplaca de capăt fixată cu corpul cilindrului în mișcare. Echipat cu orificii de montare pe patru laturi și orificii de conducte în trei direcții, acesta acceptă fixarea din direcțiile de sus, de jos și laterale cu un aspect flexibil al conductei de aer.

• Funcționare lină și durată lungă de viață: Structura alternativă cu dublă acțiune, cu tampoane din cauciuc cu două capete, ca configurație standard, reduce efectiv impactul mișcării și zgomotul de funcționare. Versiunile opționale de tampon hidraulic CXWM/CXWL asigură o absorbție excelentă a șocurilor atât pentru funcționarea la viteză mare, cât și la viteză mică, realizând reducerea zgomotului și performanța tamponării fără întreținere. Designul fără ulei se adaptează la mediile de lucru curate și minimizează costurile zilnice de întreținere.

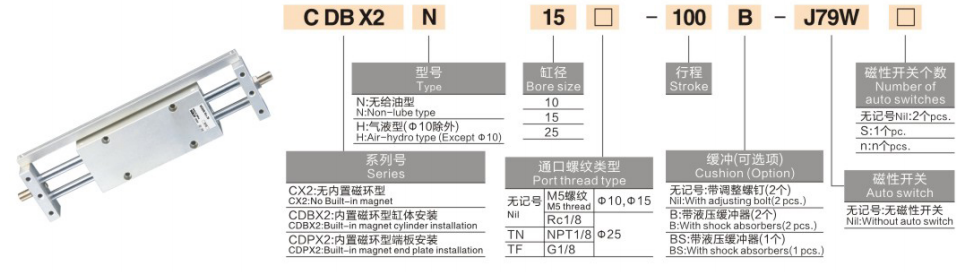

Completează regulile de denumire a modelului

Exemple de model: CX2N15-50 | CX225-100-M9BW

Exemple de referință de comandă standard

• CX210-25: alezaj de 10 mm, cursă de 25 mm, tip standard fără comutator magnetic

• CX215-75-2S: alezaj de 15 mm, cursă de 75 mm, întrerupătoare magnetice duble pentru detectarea în două poziții

• CX2N25-100: alezaj de 25 mm, cursă de 100 mm, tip fără magnetic pentru scenarii sensibile la magnetic

Parametrii tehnici de bază standard

(Condiții standard de testare: 20℃ temperatură normală, presiune nominală 0,5MPa)

1. Specificații generale de performanță

• Mod de operare: cu dublă acțiune (conducere sincronă cu dublu piston)

• Interval de presiune de lucru: 0,15~0,7MPa; Presiune de proba: 1,05 MPa

• Temperatura ambiantă: -10℃~60℃ (mediu convențional fără gheață)

• Viteza de operare a pistonului: 50~500mm/s (standard CX2); până la 800 mm/s (versiuni de mare viteză CXWM/CXWL)

• Modul tampon: tampon de cauciuc cu două capete (standard); tampon hidraulic opțional pentru modelele CXWM/CXWL

• Modul de lubrifiere: Funcționare fără ulei, fără întreținere, potrivită pentru medii industriale curate

2. Date teoretice cu dublu impuls (unitate: N)

3. Date permise ale cuplului lateral (unitate: N·m)

4. Date despre greutatea produsului (cursă de 50 mm, unitate: kg)

Scenarii tipice de aplicare

• Transfer de materiale de precizie: Ideal pentru traducerea piesei de prelucrat electronice și semiconductoare, schimbul de paleți și împingerea/tragerea de jig. Precizia anti-rotație ultra-înaltă asigură compensarea zero în timpul proceselor de poziționare și transfer de înaltă precizie.

• Ridicare a sarcinii medii-grele: Potrivit pentru ridicarea piesei de prelucrat pe linia de producție, ejectarea matriței și conducerea cu cursă scurtă a sarcinilor grele. Structura unică cu dublă tracțiune și capacitatea puternică de încărcare anti-excentrică oferă performanțe de conducere stabile și puternice.

• Stații de automatizare în spațiu închis: Perfect pentru instalarea echipamentelor cu spații înguste, aspect compact orizontal și aranjament dens cu mai mulți cilindri. Corpul cu profil redus și designul de montare multidirecțional maximizează utilizarea spațiului.

• Medii de lucru cu curățenie ridicată: Designul fără ulei și fără praf se adaptează echipamentelor medicale, alimentare și electronice de precizie. Versiunea opțională fără magnetic (tip N) se potrivește perfect scenariilor de aplicații sensibile la magnetic fără interferențe magnetice.

Ghid de selecție rapidă în trei pași

1. Selectarea dimensiunii alezajului: Selectați dimensiunea alezajului în funcție de sarcina de lucru reală. Asigurați dublă tracțiune teoretică ≥ sarcină reală × 1,5 cu o marjă de siguranță suficientă. Acordați prioritate modelului φ25 cu alezaj mare pentru condiții de lucru cu sarcini laterale mari.

2. Selectarea cursei: Cursa standard variază de la 25 mm la 200 mm, selectați în funcție de cerințele reale de călătorie. Preferați modelele tampon CXWM/CXWL pentru condiții de lucru cu cursă lungă, viteză mare și impact frecvent.

3. Selectarea configurației funcționale

￮ Detectare poziție dublă: selectați configurația comutatorului magnetic dublu 2S pentru o poziționare precisă a limitei cursei.

￮ Condiții de lucru de mare viteză și impact: alegeți versiunile îmbunătățite CXWM (lagăr de alunecare + tampon hidraulic) / CXWL (rulment cu bile + tampon hidraulic).

￮ Scenarii sensibile la magnetic: adoptați un cilindru fără magnetic de tip N pentru a evita interferența magnetică.

Rezumatul unei propoziții

     Cilindrul de glisare cu dublă tijă din seria SOLH CX2 integrează ieșire cu dublă tracțiune, precizie anti-rotație ultra-înaltă, structură compactă cu profil redus și flexibilitate de montare multidirecțională, oferind soluții stabile și fiabile de antrenare a sarcinilor medii-grele pentru echipamente automate de precizie în spațiu limitat.
