Cilindru cu tije duble din seria CXS

Cilindru cu tije duble din seria CXS | Cilindru pneumatic compact cu rotație zero și rigiditate ridicată

Marca: SOLH by Richge Technology

Prezentare generală a produsului și structura de bază

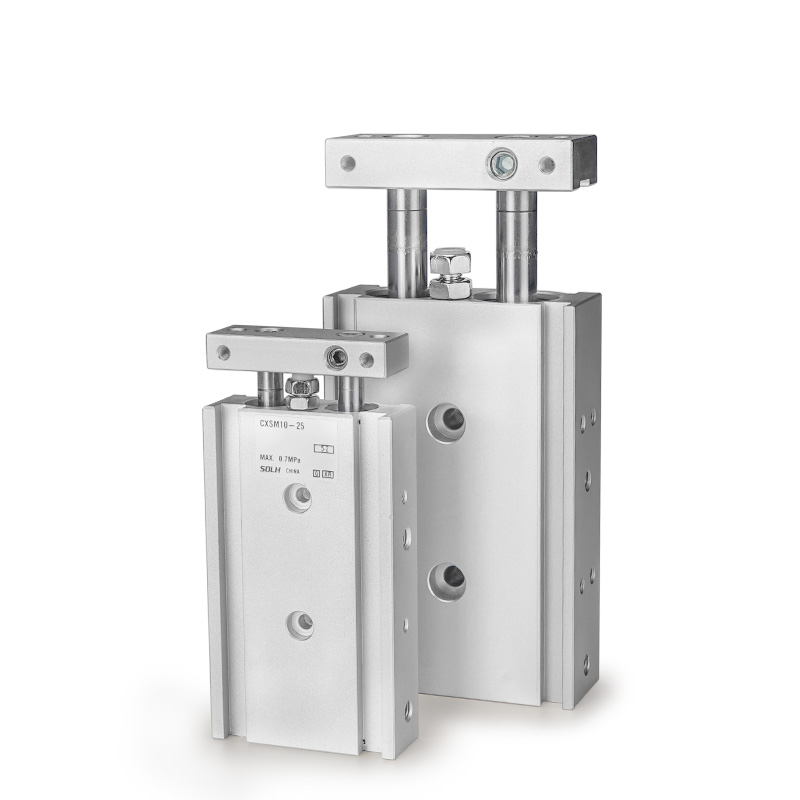

     Seria SOLH CXS este un cilindru dublu de tip subțire de înaltă rigiditate care adoptă o structură integrată cu dublu piston și dublă tijă de ghidare. Dispunând de tije coaxiale duble și antrenare sincronă cu dublu pistoane, oferă o tracțiune aproape dublă în comparație cu cilindrii unici, împreună cu o performanță ultra-preciză de rotație zero de ±0,1°. Cu o rigiditate excelentă și o rezistență puternică la sarcina laterală, acest cilindru nu necesită accesorii suplimentare de ghidare, fiind perfect potrivit pentru mișcarea liniară de înaltă precizie, cum ar fi pick-and-place, transferul de material, poziționarea și presarea ușoară în spații automate compacte.

Avantajele structurale de bază

• Integrare cu piston dublu și tijă de ghidare dublă: Configurații opționale cu rulmenți de glisare (M) și cu bile (L) cu dimensiuni de gabarit complet universale, compatibile cu diverse condiții de lucru și bugete de costuri.

• Design standard magnetic și tampon: Inelul magnetic încorporat (sufixul Z standard) își rezervă pozițiile pentru instalarea directă a comutatorului magnetic fără suporturi suplimentare. Tampon de cauciuc dual-end vine ca standard; tamponul de aer este opțional pentru modelele cu diametru mare pentru a elimina impactul de mare viteză.

• Rigiditate ridicată încorporată: Structura integrată a tijelor duble îmbunătățește foarte mult stabilitatea structurală generală, rezistând eficient la sarcinile laterale și excentrice, asigurând o precizie stabilă și repetabilă a mișcării liniare.

Clasificarea subserii de bază (tip rulment și tijă)

Seria CXS acoperă patru modele principale, care se potrivesc pe deplin cu sarcină grea de viteză mică, precizie de mare viteză și scenarii de lucru bilaterale cu tijă transversală pentru echipamente de automatizare compacte.

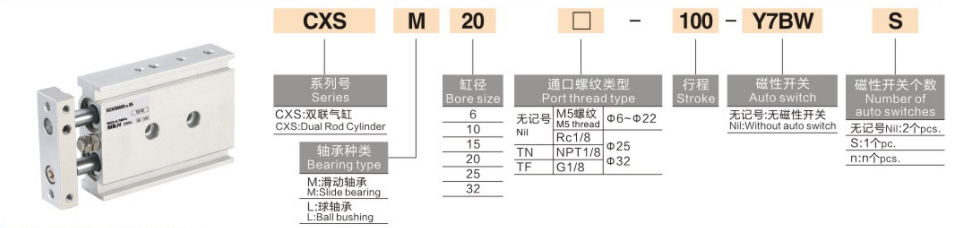

Completează regulile de denumire a modelului

Exemplu de model: CXSM20-50Z-M9B

1. Definiția codului de denumire

1. Cod de serie: CXS + tip rulment și tijă (M / L / WM / WL)

2. Dimensiunea alezajului: 6 / 10 / 15 / 20 / 25 / 32 mm (gamă completă de alezaj standard)

3. Cursa standard: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100mm (cursă maximă: 100mm)

4. Configurație tampon și inel magnetic

￮ Z: Configurație standard (inel magnetic încorporat + tampon de cauciuc cu două capete, compatibil cu instalarea comutatorului magnetic)

￮ AZ: tampon de aer (numai pentru orificii mari φ20/25/32, pentru scenarii anti-impact de mare viteză și sarcină grea)

￮ Fără sufix Z: Tip nemagnetic (instalarea comutatorului magnetic nu este disponibilă)

5. Comutator magnetic: Opțional D-M9B, D-A93, D-M9N și alte modele; instalat direct pe canelurile laterale ale tijei de ghidare fără suporturi de montare

6. Blocare dispozitiv (opțional): R (blocare de capăt de retragere), P (blocare de capăt de extindere)

Parametrii tehnici standardi generali

(Condiții standard de testare: 20℃ temperatură normală, aer uscat)

• Mod de operare: Acționare sincronă cu dublu piston cu dublă acțiune (ieșire cu dublă tracțiune)

• Interval de presiune de lucru: 0,1 ~ 0,7 MPa (presiunea minimă de lucru: 0,1 MPa)

• Presiunea de probă: 1,05 MPa

• Temperatura ambiantă: -10℃~60℃ (mediu convențional fără gheață)

• Viteza de operare: 30~300mm/s (tip CXSL de mare viteză până la 400mm/s)

• Precizie anti-rotație: ±0,1° (precizie ultra-înaltă, torsiune aproape zero)

• Modul tampon: tampon de cauciuc cu două capete standard; tampon de aer (AZ) opțional pentru orificii φ20/25/32

• Dimensiunea orificiului conductei

￮ φ6/10/15: M5×0,8

￮ φ20/25/32: Rc1/8

• Metoda de montare: Montare pe 3 fețe (jos/sus/lateral), instalare flexibilă care se adaptează la diverse configurații de echipamente compacte

Date teoretice de tracțiune și tensiune (@0,5MPa, unitate: N)

Structura cu dublu piston oferăforță de ieșire dublă comparativ cu cilindrii cu un singur piston de aceeași dimensiune a alezajului

Ghid de selecție rapidă

1. Selectarea tipului de rulment și tijă: Alegeți CXSM pentru condiții de lucru rezistente la uzură și cu sarcini grele; selectați CXSL pentru o funcționare de mare viteză și ultra-line; adoptați CXSWM/CXSWL pentru ieșirea bilaterală prin tijă și cerințele de funcționare dublă.

2. Selectarea configurației magnetice: Selectați sufixul Z cu inel magnetic încorporat pentru detectarea poziției cursei; omiteți sufixul Z pentru scenariile de aplicare nemagnetice.

3. Selectarea configurației tampon: Echipați tampon de aer AZ pentru condiții de lucru de mare viteză, cursă lungă și cu impact ridicat; adoptați tampon de cauciuc standard pentru scenariile generale convenționale.

4. Selectarea alezajului și cursei: Confirmați dimensiunea alezajului în funcție de cerințele reale de tracțiune și sarcină; Intervalul de cursă standard este de 5 ~ 100 mm cu o limită de cursă maximă de 100 mm.

Rezumatul unei propoziții

     Cilindrul cu dublă tijă din seria SOLH CXS are ieșire cu dublu piston și dublă tracțiune, precizie de rotație zero de ± 0,1°, rezistență mare la sarcină laterală și tampon de aer opțional, servind ca o soluție rentabilă de conducere de înaltă precizie pentru stații automate compacte de poziționare, presare și transfer.
