Cilindru dublu compact din seria CXSJ | Cilindru cu tija dubla cu piston dublu ultrasubtire

Marca: SOLH by Richge Technology

Prezentare generală a produsului și structura de bază

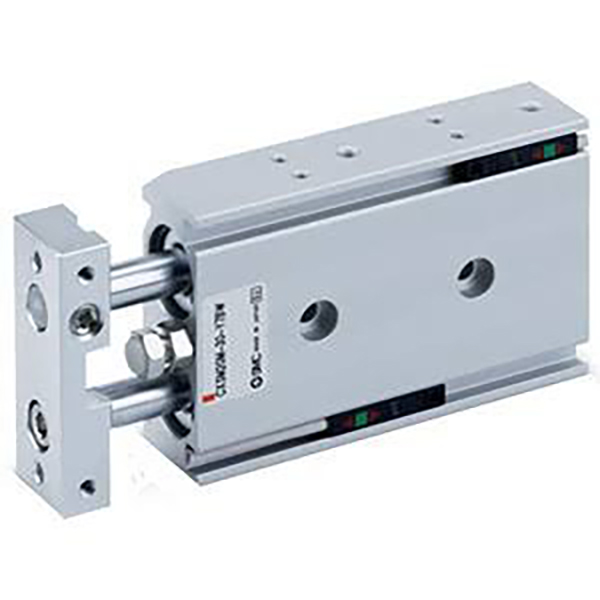

Seria SOLH CXSJ este o versiune ultra-compactă îmbunătățită a cilindrului dublu standard CXS. Adoptând o structură integrată cu dublu piston și dublă tijă de ghidare, oferădublă tracțiune în comparație cu cilindrii simpli și obține o precizie de rotație zero de ±0,1°. Optimizată cu o lungime mai scurtă, lățime mai îngustă și greutate mai mică decât modelele CXS tradiționale, seria CXSJ are un montaj mai flexibil și este special concepută pentru aplicații de preluare și plasare, transfer de materiale, poziționare de precizie și presare cu sarcină ușoară în spații de automatizare ultra-restrânse.

Avantajele structurale de bază

• Integrare cu piston dublu și tijă de ghidare dublă: Configurații opționale cu rulmenți de glisare (M) și cu bile (L) cu dimensiuni generale universale, echilibrând durabilitatea, precizia și costul pentru diverse condiții de lucru.

• Bază de comutare magnetică reversibilă: Suportă instalarea în 4 direcții fără interferențe structurale, permițând detectarea flexibilă a poziției în mai multe unghiuri și adaptarea simetrică a montajului stânga/dreapta.

• Tampon standard și design magnetic: Echipat cu tampoane de cauciuc cu două capete pentru amortizare stabilă; Inelul magnetic încorporat (sufixul Z) este rezervat pentru instalarea comutatorului magnetic. Fără opțiune de tampon de aer (AZ), tamponul de cauciuc servește ca absorbție standard a șocurilor.

• Design cu porturi duble pentru gauri mici: Dimensiunile alezajului φ6 și φ10 acceptă țevi duble axiale și laterale, optimizând foarte mult aspectul conductelor în configurațiile de echipamente ultra-compacte.

Clasificarea subserii de bază (tip rulment și tijă)

Seria CXSJ acoperă patru modele de bază pentru a se potrivi cu sarcini grele de viteză mică, precizie de mare viteză și scenarii de lucru cu dublă ieșire, realizând o acoperire completă a cerințelor de automatizare compactă.

Completează regulile de denumire a modelului

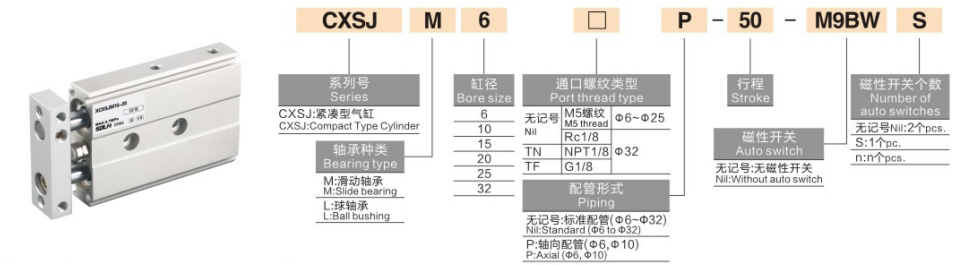

Exemplu de model: CXSJL20-50Z-M9B

1. Definiția codului de denumire

1. Cod de serie: CXSJ + tip rulment și tijă (M / L / WM / WL)

2. Dimensiunea alezajului: 6 / 10 / 15 / 20 / 25 / 32 mm (gamă completă de alezaj standard)

3. Cursa standard: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 mm (cursa maximă: 100 mm)

4. Configurație tampon și inel magnetic

￮ Z: Configurație standard (inel magnetic încorporat + tampon de cauciuc cu două capete, compatibil cu instalarea comutatorului magnetic)

￮ Fără sufix Z: Tip nemagnetic (comutator magnetic indisponibil)

￮ Nota: Seria CXSJ acceptă numai tampon de cauciuc, fără opțiune de tampon de aer (AZ).

5. Comutator magnetic: Opțional D-M9B, D-A93, D-M9N; instalat direct pe caneluri laterale cu compatibilitate de bază reversibilă în 4 direcții

6. Blocare dispozitiv (opțional): R (blocare de retragere), P (blocare de extindere)

Parametrii tehnici standardi generali

(Condiții standard de testare: 20℃ temperatură normală, aer uscat)

• Mod de operare: Acționare cu dublu piston cu dublă acțiune (ieșire cu dublă tracțiune)

• Interval de presiune de lucru: 0,1~0,7MPa (φ6: minim 0,15MPa; φ10~φ32: minim 0,1MPa)

• Presiunea de probă: 1,05 MPa

• Temperatura ambiantă: -10℃~60℃ (mediu fără gheață)

• Viteza de operare: 30~800mm/s (CXSJL tip de mare viteză până la 800mm/s; CXSJM 30~600mm/s)

• Precizie anti-rotație: ±0,1° (precizie la torsiune zero, în concordanță cu seria standard CXS)

• Modul tampon: Doar tampon de cauciuc cu două capete (fără opțiune de tampon de aer)

• Dimensiunea orificiului conductei

￮ φ6 / φ10: M5×0,8 (suport conducte duble axiale și laterale)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (doar conducte laterale)

• Metoda de montare: montaj pe 3 laturi (jos / sus / lateral); baza reversibilă suportă instalarea simetrică din stânga și din dreapta

Date teoretice de tracțiune și tensiune (@0,5MPa, unitate: N)

Structura cu dublu piston oferăforță de ieșire dublă comparativ cu cilindrii cu un singur piston de aceeași dimensiune a alezajului

Comparația diferențelor de bază CXSJ vs CXS

CXSJ este versiunea ultra-compactă îmbunătățită a CXS, optimizată special pentru scenariile de automatizare în spațiu îngust

Ghid de selecție rapidă

1. Selectarea tipului de rulment și tijă: Alegeți CXSJM pentru medii rezistente la uzură, cu sarcini grele și praf; selectați CXSJL pentru mișcare alternativă lină și frecventă de mare viteză; adoptați CXSJWM/CXSJWL pentru ieșirea tijei cu două capete și funcționarea sincronă bilaterală.

2. Selectarea versiunii modelului: Preferați CXSJ pentru spațiul ultracompact și cerințele de conducte axiale; alegeți CXS standard dacă este necesar un tampon de aer sau o rezistență puternică la impact.

3. Selectarea configurației magnetice: Selectați sufixul Z pentru detectarea poziției cu comutatoare magnetice; omiteți Z pentru scenariile nemagnetice și sensibile la interferențe magnetice.

4. Selectarea alezajului și cursei: Determinați dimensiunea alezajului pe baza sarcinii reale și a cererii de tracțiune; Intervalul de cursă standard este de 5 ~ 100 mm (limita maximă de cursă: 100 mm).

Rezumatul unei propoziții

     Cilindrul dublu ultracompact din seria SOLH CXSJ are tracțiune mare cu dublu piston și tijă dublă, precizie de rotație zero de ±0,1°, dimensiune optimizată ultra-subțire și montare flexibilă în 4 căi, fiind soluția pneumatică optimă pentru pick-and-place, poziționare și presare ușoară în echipamente automate ultra-confinate.
