Cilindru fără tijă cu cuplare magnetică seria CY1 | Modelul de bază economic clasic

Marca: SOLH by Richge Technology

CY1S
CY1L

Prezentare generală a produsului

     Seria SOLH CY1 este un cilindru fără tije cu cuplare magnetică clasică și economică, care servește drept predecesor de bază al seriei CY3 îmbunătățite. Adoptă o structură de antrenare sincronă magnetică fără contact, în care pistonul intern și masa de glisare externă se mișcă simultan printr-o forță magnetică puternică. Dispunând de funcționare complet închisă fără scurgeri, structură compactă și performanță rentabilă, este dedicat aplicațiilor de antrenare liniară cu sarcină ușoară până la medie și cursă medie-lungă. Cu o gamă de alezaj de la φ6 la φ63mm, o cursă standard de până la 1000 mm și o cursă maximă extinsă de 1500 mm, această serie acoperă modele de ghidare diversificate pentru a satisface cerințele pentru mai multe scenarii, făcându-l dispozitivul de acționare fără tijă de calitate curată și ieftin pentru liniile de producție automate generale.

Poziționare de bază și caracteristici structurale

• Acționare cu cuplare magnetică și performanță curată fără scurgeri: Magneții permanenți de înaltă rezistență încorporați pe piston și masa glisantă realizează transmisie sincronă nemecanică. Butoiul cilindrului complet închis elimină scurgerile de aer și emisiile de praf, adaptându-se complet la mediile stricte de lucru curate din electronice, echipamente medicale și industriile de prelucrare a alimentelor.

• Structură de bază clasică și performanță la costuri ridicate: Adoptând o structură mecanică minimalistă cu mai puține componente, seria CY1 reduce efectiv costurile de producție și oferă o competitivitate mai mare a costurilor decât seria CY3 îmbunătățită. Modelul de bază CY1B nu are suprafață de montare integrată și necesită suporturi cu două capete pentru instalare. Echipat cu inel de bază rezistent la uzură și configurație inel rezistent la praf, are o presiune de lucru minimă de 0,18 MPa, cu o durată de viață puțin mai scurtă, dar pe deplin competent pentru condițiile standard convenționale de lucru.

• Modele derivate diversificate pentru acoperire completă: Gama completă de produse acoperă mai multe tipuri de ghidare pentru a se potrivi diferitelor cerințe de precizie și încărcare:

• CY1B: Tip de bază fără structură de ghidare și suprafață de montare, necesitând șine de ghidare externe și console cu două capete.

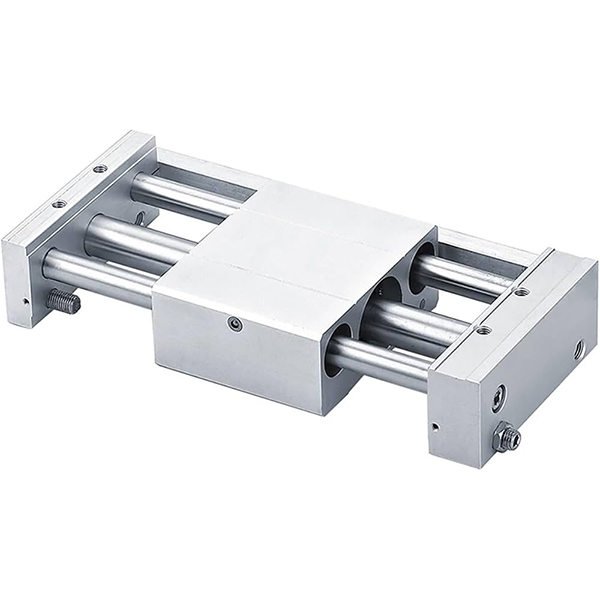

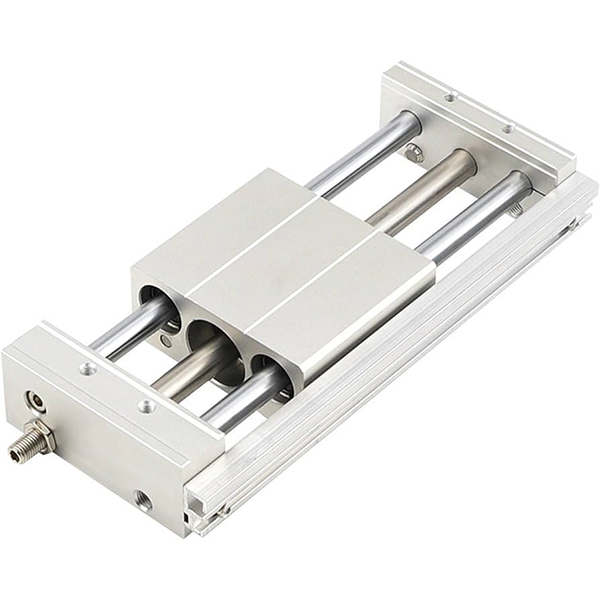

• CY1S: Tip ghidaj de glisare cu rulment de alunecare încorporat, care suportă funcționarea la sarcină ușoară fără ghidaje externe.

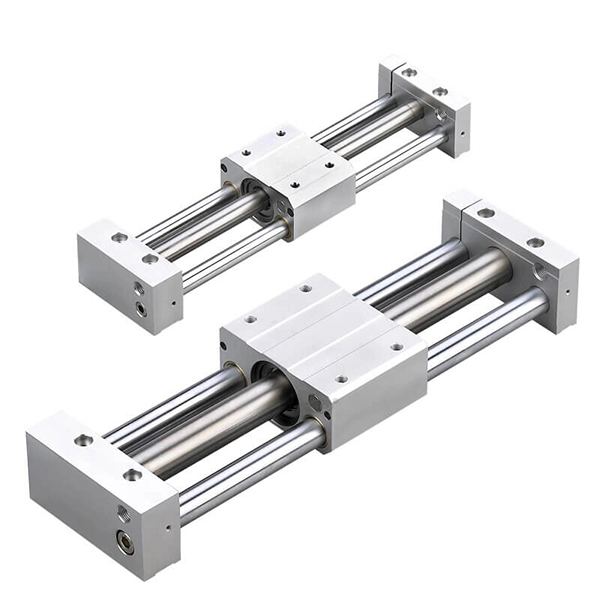

• CY1L: tip ghidaj cu rulment cu bile cu alunecare ultra-line și capacitate de încărcare îmbunătățită pentru mișcare stabilă de înaltă frecvență.

• CY1H: Tip de ghidare de înaltă precizie, cu precizie excelentă a poziționării repetate pentru scenarii de transfer de precizie.

• CY1F: Tip subțire cu profil redus, cu înălțimea totală redusă cu 29%, perfect potrivit pentru spațiile de instalare a echipamentelor ultracompacte.


• Buffer standard și configurație opțională de mare viteză: Tampoanele standard de cauciuc cu două capete absorb efectiv impactul de funcționare și reduc zgomotul de rulare. Tampoanele hidraulice externe opționale susțin funcționarea stabilă la o viteză maximă de 500 mm/s pentru condiții de lucru ciclice de viteză medie-înaltă.

• Compatibilitate largă a comutatoarelor magnetice: Canelurile de comutator universal rezervate de pe corpul cilindrului sunt compatibile cu întrerupătoarele magnetice din seria D-M9 și seria D-A9, permițând instalarea în poziție arbitrară și feedback flexibil al semnalului de cursă.

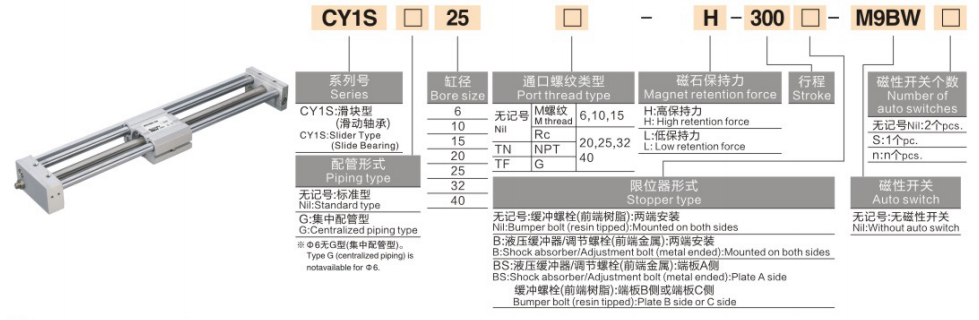

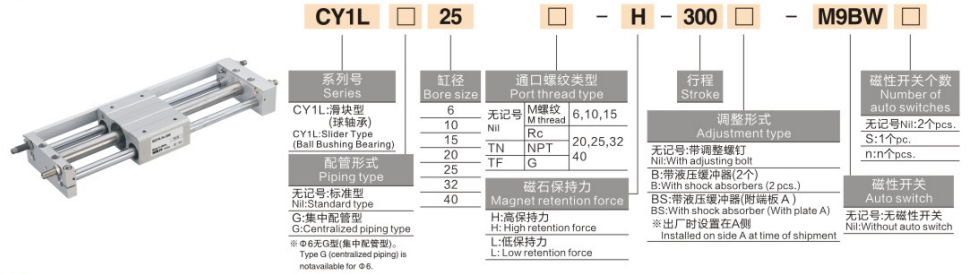

Completează regula de codificare a modelului

Exemple de model: CY1B20-500 | CY1S40-800-M9PL

Exemple de referință de comandă standard

• CY1B20-500: alezaj de 20 mm, cursă de 500 mm, tip de bază fără comutator magnetic

• CY1S40-800-M9PL: alezaj de 40 mm, cursă de 800 mm, tip ghidaj de glisare cu comutator de poziție magnetic

Specificații tehnice de bază (condiție standard de 20 ℃)

1. Specificații generale de bază

• Mod de operare: Transmisie sincronă fără contact cu cuplaj magnetic cu dublă acțiune

• Fluid de lucru: Aer comprimat (standard de funcționare fără ulei)

• Temperatura ambiantă: 5~60℃ (fără mediu de lucru înghețat)

• Interval de presiune de lucru: 0,18~0,7MPa; Presiune de proba: 1,05 MPa

• Viteza de operare standard: 50~500mm/s

• Modul tampon: tampon de cauciuc standard cu două capete; tampon hidraulic extern opțional pentru scenarii de mare viteză

• Forța de reținere magnetică: 49~2450N (crește progresiv cu dimensiunea alezajului)

2. Diagrama parametrilor cheie de performanță (@0,5MPa)

Ghid de configurare și selecție de bază

1. Selectarea dimensiunii alezajului în funcție de sarcină și tracțiune

• φ6~φ15 (Micro ușoară): Potrivit pentru sarcini ≤2,5 kg, dedicat transferului de componente de precizie cu cursă scurtă în echipamente electronice de precizie miniaturale.

• φ20~φ32 (Servicii ușoare generale): Se potrivește cu o sarcină ușoară de 4 ~ 10 kg, ideal pentru operațiuni convenționale de împingere și tragere cu cursă lungă (≤1000 mm) în liniile de producție automate generale.

• φ40~φ63 (Servicii medii): Aplicabil pentru scenarii de sarcină medie de 16~40 kg, perfect adaptat la manipularea cu cursă lungă și condițiile de lucru ciclice de înaltă frecvență în echipamentele de ambalare și automatizare logistică.

2. Selectarea modelului și a sistemului de ghidare

• CY1B Tip de bază: Cel mai rentabil model fără structură de ghidare încorporată. Sinele de ghidare liniare exterioare sunt obligatorii, potrivite pentru proiecte sensibile la buget și echipamente cu structuri de ghidare rezervate.

• CY1S Tip ghidaj glisant: Echipat cu ghidaj al rulmentului de alunecare încorporat, care nu necesită ghidaje auxiliare externe pentru sarcini ușoare (≤10 kg), cu instalare simplă și universalitate largă.

• CY1L Tip ghidaj cu rulment cu bile: Adoptă o structură de rulment cu bile de înaltă precizie, cu rezistență ultra-scăzută la alunecare și durată de viață extinsă, special concepută pentru condiții de lucru ciclice de mare viteză și frecvență înaltă.

• CY1H Tip de înaltă precizie: Configurat cu mecanism de ghidare liniar de precizie, obținând o precizie de poziționare repetată de până la ± 0,02 mm, aplicabil pentru poziționare de înaltă precizie și scenarii de transfer la micro distanță.

• CY1F tip profil scăzut: Structură subțire optimizată cu înălțimea totală redusă cu 29%, rezolvând problema spațiului de instalare vertical limitat pentru echipamente automate compacte.

3. Selecția mediului și a configurației funcționale

• Adaptarea la mediu curat: Designul de transmisie magnetică fără scurgeri și fără praf, fără contact, îndeplinește standardele de igienă de producție; Modelele CY1S și CY1L sunt preferate pentru funcționarea în cameră curată pe termen lung.

• Upgrade la starea de lucru de mare viteză: Echipați cu tampoane hidraulice externe pentru a elimina impactul final, susținând stabil viteza de funcționare continuă de până la 500 mm/s.

• Feedback de poziție de precizie: Potriviți cu comutatoarele magnetice din seria D-M9 sau seria D-A9 pentru a realiza poziționarea cursei în mai multe puncte și ieșirea semnalului în timp real.

Scenarii tipice de aplicații industriale

• Transfer de materiale pentru camera curată: Structura de cuplare magnetică cu zero poluare este utilizată pe scară largă pentru manipularea materialelor pe distanțe lungi în ateliere de semiconductori și LCD fără praf, evitând contaminarea secundară a mediilor de lucru curate.

• Linia de ambalare Deplasarea piesei de prelucrat: Designul de înaltă performanță la costuri se adaptează la împingerea și tragerea cu cursă lungă a pieselor de prelucrat ușoare și medii din echipamentele de ambalare pentru alimente și produse farmaceutice, cu o rată scăzută de eșec și întreținere zilnică simplă.

• Control automat al ușilor echipamentelor: Structura compactă fără tijă economisește spațiu de instalare extern, potrivită pentru deschiderea și închiderea cu cursă lungă a ușilor de protecție a echipamentelor și a scuturilor de praf.

• Poziționarea liniei de asamblare cu cursă lungă: Cooperează cu modulele de ghidare potrivite pentru a obține o poziționare stabilă de precizie cu o cursă ultra-lungă de 1 ~ 1,5 m, îndeplinind cerințele continue de poziționare ciclică a liniilor de producție.

• Soluție alternativă economică: Un înlocuitor ideal cu costuri reduse pentru seria CY3 cu prețuri ridicate în proiecte de automatizare cu buget limitat, care satisface pe deplin cerințele de bază de conducere liniară cu cursă lungă.

Comparația performanței de bază din seria CY1 vs CY3

Ghid de selecție rapidă în trei pași

1. Confirmarea dimensiunii alezajului: Calculați forța necesară pe baza greutății sarcinii cu un factor de siguranță ≥2. Reguli recomandate: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Confirmarea tipului de model: Alegeți CY1B pentru buget ultra-scăzut; CY1S pentru instalare fără ghidaj de sarcină ușoară; CY1L pentru operare de mare viteză, de înaltă frecvență; CY1H pentru cerințe de poziționare de înaltă precizie.

3. Confirmarea specificației cursei: Selectați cursa standard de 50~1000 mm pentru utilizare convențională; cursă extinsă opțională de până la 1500 mm pentru cerințe de conducere pe distanțe medii-lungi.

Rezumatul unei propoziții

     Cilindrul fără tije de cuplare magnetică clasică din seria SOLH CY1 este un actuator curat economic, fără scurgeri, cu modele de ghidare diversificate, care servește drept soluție de antrenare liniară de bază cu cursă lungă și economică pentru automatizarea generală cu sarcină ușoară-medie și echipamentele camerei curate.
