Cilindru fără tijă cu cuplare magnetică seria CY3 | CY3B Basic / CY3R Direct Mount Type

Cilindru fără tijă cu cuplare magnetică seria CY3 | CY3B Basic / CY3R Direct Mount Type

Marca: SOLH by Richge Technology

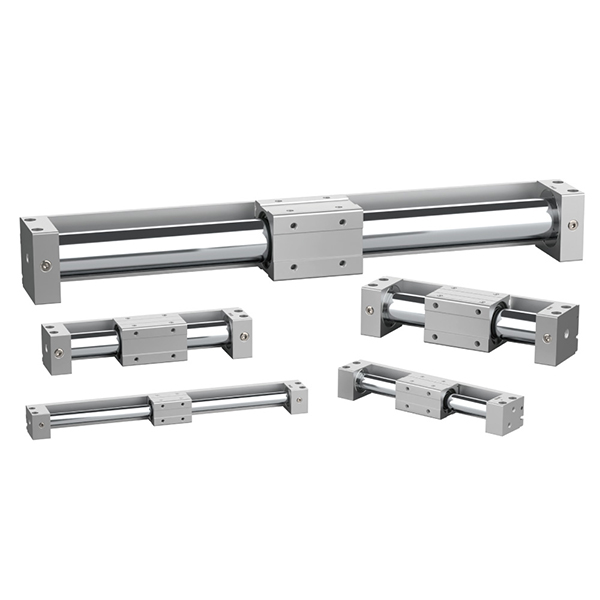

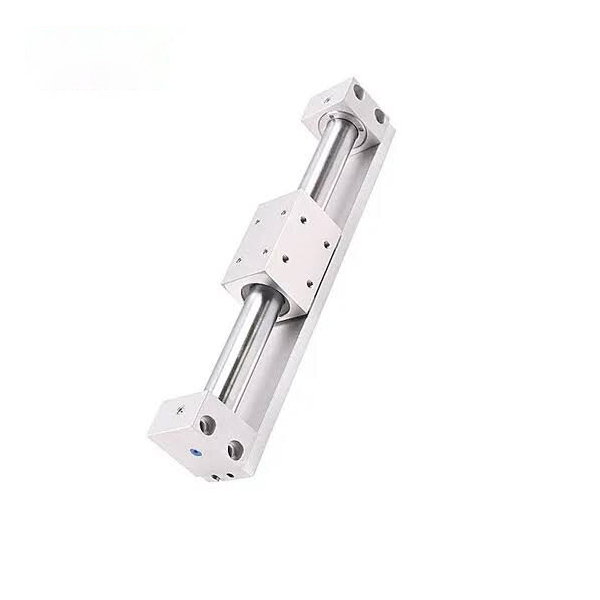

CY3R
CY3B

Prezentare generală a produsului

     Seria SOLH CY3 este un cilindru fără tije cu cuplare magnetică îmbunătățit, bazat pe seria clasică SMC CY1, împărțit în două modele principale: tipul de bază CY3B fără suprafață de montare și tipul CY3R cu montare directă. Adoptă o structură de transmisie magnetică fără contact complet închisă, realizând mișcarea sincronă a pistonului intern și a mesei de glisare externă printr-un cuplaj magnetic puternic. Dispunând de scurgeri zero, funcționare fără praf și fără poluare, cursă ultra-lungă și instalare compactă, este aplicabilă pe scară largă pentru scenarii de conducere liniară pe distanțe lungi, cu sarcină ușoară până la medie. Cu un interval de alezaj de la φ6 la φ63mm și o cursă maximă de 5000mm, economisește 50% spațiu de instalare în comparație cu cilindrii tradiționali cu tirant și servește drept soluție preferată de antrenare curată cu cursă lungă pentru liniile de producție automate de înaltă standarde.

Poziționare de bază și caracteristici structurale

• Transmisia cuplajului magnetic și funcționarea de curățare fără scurgeri: Pistonul și masa de glisare adoptă antrenarea sincronă magnetică cu design cilindric complet închis. Nicio tijă de piston nu se extinde spre exterior, obținând etanșeitate completă la aer, zero scurgeri și zero poluare cu praf. Se potrivește perfect cu mediile stricte de producție, cum ar fi procesarea alimentelor, echipamentele medicale și electronicele semiconductoare.

• Versiune actualizată CY1 cu durabilitate îmbunătățită: În comparație cu seria tradițională CY1, lungimea inelului rezistent la uzură este mărită cu 70%, îmbunătățind efectiv capacitatea portantă și stabilitatea alunecării. Reținerea de lubrifiere încorporată a inelului rezistent la praf formează o peliculă de lubrifiere protectoare de durată, reducând presiunea minimă de lucru la 0,12 MPa și prelungind foarte mult durata de viață. Cu excepția specificației φ6, toate celelalte modele păstrează aceleași dimensiuni de montare ca CY1 pentru înlocuire directă și modernizare.

• CY3B Tip de bază Structură minimalistă: Cilindru neted nu are suprafață de montare rezervată și necesită suporturi cu două capete pentru fixare. Masa de glisare nu este echipată cu structură de ghidare încorporată, astfel încât ghidajele liniare externe sau tijele de ghidare sunt obligatorii pentru a preveni sarcina excentrică și defectarea decuplării magnetice.

• Tampon de cauciuc standard și specificații opționale de mare viteză: Tampoanele de cauciuc cu două capete încorporate absorb impactul de funcționare și reduc zgomotul de rulare pentru o funcționare ciclică convențională stabilă. Specificația opțională de mare viteză X160 acceptă o viteză maximă de operare de 1500 mm/s pentru a se adapta la condițiile de lucru cu frecvență înaltă și cu mișcare rapidă.

• Instalare convenabilă a comutatorului magnetic: Canelurile pre-rezervate ale comutatorului de pe ambele părți ale corpului cilindrului sunt compatibile cu comutatoarele magnetice din seria D-M9, realizând feedback flexibil și precis de poziție în timp real pentru poziționarea cursei.

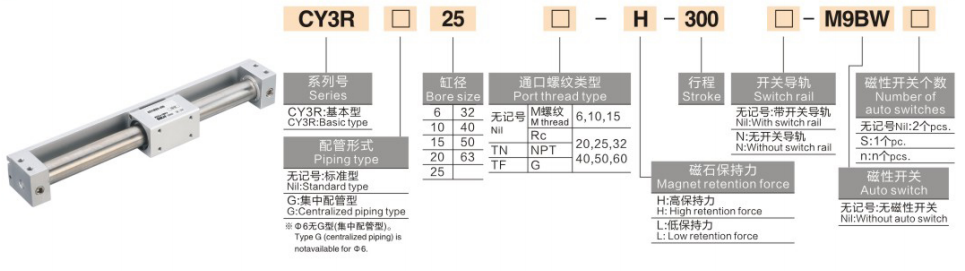

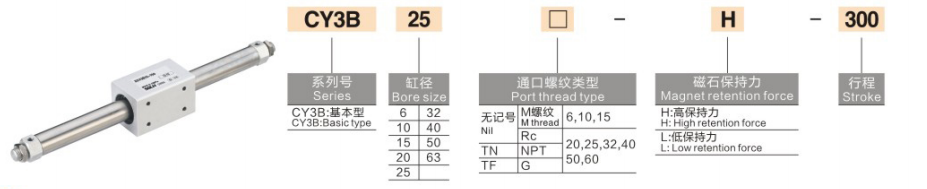

Completează regula de codificare a modelului

1.Exemple de model: CY3B20-500 | CY3B40-800-M9PL

2.Exemple de referință de comandă standard

• CY3B20-500: alezaj de 20 mm, cursă de 500 mm, tip de bază fără comutator magnetic

• CY3B40-800-M9PL: alezaj de 40 mm, cursă de 800 mm, tip de bază cu comutator de poziție magnetic

Specificații tehnice de bază (condiție standard de 20 ℃)

1 Specificații generale de bază

• Mod de operare: Transmisie fără contact cu cuplaj magnetic cu dublă acțiune

• Fluid de lucru: Aer comprimat (standard de funcționare fără ulei)

• Temperatura ambiantă: 5~60℃ (fără mediu de îngheț)

• Interval de presiune de lucru: 0,12~0,7MPa; Presiune de proba: 1.0MPa

• Viteza de operare: 50~500mm/s (standard); max 1500 mm/s (specificații de mare viteză X160 opționale)

• Modul tampon: tampon de cauciuc standard cu două capete

• Forța de reținere magnetică: 19,6~2450N (crește cu dimensiunea alezajului)

Diagrama cu 2 parametri cheie de performanță (@0,5MPa)

Ghid de configurare și selecție de bază

1 Selecția dimensiunii alezajului în funcție de sarcină și tracțiune

• φ6~φ15 (Micro ușoară): Potrivit pentru sarcini ≤2,5 kg, dedicat transferului de precizie cu cursă scurtă a mini-componentelor din echipamentele electronice și medicale.

• φ20~φ32 (Servicii ușoare generale): Se potrivește cu o sarcină ușoară de 4 ~ 10 kg, ideal pentru împingerea și tragerea convenționale cu cursă lungă (≤1000mm) în liniile de producție automate generale.

• φ40~φ63 (Servicii medii): Aplicabil pentru scenarii de încărcare medie de 16 ~ 40 kg, perfect pentru manipulare grea cu cursă lungă și operare ciclică de înaltă frecvență în industriile alimentare și de ambalare.

Selectarea sistemului de ghidare în 2 curse

• Gama cursei: Cursa standard acoperă 50~1000mm; cursă ultra-lungă extinsă până la 5000 mm pentru cerințe speciale de conducere pe distanțe lungi.

• Proiectare de ghidare externă obligatorie: Tipul de bază CY3B nu are o structură de ghidare încorporată. Șinele de glisare liniare exterioare sau tijele de ghidare trebuie să fie echipate pentru a susține sarcina și pentru a preveni decuplarea magnetică cauzată de deviația forței excentrice.

• Metoda standard de fixare: Fixat prin suporturi opționale cu două capete cu corp de cilindru suspendat și frecare de contact zero, asigurând o funcționare stabilă a cuplării magnetice.

3 Selecția mediului și configurației funcționale

• Prioritate pentru medii curate: Designul fără scurgeri și fără poluare se adaptează la condiții stricte de lucru fără praf și sterile în industria alimentară, medicală și semiconductoare electronice.

• Upgrade la starea de lucru de mare viteză: Selectați specificația opțională X160 de mare viteză (max 1500 mm/s), echipată cu tampoane hidraulice externe pentru a elimina impactul de mare viteză și pentru a asigura o funcționare stabilă.

• Feedback de poziție de precizie: Echipați cu comutatoare magnetice din seria D-M9 pentru a realiza o poziționare precisă a cursei în două sau mai multe puncte și feedback-ul semnalului.

CY3B vs CY3R | Comparația de diferențe de model

Scenarii tipice de aplicații industriale

• Transfer de materiale pentru camera curată: Structura de cuplare magnetică fără scurgeri și fără praf este ideală pentru manipularea materialelor pe distanțe lungi în ateliere electronice, semiconductoare și medicale fără praf, fără a contamina mediile curate.

• Linii de ambalare pentru alimente și băuturi: Cilindru din oțel inoxidabil rezistent la rugină, cu suprafață ușor de curățat, se adaptează la standardele de igienă de producție, potrivit pentru deplasarea pe cursă lungă a pieselor ușoare și medii din echipamentele de prelucrare a alimentelor.

• Conducerea ușii și a capacului echipamentului: Designul fără extensie a tijei economisește spațiu exterior, aplicat perfect pentru deschiderea și închiderea cu cursă lungă compactă a ușilor de protecție a echipamentelor automate și a capacelor de ecranare.

• Platformă de poziționare de precizie cu cursă lungă: Cooperează cu șine de ghidare externe de înaltă precizie pentru a obține o precizie de poziționare repetată stabilă, potrivită pentru poziționarea precisă la distanță lungă de 1 ~ 2m și transportul ciclic al liniilor de asamblare.

• Înlocuitor care economisește spațiu pentru cilindrii cu tiranți: Rezolvă problema de ocupare a spațiului a cilindrilor tradiționali cu tirant în scenarii cu cursă lungă (>500 mm), reducând spațiul general de instalare a echipamentului cu 50% pentru proiectarea echipamentelor compacte.

Ghid de selecție rapidă în trei pași

1. Confirmarea dimensiunii alezajului: Calculați forța necesară pe baza greutății sarcinii cu un factor de siguranță ≥2. Reguli recomandate: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Confirmarea specificației cursei: Selectați cursa standard de 50~1000 mm pentru cerințe convenționale; alegeți specificații extinse pentru cursă ultra-lungă de până la 5000 mm.

3. Potrivirea configurației funcționale: Selecția prioritară pentru condiții de lucru curate, fără poluare; upgrade la X160 de mare viteză spec + tampon hidraulic pentru o funcționare rapidă; adăugați comutatoare magnetice din seria D-M9 pentru detectarea poziției în timp real.

Rezumatul unei propoziții

     Cilindrul fără tije de cuplare magnetică din seria SOLH CY3 este un actuator CY1 de calitate curat, fără ulei, cu scurgere zero, cursă ultra-lungă de 5000 mm, presiune de pornire scăzută și tipuri de montare dublă, servind drept soluție optimă de antrenare liniară cu cursă lungă, cu economie de spațiu pentru echipamentele de automatizare cu sarcină ușoară-medie.
