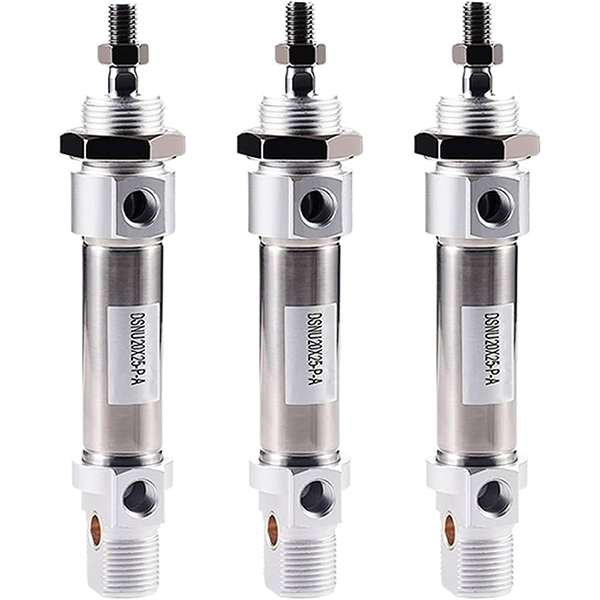

Mini cilindru din oțel inoxidabil seria DSNU | Cilindru pneumatic standard ISO 6432 rezistent la coroziune

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și caracteristici structurale de bază

     Seria SOLH DSNU este un mini cilindru pneumatic de înaltă performanță din oțel inoxidabil, care respectă pe deplin standardele internaționale ISO 6432 și CETOP RP52P. Acesta acoperă o gamă de alezaj de la φ8 la φ63mm, cu tub cilindric complet din oțel inoxidabil SUS304 și tijă de piston, amortizare pneumatică cu auto-reglare, rezistență superioară la coroziune și durată de viață ultra-lungă. Compatibil cu seriile FESTO DSNU, SMC CM2 și Airtac MG, este utilizat pe scară largă în alimente, produse farmaceutice, electronice, ambalaje, textile și scenarii automate speciale cu condiții de lucru umede, acide slabe și alcaline slabe.

  1.1 Standard global și interschimbabilitate completă

     Fabricat în strictă conformitate cu standardele industriale universale ISO 6432 și CETOP RP52P, toate dimensiunile de montare și specificațiile interfeței sunt unificate la nivel global. Acesta realizează interschimbabilitatea completă cu mini-cilindri de marcă internațională, care acceptă înlocuirea fără modificări și modernizarea în loturi a echipamentelor automate standard.

  1.2 Structură completă din oțel inoxidabil rezistentă la coroziune

     Adoptarea tubului cilindric premium din oțel inoxidabil SUS304 și tija pistonului, asortate cu capace de capăt din aliaj de aluminiu forjat. Structura materialului integrat oferă o performanță excelentă rezistentă la rugină, anticoroziune și de înaltă rezistență, adaptându-se perfect la medii dure, cum ar fi umiditatea ridicată, praful, acidul slab și alcalii slabi, depășind cu mult mini-cilindrii obișnuiți din aluminiu ca durabilitate.

  1.3 Structură fermă sertizată cu role

     Adoptarea tehnologiei profesionale de etanșare cu sertizare cu role pentru conectarea capacului de capăt cu structură generală strânsă și fermă, rezistență remarcabilă la vibrații și funcționare stabilă. Forma dreaptă rotundă simplificată are o structură simplă și dezasamblare și întreținere zilnică convenabilă, reducând costurile de operare ulterioare.

  1.4 Mișcare diversificată și opțiuni compacte de tip scurt

     • DSNU cu dublă acțiune: Mișcare alternativă de admisie a aerului cu două capete, cel mai universal tip standard pentru automatizarea liniară convențională.

     • DSNU-…-P cu acțiune simplă (Push Out): Structură de împingere cu arc, extindere automată după pană de curent pentru scenarii de resetare a siguranței.

     • DSNU-…-R cu acțiune simplă (tragere înapoi): Structură de întoarcere cu arc, retragere automată după pană de curent pentru mecanismele de poziționare de protecție.

     • DSNU-…-PPV Pernă cu auto-ajustare: tampon pneumatic cu auto-reglare inteligentă cu două capete, nu este necesară reglarea manuală, potrivit pentru funcționarea de mare viteză în domeniul complet de presiune.

     • Tip scurt DSNU-S: Cu 35 mm mai scurtă în lungime totală și cu 40% mai îngustă în lățime decât tipul standard, personalizat pentru scenarii de instalare în spațiu foarte îngust.

  1.5 Pernă îmbunătățită și sistem de etanșare cu frecare redusă

     Echipat standard cu tampon elastic (P) pentru reducerea de bază a zgomotului și impactului; Pernă de aer inovatoare opțională cu auto-ajustare PPV, care se adaptează la intervalul complet de presiune de 0,1 ~ 1,0 MPa cu tamponare adaptivă automată pentru mișcări frecvente de mare viteză. Echipat cu etanșare compozită bidirecțională cu frecare redusă și canal de stocare a uleiului încorporat, cilindrul are o presiune de pornire ultra-scăzută, funcționare stabilă fără ulei și o durată de viață de peste 8 milioane de cicluri.

  1.6 Configurație de precizie a inducției magnetice

     Inelul magnetic încorporat opțional (cod A) este compatibil cu comutatoarele magnetice din seria FESTO SMT și SMC M9B, realizând detectarea precisă în timp real a poziției pistonului și controlul legăturii semnalului PLC, susținând poziționarea ciclului automat și monitorizarea inteligentă.

2. Completează regulile de denumire a modelului și exemplele de comandă

 1. Structura tipică a modelului: DSNU25-100-PPV-A-MQ

  2. Exemple de comenzi standard

     • Model magnetic cu pernă PPV cu dublă acțiune: DSNU32-75-PPV-A-MQ (alezaj 32 mm, cursă 75 mm, montare flanșă laterală, echipat magnetic)

     • Model de pernă elastică cu dublă acțiune de tip scurt: DSNU-S20-50-P-A (alezaj de 20 mm, cursă de 50 mm, corp scurt ultracompact, echipat magnetic)

     • Model cu acțiune simplă cu retur prin arc: DSNU16-30-R-P-A (alezaj 16 mm, cursă 30 mm, resetare arc, echipat magnetic)

3. Parametrii tehnici de bază (tip standard)

4. Diagrama de referință teoretică de tracțiune și tensiune de 0,5 MPa (tijă simplă)

  4.1 Date de performanță cu dublă acțiune (DSNU).

  4.2 Date de performanță cu acțiune simplă (DSNU-R Spring Return).

5. Forme de montare și modele derivate

  5.1 Metode de montare universale diversificate

     • Flanșă laterală MQ: Montaj fix cu flanșă standard cu admisie laterală a aerului, cel mai universal tip pentru configurația convențională de automatizare

     • Flanșă cu port axial MA: Design axial de admisie a aerului, special adaptat pentru spațiul de instalare axial limitat

     • MH Direct Mount: Structură de fixare directă a capacului de capăt, corp ultra-subțire pentru instalare în spațiu îngust

     • Unitate de prindere KP: Funcție de blocare încorporată pentru fixarea arbitrară a poziției cursei și poziționare anti-offset

     • Flanșă față/spate FA/FB: Fixare cu flanșă plată față și spate, complet compatibilă cu accesoriile de montare standard ISO

  5.2 Seria derivată de bază

     • Standard DSNU: Tip universal cu dublă acțiune cu elastic sau tampon de aer pentru automatizări generale

     • Tip scurt DSNU-S: Corp scurt scurt, exclusiv pentru scenariile de instalare în spațiu ultra-îngust

     • DSNU-…-P/R cu acțiune simplă: Modele cu împingere cu arc / întoarcere cu arc pentru condiții de lucru cu resetare de siguranță

     • DSNU-…-PPV Pernă cu auto-ajustare: Buffering adaptiv inteligent, preferat pentru operarea ciclică frecventă de mare viteză

6. Comparație de selecție DSNU vs CM2 vs MG

7. Ghid de selecție rapidă în 3 pași

     1. Selecția alezajului: Selectați dimensiunea găurii adecvată în funcție de greutatea reală a sarcinii, rezervați o marjă de siguranță mai mare de 50%. Prioritizează seria DSNU pentru funcționarea de mare viteză, rezistența la coroziune și cerințele de potrivire cu standardele internaționale.

     2. Selectarea cursei: Cursa de lucru reală plus marja de siguranță 10~20mm; respectați limitele standard de cursă: dublă acțiune ≤500mm, simplă acțiune ≤150mm.

     3. Configurație funcțională: Alegeți perna de aer cu autoajustare PPV pentru operare la viteză mare (>500mm/s); selectați tipul scurt DSNU-S pentru spațiu de instalare îngust; potriviți A inel magnetic + comutatoare SMT/M9B pentru detectarea automată a poziției.

Rezumatul unei propoziții

     Mini-cilindrul SOLH DSNU ISO 6432 din oțel inoxidabil are o structură completă din oțel inoxidabil rezistent la coroziune, tampon inteligent cu auto-ajustare, funcționare de lungă durată fără ulei și opțiuni de montare diversificate, servind ca o soluție universală de mini-cilindru de înaltă standarde pentru echipamentele alimentare, farmaceutice, electronice și de automatizare pentru medii dure.
