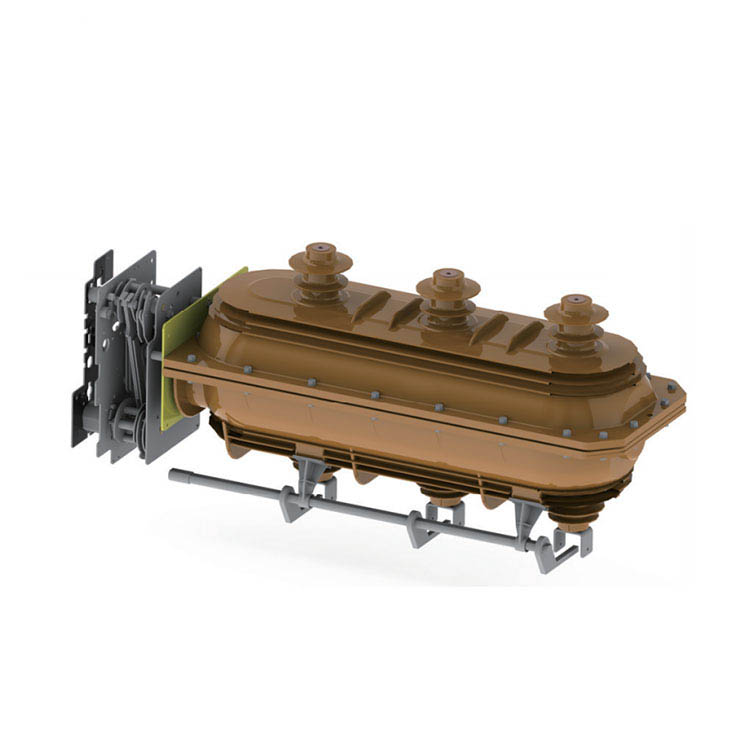

FLN36-24D interior de înaltă tensiune SF6 Comutator de pauză de încărcare LBS

FLN36-24D interior de înaltă tensiune SF6 Comutator de pauză de încărcare LBS

    Poate fi împărțit în două tipuri: FLN □ -24KV (K de tip K Mecanism de funcționare cu arc unic), FLRN □ -24KV (un mecanism de funcționare cu arc dublu de tip). Acest din urmă tip ar putea fi echipat cu combinație de siguranțe, având funcție de control și protecție, care poate fi utilizată pentru alimentarea cu energie electrică și stația ca dispozitiv de protecție și control, în special adecvat pentru unitatea principală a inelului, cutia de distribuție a cablurilor și stația de comutare.

Mecanism de funcționare manual

K de tip K Mecanism de operare cu funcție cu arc:

Ca unitate de control de intrare pentru FLN □ -24KV, principiul de lucru al mecanismului de funcționare cu arc de tip K este presa de primăvară și eliberarea.

Funcționarea la pământ: condus de mâner, brațul manivelei superioare se rotește și apasă Spring 2 pentru a stoca energia, când energia maximă continuă să rotească brațul de rang, arcul de stocare a energiei începe să elibereze energie și să conducă declanșatorul superior, permite barei de conectare să conducă brațul manivelei, brațul manivelei se rotește și conduce contactorul în mișcare pentru ureche.

Operația pornită: condus de mâner, brațul cu manivelă inferioară se rotește, apasă Spring 2 pentru a stoca energia, atunci când energia eliberată, conduce declanșatorul 8, permite bara de conectare pentru a conduce brațul manivelei, brațul manivelei se rotește și conduce contactorul în mișcare și pornirea comutatorului de rupere.

Operațiunea de oprire: rotiți brațul principal al manivelării arborelui în sens invers acelor de ceasornic, eliberați arcul de stocare a energiei și se oprește întrerupătorul de pauză de încărcare.

Un tip de funcționare cu funcție dublă cu arc:

Ca unitate de control a ieșirilor pentru FLRN □ -24KV. Principiul de prelucrare al unui mecanism de tip este același cu tipul K, în plus, are funcția de călătorie a atacantului de siguranță. Pentru un mecanism de tip. Călătoria electromagnetică este de asemenea disponibilă pentru cerințele clienților.

Operația pornită: condus de mâner, brațul cu manivelă inferioară 1 se rotește pentru a apăsa comutatorul de pornire 12 și opriți Spring 8 în același timp, pentru a oferi suficientă energie necesară prin oprirea. Când brațul cu manivelă inferioară 1 cataramă știftul și se declanșează să se deplaseze, face ca roata cu role inferioară să fie declanșată și să elibereze comutatorul de pornire și se pornește întrerupătorul de pauză.

Opriți operațiunea: apăsați butonul de oprire sau apăsați pinul de călătorie 2 de atacantul de siguranță, eliberați arcul și se oprește comutatorul de încărcare.

Funcționarea Pământului: funcționarea de pământ a unui mecanism de tip este aceeași cu cea de tip K.

Mecanism de operare motorizat ：

Funcționarea motorului poate fi adăugată la ambele tipuri de mecanisme de funcționare, ceea ce înseamnă că poate fi operat manual sau motorizat.

Tensiune de funcționare: DC48V AC/DC 110V 220V

Informații de bază.

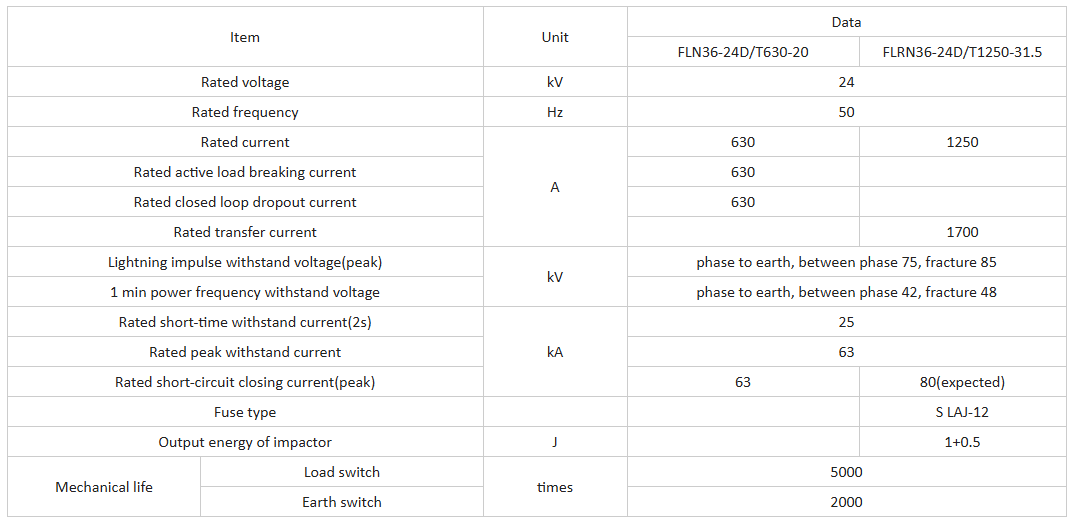

Parametri tehnici

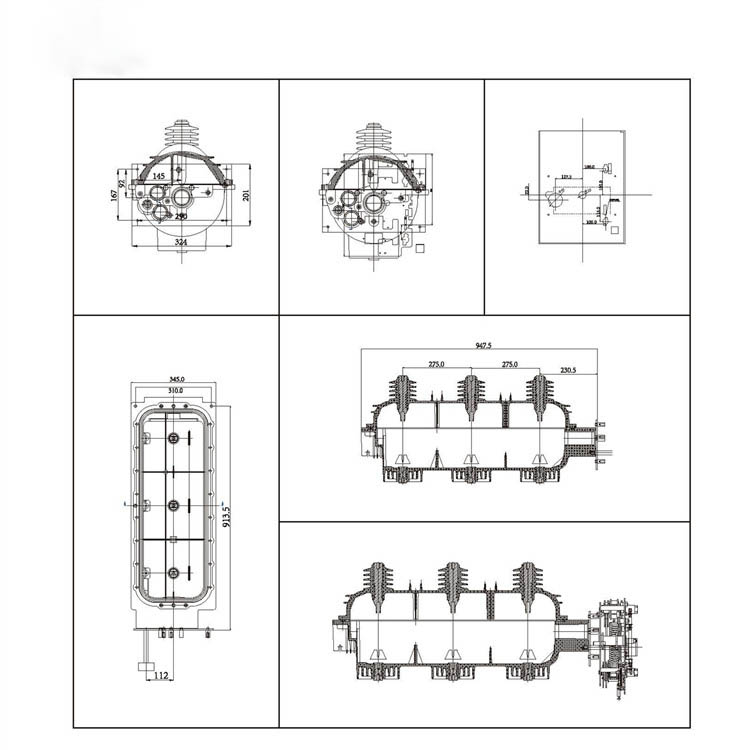

Desen

Condiții aplicabile

1. Temperatura lambient: Max.+40ºC; Min.-35ºC.

2. Dumiditate: media relativă medie relativă medie medie: ≤ 95%; Media lunară.≤90%.

3. Altitudinea: ≤ 2000m.

4. Rezistență la sexism: 8 grade.

5. Aerul din jur ar trebui să fie lipsit de gaze corozive, inflamabile, vapori de apă, etc. și nu trebuie să fie supus unor vibrații frecvente și severe.

6. Rata de scurgere anuală; ≤0,1%.
