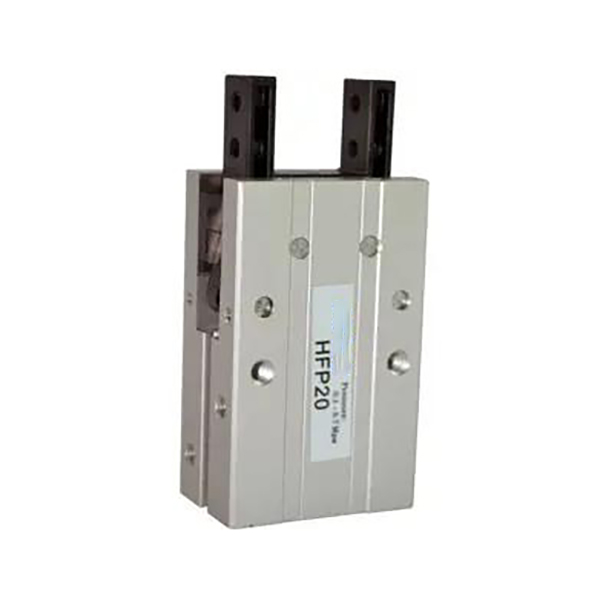

Seria HFP Stil paralel mecanic

Grip pneumatic paralel economic de tip pârghie seria HFP

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH HFP adoptă transmisie mecanică cu pârghie pentru deschiderea și închiderea paralelă cu 2 fălci. Puncte forte: mecanism simplu de pârghie cu preț competitiv, performanță stabilă de prindere, montare universală pe trei laturi, magnet preinstalat din fabrică și durată lungă de viață rezistentă la uzură. Este soluția de prindere paralelă economică principală pentru încărcare/descărcare de înaltă frecvență cu încărcare ușoară și stații automate sensibile la costuri.

Structura de bază și caracteristici de operare

     -- Principiu de funcționare: Pistonul împinge ansamblul pârghiei pentru a antrena două fălci pentru o mișcare paralelă. Acționare pură cu pârghie mecanică, mai puține componente, costuri reduse de întreținere.

     - Caracteristică forță: fălcile se strâng când pistonul se extinde și se eliberează când se retrage. Forța de prindere este cu 20% ~ 30% mai mare decât forța de deschidere pentru o ținere mai sigură a piesei de prelucrat.

     -- Stabilitate și precizie: suprafața mare de contact între fălci și corpul principal reduce tremuratul și îmbunătățește precizia de prindere. Plăcile separatoare metalice izolează suprafețele de frecare pentru a reduce abraziunea și a prelungi durata de viață.

     -- Montare flexibilă: trei fețe de montare (lateral/inferioară/spate). Canelurile pentru senzori integrate permit instalarea directă a comutatorului magnetic fără suporturi suplimentare.

     -- Material și durabilitate: corp din aluminiu anodizat dur, părți ale pârghiei rezistente la uzură și fălci din oțel inoxidabil. Durată de viață ciclului mecanic ≥5 milioane de ori, potrivită pentru funcționarea continuă a automatizării de înaltă frecvență.

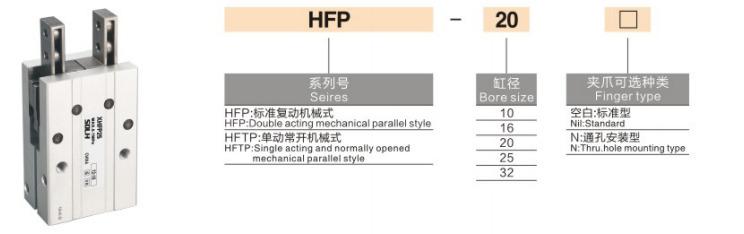

Completează regula de codificare a modelului

  1. Exemplu de model: HFP20+2CS1-G

 2. Exemple de referință de comandă standard

     -- HFP16: Alezaj 16, model de bază cu dublă acțiune fără comutator

     -- HFP25N: Alezaj 25, versiune de montare prin gaură

     -- HFP32+2CS1-G：Bore 32, echipat cu două întrerupătoare magnetice CS1-G

Specificații tehnice de bază universală (dublă acțiune @0,5MPa)

Avantajele competitive de bază

   1. Structură excelentă a pârghiei cost-performanță

     -- Transmisia mecanică simplă reduce numărul de piese. Performanță aproape de gripele paralele de ultimă generație, în timp ce prețul atinge doar 1/2~2/3 din modelele de tip șină de ghidare.

   2. Forța de strângere mai mare sporește siguranța

     -- Forța de prindere în timpul extinderii este cu 20% ~ 30% mai mare decât forța de eliberare, reducând riscul de alunecare a piesei de prelucrat în condiții de încărcare ușoară.

   3.Montare universală în trei direcții

     -- Găuri de montare disponibile pe partea laterală, inferioară și din spate, suportă asamblarea orizontală, verticală și laterală pentru punerea în funcțiune ușoară la fața locului.

   4. Magnet încorporat, gata pentru instalarea senzorului

     -- Magnet permanent integrat ca standard. Caneluri de glisare rezervate corpului pentru comutatoarele CS1-G; nu sunt necesare suporturi de montare suplimentare.

   5. Design rezistent la uzură pentru funcționare cu ciclu înalt

     -- Separatoarele metalice anti-fricțiune reduc abraziunea componentelor, oferind o durată de viață lungă pentru liniile de producție automate continue.

Forme de montare și aplicații industriale tipice

   1. Opțiuni de montare

     -- Montare laterală: prindere orizontală pentru încărcarea/descărcarea liniei de asamblare

     -- Montare inferioară: ridicare verticală pentru turnare prin injecție și preluare și plasare a mașinilor-unelte

     -- Montare pe spate: prindere laterală pentru stații înguste înguste

   3. Scenarii tipice de aplicare

     -- 3C și electronice: prinderea componentelor miniaturale din plastic, a pieselor hardware și a carcasei bateriilor

     -- Componente auto: Transfer de piese de ștanțare mici, elemente de cauciuc și ornamente interioare

     -- Ambalare și logistică: alegerea de cutii de carton mici, pungi de plastic și paleți miniaturali

     -- Automatizare generală: prindere de poziționare a stației și manipulare alternativă de înaltă frecvență

Comparație de selecție: pârghie HFP VS pivot HFY VS prindere de ghidare liniară MHZ2

Ghid de selecție rapidă în 3 pași

   1. Alegerea alezajului pe baza masei piesei de prelucrat

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Rezervă ≥30% marjă de siguranță.

   2. Verificarea cursei

     -- Asigurați-vă deplasarea fălcilor ≥ dimensiunea exterioară a piesei de prelucrat plus un spațiu liber minim de 2 mm pentru a evita interferența mecanică.

   3. Potrivirea configurației

     -- Interblocare automată a semnalului: echipați două întrerupătoare magnetice CS1-G pentru a detecta starea deschisă și închisă.

     -- Dispunerea echipamentului restrâns: montarea HFP pe trei laturi oferă soluții flexibile de instalare.

Rezumatul unei propoziții

     Gripa pneumatică paralelă, economică, de tip pârghie SOLH HFP, dispune de acționare mecanică a pârghiei cu forță de strângere mai mare, montare universală pe trei laturi și inel magnetic încorporat, soluție ideală de prindere a sarcinilor ușoare și medii, la preț redus, pentru 3C de înaltă frecvență, ambalare și stații de manipulare automate generale sensibile la costuri.
