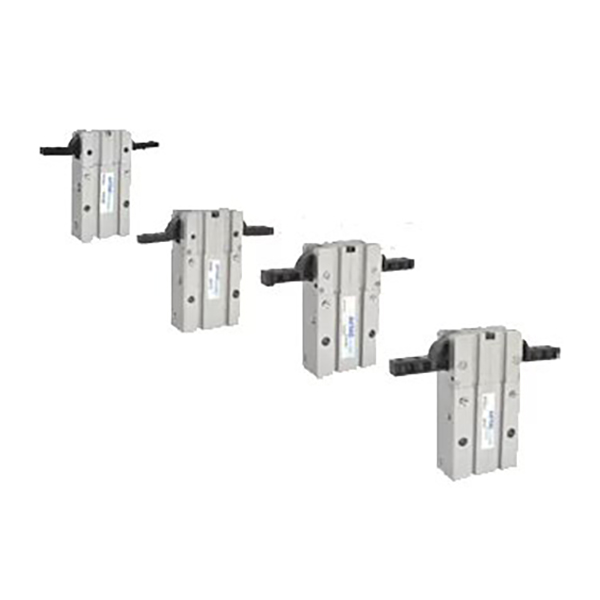

Seria HFR 180° Pivot-Tip cu deschidere largă de prindere pneumatică

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH HFR este o prindere pneumatică cu 2 fălci, cu deschidere largă la 180°, acționată cu pivotare. Puncte forte ale miezului: deschidere completă a fălcilor de 180° pentru spațiu maxim, capacitate excelentă de evitare mecanică, trei suprafețe de montare universale, structură integrată rezistentă la praf și magnet permanent preinstalat. Este alegerea principală a actuatorului pentru stațiile cu încărcare ușoară care necesită un spațiu de balansare mare pentru a elimina interferența la ridicarea și plasarea și prinderea piesei de lucru pe o gamă largă.

Structura de bază și caracteristici de lucru

     -- Principiu de funcționare: Pistonul împinge ansamblul de legătură pivotant pentru a antrena două fălci pentru mișcare rotativă. Unghiul de balansare a unei singure fălci atinge 90°, fălcile formează o linie dreaptă când sunt complet deschise pentru a maximiza spațiul de evitare.

     -- Caracteristica acțiunii: Acțiune dublă ca standard; alimentare cu aer pentru prindere, aer invers pentru deschidere. Unghi maxim de deschidere 180°±2°, unghi de supraînchidere -2°~-5° pentru o poziționare stabilă.

     -- Protecție împotriva prafului și uzurii: structură optimizată rezistentă la praf la secțiunea maxilarului pentru medii cu praf. Plăcile separatoare metalice izolează suprafețele de frecare pentru a reduce abraziunea și a prelungi durata de viață.

     -- Montare flexibilă: trei fețe de montare (lateral/inferioară/spate). Locația orificiilor pentru știfturi pe baza inferioară îmbunătățește acuratețea asamblarii și repeta consecvența poziționării.

     -- Compatibilitate senzor: magnet permanent echipat pentru toate specificațiile. Canelurile circulare pentru senzori de pe pereții laterali permit instalarea directă a comutatoarelor magnetice CMSH/DMSH(S) fără suporturi suplimentare.

Completează regula de codificare a modelului

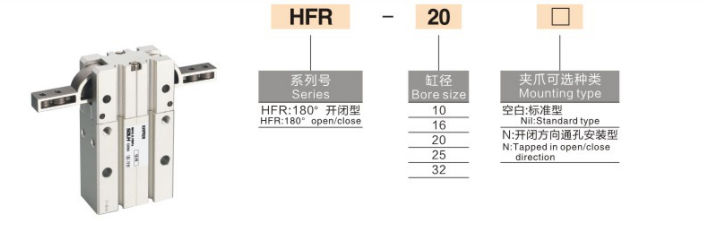

   1. Exemplu de model: HFR20N+2CMSH

   2. Exemple de referință de comandă standard

     -- HFR16: Alezaj 16, model de bază cu dublă acțiune fără întrerupător magnetic

     -- HFR25N: Alezajul 25, versiunea de montare prin gaură

     -- HFR32+2CMSH: Alezajul 32, echipat cu două întrerupătoare magnetice CMSH

Specificații tehnice de bază universală (dublă acțiune @0,5MPa)

Avantajele competitive de bază

   1. Deschidere ultra-largă de 180° pentru evitarea mecanică completă

     -- Fălcile se aliniază în linie dreaptă la cursa maximă, oferind un spațiu maxim pentru a rezolva problemele de interferență cu piesa de prelucrat, ideal pentru alegerea componentelor cu cavitate adânci și deschidere îngustă.

   2. Structură ușoară de legături cu pivot, eficientă

     -- Designul simplificat al legăturii reduce greutatea corpului cu 15% față de dispozitivele de prindere paralele echivalente, răspuns rapid potrivit pentru ciclurile de încărcare ușoară de înaltă frecvență.

   3. Rezistent la praf și la uzură pentru condiții dure de atelier

     -- Sigilarea specială a falcilor previne pătrunderea resturilor; Separatoarele de metal anti-frecare asigură durata de viață ≥5 milioane de ori.

   4. Montare pe trei laturi plus știfturi de localizare pentru punerea în funcțiune ușoară

     -- Găurile de montare cu orientare multiplă împreună cu știfturile de localizare inferioare permit centrarea rapidă și poziționarea repetată consecventă pentru un aspect complex al sculelor.

   5. Magnet încorporat, gata pentru instalarea senzorului

     -- Magnetul permanent integrat standard și canelurile de glisare dedicate elimină dispozitivele de montare suplimentare, economisind costul componentelor și timpul de asamblare.

Forme de montare și aplicații industriale tipice

   1. Opțiuni de montare

   -- Montare laterală: prindere orizontală cu deschidere largă pentru transferul de dimensiuni mari a piesei de prelucrat pe liniile de asamblare

   -- Montare de jos: Ridicare verticală plus mișcare de evitare pentru mucegaiul cu cavitate adâncă și ridicarea containerelor

   -- Montare pe spate: prindere laterală pentru stații închise predispuse la interferențe mecanice

   2. Scenarii tipice de aplicare

     -- 3C & Electronics: Prindere cadre medii mobile, compartimente pentru baterii și carcase mari din plastic

     -- Componente auto: transfer de carcase de lămpi, panouri interioare și piese mari de cauciuc

     -- Ambalare și logistică: evitarea alegerii cutiilor mari, paleților și materialelor ambalate

     -- Automatizare generală: stații de încărcare/descărcare, rotație și asamblare care necesită un spațiu liber de 180°

Ghid de selecție rapidă în 3 pași

   1. Alegerea alezajului pe baza masei piesei de prelucrat si a cuplului de prindere

     -- 10 ≤0,5 kg；16 =0,5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg. Rezervă ≥30% marjă de siguranță.

   2. Confirmarea cursei de balansare

     -- Alegeți HFR dacă este necesară evitarea completă a spațiului liber de 180°; selectați MHW2 dacă numai prindere cu unghi larg fără interferențe severe.

   3. Potrivirea configurației

     -- Controlul interblocării PLC: Instalați două comutatoare CMSH pentru a monitoriza starea complet deschisă și închisă.

     -- Cerințe de montare: Versiune standard cu știfturi de poziționare pentru poziționarea inferioară; selectați sufixul N pentru instalarea prin orificiu traversant.

Rezumatul unei propoziții

     Gripa pneumatică de tip pivot SOLH HFR, cu deschidere largă de 180°, adoptă un mecanism de balansare a legăturii cu un spațiu complet de 180° pentru fălci, montare pe trei laturi, construcție rezistentă la praf și magnet încorporat; actuator de sarcină ușoară preferat pentru stații automate de preluare și plasare, de rotație care necesită spațiu mare de evitare mecanică în 3C, echipamente auto și de ambalare.
