HFY Seria Y-Type Pivot Swing Pneumatic Gripper

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH HFY este o prindere compactă în formă de Y, acționată de un singur piston și mecanism de pârghie de pivotare, alternativă directă la SMC MHC2. Caracteristici de bază: amplificare a cuplului pârghiei pentru o forță de strângere puternică, unghi mare de deschidere de balansare, corp subțire pentru spațiu de instalare redus. Ideal pentru componente mici rotunde, curbate și neregulate, utilizate pe scară largă în electronice, hardware, piese din plastic și stații de asamblare ușoare.

Structura de bază și principiul de lucru

   1. Transmisie: un singur piston împinge ansamblul pârghiei de pivotare pentru a transforma mișcarea liniară în mișcare de balansare de tip Y. Structura pârghiei amplifică cuplul de ieșire pentru o prindere puternică.

   2. Moduri de operare

     -- HFY: dublă acțiune (standard) - control bidirecțional al aerului pentru deschidere și închidere

     -- HFTY: cu simplu efect normal deschis – cleme de alimentare cu aer; arcul se deschide automat după pierderea de presiune

   3. Unghi de balansare: deschidere maximă +30°, supraînchidere -10°, balansare efectivă totală aprox. 40°, oferă suficient spațiu de deschidere pentru alegerea pieselor.

   4. Construcție: Corp din aluminiu anodizat dur, fălci de înaltă rezistență, inel magnetic încorporat. Trei suprafete de montare (inferioara/laterala/spate). Supape de accelerație reglabile integrate pentru control independent al vitezei.

   5. Precizia poziționării: repetați precizia de poziționare ± 0,02 mm, stabilă pentru alegerea de precizie ușoară.

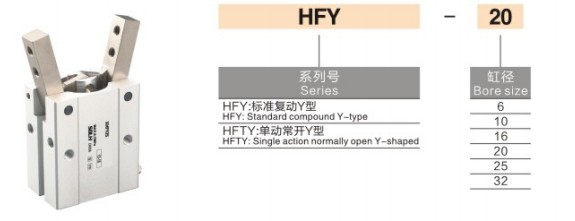

Completează regula de codificare a modelului

   1. Exemplu de model: HFY20-M9BW

  2. Referință standard de comandă

     HFY25-M9BW Alezaj 25, dublă acțiune, prevăzut cu întrerupător magnetic M9BW (cablu de 1 m).

Specificații tehnice de bază universale

Unghi de balansare și masă cuplu de strângere (@0,5MPa, fălci standard)

⚠️ Notă importantă: Cuplul de strângere scade pe măsură ce lungimea extensiei fălcilor crește. Factorul de siguranță ≥1,5 trebuie rezervat în timpul calculului sarcinii.

Scenarii de aplicație preferate

   ✅ Prioritizează HFY dacă:

     -- Piesele de prelucrat sunt componente miniaturale rotunde, în formă de arc sau neregulate (borne electronice, carcase mici din plastic)

     -- Necesită un unghi de deschidere relativ mare (~40°) într-un anvelopă limitat de instalare

     -- Dispunerea echipamentului cu înălțime/lățime limitată; Structura de balansare în Y economisește mai mult spațiu decât prinderile paralele

     -- Sarcină ușoară ≤5 kg, ciclism de înaltă frecvență, cere un actuator rentabil

     -- Aveți nevoie de montare flexibilă pe trei suprafețe pentru unelte personalizate compacte

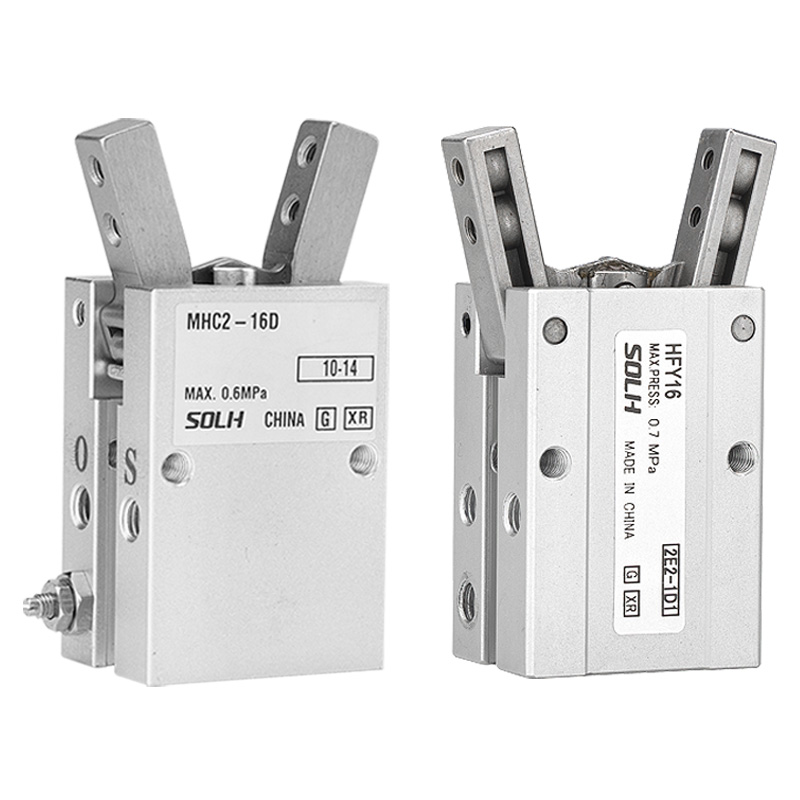

Comparație de selecție: HFY VS SMC MHC2

Ghid de selecție a cheilor

   1. Selectarea alezajului bazată pe masa piesei de prelucrat și extensia fălcilor

     -- Sarcina usoara ≤1kg → ø6/10; Sarcina medie 1~5kg → ø16~32

   2. Selectarea modului de operare

     -- Producție generală continuă → HFY cu dublă acțiune

     -- Este nevoie de deschidere automată după întreruperea curentului → HFTY cu acțiune simplă NR

   3. Structura de montare

     -- Se preferă montarea inferioară implicită; montare laterală pentru lățime îngustă; suport din spate pentru stațiile de transfer ale liniei de asamblare

   4. Reglarea vitezei

     - Utilizați supape de accelerație reglabile încorporate pentru a controla viteza de balansare și pentru a evita impactul piesei de prelucrat

   5. Feedback de poziție

     -- Instalați comutatoare magnetice CMSH / DS1-G pe caneluri duble pentru a detecta starea complet deschisă și închisă

Rezumatul unei propoziții

     Prindere pneumatică pivotantă de tip Y SOLH HFY adoptă o structură de amplificare a cuplului cu pârghie cu un singur piston, disponibilă în HFY cu dublă acțiune și cu acțiune simplă NO HFTY, montare pe trei suprafețe cu supapă de accelerație încorporată și fantă pentru comutator magnetic, alternativă rentabilă la MHC2 pentru piese mici rotunde și neregulate de înaltă frecvență, echipamente cu sarcină ușoară de înaltă frecvență și automatizare din plastic3C.
