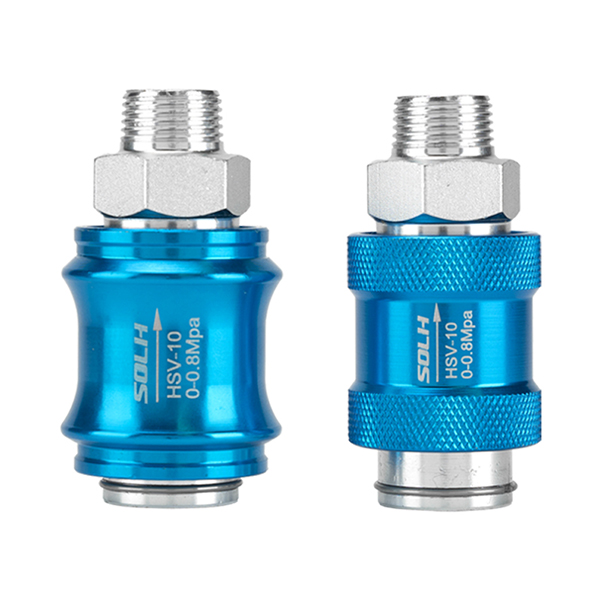

Supapă glisantă manuală cu 3/2 căi seria HSV | Comutator glisant cu sursă pneumatică directă

Marca: SOLH by Richge Technology | Supapă glisantă manuală cu autoblocare cu 3/2 căi pentru pornire-oprire manuală și reducere a presiunii pentru circuitul pneumatic

1. Prezentare generală a produsului

     Seria SOLH HSV este un standardSupapă pneumatică cu glisare manuală cu 3/2 căi cu structură push-pull cu manșon drept, compatibil pe deplin cu specificațiile seriei AirTAC HSV și interschimbabil universal cu modelele echivalente domestice. Adoptând un design cu autoblocare fără arc, realizează alimentarea cu aer prin împingere înainte și evacuare de eliberare a presiunii prin tragerea înapoi. Cu logica de evacuare încorporată, supapa eliberează instantaneu presiunea reziduală din conductele din spate atunci când se închide. Este aplicat profesional ca întrerupător principal manual pentru circuitele de ramificație pneumatică și supapă de siguranță de întreținere a aerului pentru întreținerea echipamentelor, cu autoblocare stabilă și performanță sigură de reducere a presiunii.

  1.1 Logica principală a portului aerian și principiul de funcționare

     • Definiția portului aerian: P (admisie de aer), A (ieșire de lucru), R (port de evacuare încorporat)

     • Stare normal închisă: Circuitul P-A deconectat, circuitul A-R deschis pentru evacuare continuă

     • Stare Push de lucru: Circuit P-A conectat pentru alimentare cu aer, circuit A-R închis pentru menținerea presiunii

     • Caracteristica de operare: Funcționare push-pull cu manșon axial cu structură mecanică de autoblocare, fără abatere de poziție după eliberarea mâinilor

2. Reguli de codificare a modelului și specificații pentru fire

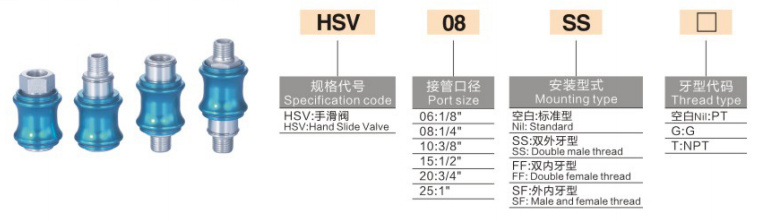

  Logica de codificare: HSV [Dimensiune portului] - [Cod structură filet] + [Cod tip filet]

 2.1 Specificația dimensiunii portului

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Cod sufix al structurii firului

     • SF: Structură standard, un capăt filet exterior + un capăt filet intern (cel mai comun model)

     • SS: Filet exterior dublu la ambele capete

     • FF: Filet interior dublu la ambele capete

  2.3 Cod tip fir

     • Implicit: filet conic PT

     • G: filet paralel standard britanic

     • T: Filet conic standard american NPT

  Exemplu de model: HSV08-SF | Port G1/4, supapă glisantă manuală standard cu un filet extern, unul intern, cea mai utilizată specificație de pe piață

 2.4 Parametrii de specificație pentru seria completă

3. Parametrii tehnici de bază

4. Avantajele de bază structurale

     • Instalare directă în linie: Proiectat pentru conectare în serie în conductele de ramificație pneumatică, nu este necesară nicio bază, poate fi filetat direct și instalat în mijlocul conductelor de aer pentru un aspect simplu și care economisește spațiu.

     • Logica sigură de reducere a presiunii în 3/2 căi: Trageți pentru a întrerupe admisia de aer și eliberați toată presiunea reziduală din cilindrii și conductele din spate; apăsați pentru a restabili alimentarea cu aer și menținerea presiunii. Elimină eficient pericolele de presiune reziduală în timpul întreținerii echipamentului.

     • Performanță fiabilă de autoblocare: Structură de autoblocare cu poziționare mecanică, fără resetare cu arc, poziționare stabilă după funcționare, fără deplasare accidentală sau scurgere de aer.

     • Potrivire diversificată a firelor: Structuri și tipuri multiple de filet opționale, perfect compatibile cu fitinguri rapide, îmbinări cu filet intern și conducte de aer KQ2 pentru asamblare flexibilă la fața locului.

     • Structură rezistentă la coroziune: Corpul din aluminiu anodizat dur și bobina din oțel inoxidabil asigură rezistență la uzură, rezistență la oxidare și funcționare stabilă pe termen lung în medii complexe.

5. Distincție de selecție: supapă cu glisare manuală HSV față de supapă rotativă manuală 4HV

6. Scenarii tipice de aplicare

     • Control de ramificație cu un singur cilindru: Instalat între sursa de aer și supapa solenoidală pentru a realiza întreruperea manuală a aerului și reducerea presiunii reziduale pentru oprirea și întreținerea echipamentului.

     • Întreruperea aerului principal al echipamentului: Montat pe conducta principală de admisie a aerului a echipamentului de scule pentru reducerea generală rapidă a presiunii și operarea de oprire în siguranță.

     • Comutarea circuitului de vid: Se aplică circuitelor de ramificare a pompei de vid pentru control manual pornire-oprire; trageți supapa pentru a elibera rapid presiunea de vid și pentru a asigura funcționarea în siguranță.

Rezumatul unei propoziții

     Seria SOLH HSV este o supapă glisantă manuală, cu autoblocare, cu 3/2 căi, cu funcție de reducere a presiunii încorporată. Dispunând de funcționare fără lubrifiant, opțiuni de filet diversificate și logică sigură de evacuare a presiunii reziduale, este supapa de comutare manuală a sursei de aer standard pentru întreținerea circuitului pneumatic și controlul pornirii și opririi ramurilor.
