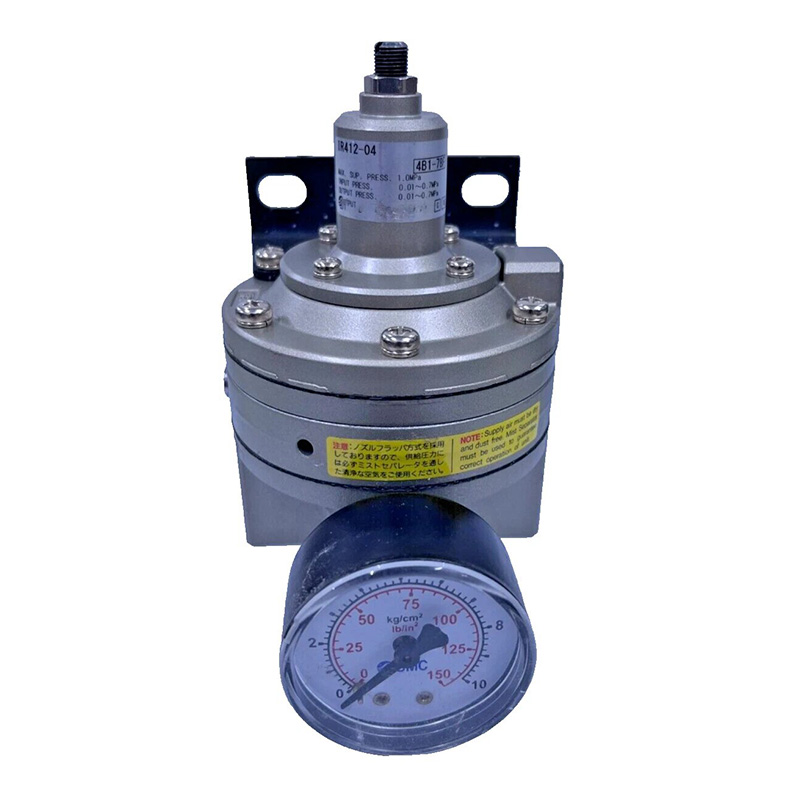

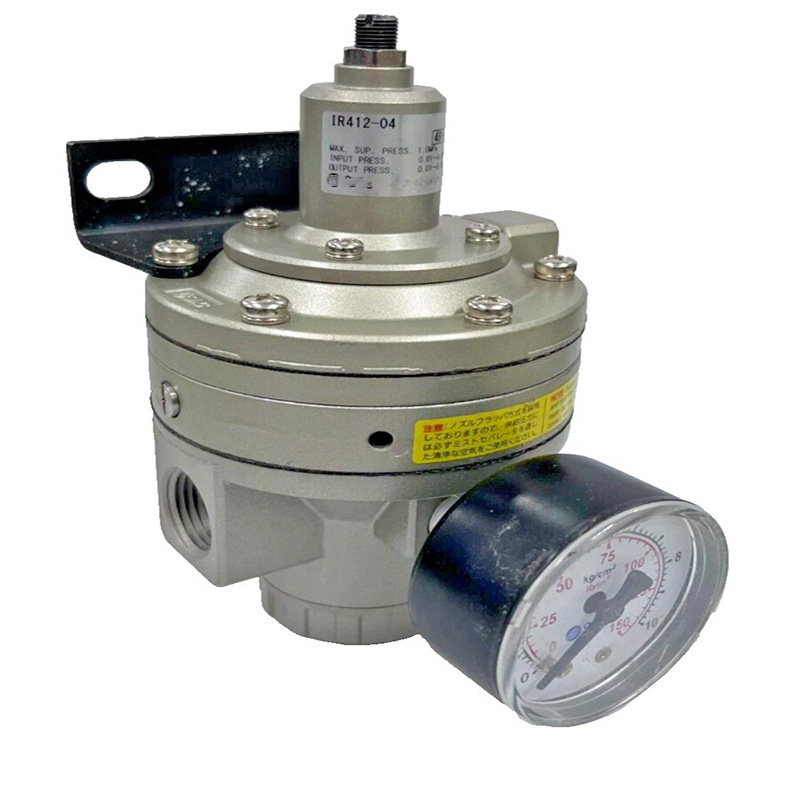

IR412-04-X32 Regulator pilot de înaltă precizie

Marca: SOLH by Richge Technology (睿其格科技)

Prezentare generală a produsului

     IR412-04-X32 aparține stabilizatorului de presiune de precizie acționat cu pilot cu debit mare din seria IR. Acest regulator este proiectat pentru condiții de lucru pneumatice cu solicitări grele care necesită presiune de ieșire ultra-stabilă și fluctuații mici de presiune, dimensiuni și performanțe complet interschimbabile cu seria originală SMC IR412.

1. Specificații tehnice de bază

      -- Nume serie: Regulator de stabilizare de înaltă precizie IR412

      -- Model complet: IR412-04-X32

          · 04: Filet portul principal Rc 1/2"

          · X32: Configurație specială personalizată, inclusiv evacuare spate, sensibilitate sporită și consum minim de aer constant

     --Tip de structură: regulator de precizie de relief comandat de pilot

     --Mediu aplicabil: Aer comprimat uscat și curat

     --Presiune maximă de lucru la intrare: 1,0 MPa

     --Interval de presiune reglabil: 0,01 ~ 0,7 MPa

     --Acuratețea controlului

        · Sensibilitate: 0,2% scară completă

        · Repetabilitate: ±0,5% scară completă

     --Performanța fluxului: Capacitate maximă de debit, de aproape dublul debitului modelului IR201

     - Capacitate de evacuare de reducere: debitul de evacuare cu suprapresiune de 5 ori mai mare decât regulatoarele de precizie convenționale

     --Consum de aer constant: ultra-scăzut, mai puțin de 1 l/min

     --Temperatura de funcționare: -5℃ ~ +60℃

     --Greutate netă: aprox. 1,0 kg

     --Opțiuni de montare: Montare pe panou sau montare pe suport; manometru instalabil pe partea din față sau din spate

2. Principiul de funcționare al pilotului duzei-clapete

     -- Etapa de setare a presiunii: Rotiți butonul de reglare pentru a comprima arcul intern și închideți pasajul duzei; aerul pilot împinge bobina principală pentru a regla presiunea de ieșire.

     - Etapa de reglare stabilă: Presiunea de ieșire acționează asupra diafragmei pentru a contrabalansa tensiunea arcului, menținând presiunea prestabilită constantă.

     -- Etapa de reducere a suprapresiunii: Când presiunea din aval depășește valoarea țintă, diafragma se ridică pentru a deschide duza, presiunea pilot scade instantaneu, iar supapa principală eliberează aer redundant la viteză mare. Avantajul principal: Controlul pilot combinat și structura de relief oferă o viteză de răspuns ultra-rapidă, o ieșire stabilă a presiunii și o performanță remarcabilă la debit mare.

3. Explicația completă a codului modelului (IR412-04-X32)

     --IR412: Seria de baze de regulator de mare precizie de calibru mare

     --04: Specificația portului principal Rc 1/2"

     --X32: versiune de upgrade personalizată

        · Dispoziție de evacuare din spate (versiunea standard adoptă evacuarea față)

        · Sensibilitate de răspuns îmbunătățită

        · Design cu consum redus de aer constant

4. Avantajele produsului de bază

     --Precizie superioară a controlului cu sensibilitate de 0,2% la scară completă, controlul tensiunii care se potrivește perfect, poziționarea precisă și echipamentul de distribuire a fluidelor.

     --Portul mare de 1/2 inch oferă un debit maxim, susținând cilindri cu diametru mare și linii de producție pneumatice de mare consum.

     --Corectarea instantanee a presiunii prin canalul de descărcare de volum mare pentru a elimina rapid fluctuația presiunii de ieșire.

     --Design de economisire a energiei cu un consum de aer constant sub 1 L/min pentru a reduce costurile de operare pe termen lung.

     --Dispoziție de instalare flexibilă; manometrul și suportul de fixare pot fi asamblate pe partea din față sau din spate, după cum este necesar.

     --Exapamentul spate personalizat X32 previne contaminarea cu praf și ceață de ulei pentru a menține mediul de lucru curat.

5. Scenarii tipice de aplicare

     Linii de dozare de lipici de precizie și de producție de acoperire industrială Mașini de control al tensiunii de film, sârmă și textile pentru imprimare, baterii cu litiu și industria textilă Echipamente de poziționare a cilindrilor de mare viteză, prese hidraulice pneumatice și automatizare de transfer Instrumente de măsurare de laborator și circuite de menținere a presiunii de lungă durată Semiconductor, asamblare electronică și platforme pneumatice de precizie pentru camere curate

Comparație de performanță model: IR412 VS IR201 VS ARJ310

Rezumatul unei propoziții

     IR412-04-X32 este un regulator de precizie pilot de calibru mare, compatibil cu SMC, cu evacuare spate personalizată X32 și consum de aer ultra-scăzut, servind drept soluție de top de control al presiunii pentru sisteme de automatizare de distribuție, reglare a tensiunii și poziționare de mare precizie.
