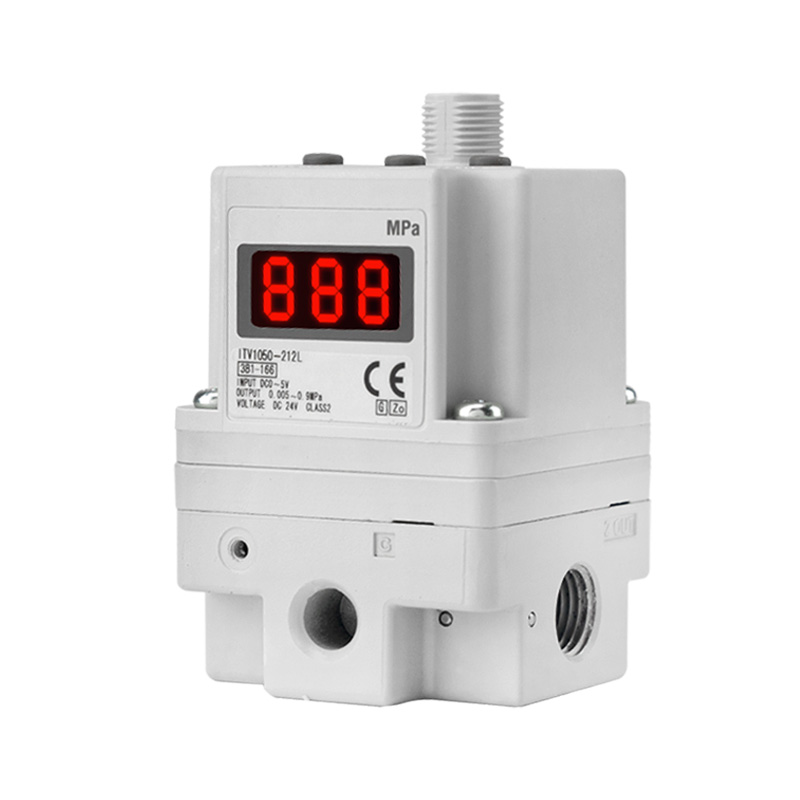

Seria ITV Supapă proporțională electro-pneumatică cu debit mare

Marca: SOLH by Richge Technology

Poziționarea produsului și principiul de funcționare

   1. Poziționarea produsului

     Supapa proporțională electropneumatică cu debit mare din seria SOLH ITV este o componentă de conversie electrică-pneumatică interschimbabilă SMC. Realizează ajustarea continuă a presiunii aerului prin semnale electrice de control, înlocuind complet supapele manuale de reducere a presiunii pentru a obține o reglare automată, de înaltă precizie a presiunii de la distanță și este optimizat special pentru circuitele de alimentare cu aer cu debit mare.

   2. Funcția de bază și principiul

     -- Funcția de bază: convertiți semnalul de control electric la presiunea aerului reglabil continuu pentru reglarea automată și de la distanță a presiunii

     -- Principiu de funcționare: Sistem de feedback proporțional electro-pneumatic în buclă închisă. Senzorul de presiune încorporat monitorizează presiunea de ieșire în timp real și corectează automat abaterile, oferind o precizie remarcabilă a controlului și o viteză rapidă de răspuns

     -- Grad de protecție a mediului: IP65 rezistent la praf și stropire, funcționare stabilă în condiții dure de atelier industrial

Tabel de referință rapidă pentru modelele din seria cu debit mare

Specificații tehnice generale universale

     -- Fluid aplicabil: Aer comprimat uscat

     -- Presiune maximă de alimentare la intrare: 1,0 MPa

     -- Temperatura ambientală și medie: -5 ~ +60℃

     -- Alimentare: DC24V ±10% (versiunile parțiale acceptă DC12–15V)

     -- Consum de energie: ≤4W (modele echipate cu comunicații)

     -- Semnal de ieșire monitor: analog DC1–5V liniar cu presiunea reală de ieșire

     -- Opțiuni de filet porturi: filet paralel Rc / NPT / G, fitinguri rapide opționale

Tipuri de semnal de intrare și definiție de sufix de model

  1. Semnale de control disponibile

     -- Intrare analogică (mainstream): semnal de tensiune DC0–10V, semnal de curent 4–20mA

     -- Presetare în mai multe etape: funcție de presetare a presiunii fixe I/O în 4 puncte / 16 puncte

     -- Comunicație fieldbus: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (necesită accesorii pentru placă de comunicație dedicată)

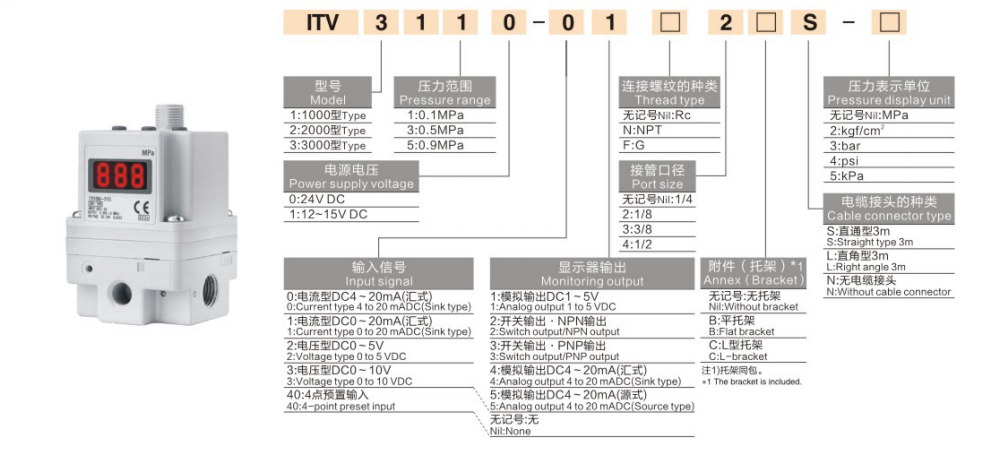

 2. Exemplu de cod de model: ITV2050-31F2BN3

     -- ITV2050: ITV2000 seria cu debit mediu

     -- 31: Filet G1/4

     -- F: Suport de montare plat

     -- 2: intrare de tensiune analogică DC0–10V

Avantajele de bază ale produsului

  1. Performanță de debit mare îmbunătățită foarte mult

     -- Capacitatea maximă a debitului a crescut de aproximativ 5 ori în comparație cu seria standard de ITV cu debit mic, satisfăcând perfect cerințele de mișcare alternativă rapidă a cilindrilor cu alezaj mare și a echipamentelor sincrone cu mai mulți cilindri.

  2. Precizie excelentă și stabilitate pe termen lung

     -- Precizie de control cu ​​± 1% F.S., viteză de răspuns ultra-rapidă și fluctuații mici de presiune, ideal pentru asamblare de precizie, procesare semiconductoare, acoperire automată și alte linii de producție la standarde înalte.

  3. Contur optimizat compact, ușor

     -- Greutatea modelului ITV2100 redusă cu 19% față de generația anterioară, suport flexibil și montare pe bază pentru a se potrivi cu spațiul de instalare limitat.

  4. Operare inteligentă ușor de utilizat

     -- Afișaj digital LED de înaltă luminozitate încorporat pentru vizualizarea în timp real a valorii presiunii; echipat cu algoritm de autodiagnosticare și ieșire de alarmă de eroare pentru a simplifica depanarea și întreținerea la fața locului.

Scenarii tipice de aplicații industriale

     -- Controlul presiunii pentru cilindri cu debit mare și actuatoare pneumatice: mașini de ambalare, echipamente automate de dozare și lipire

     -- Comutare automată a presiunii în mai multe etape: echipamente de sudură, stații de nituire, sisteme de control al tensiunii filmului și sârmei

     -- Bucle de proces pneumatice de ultra-precizie: producție de semiconductori, testare optică, echipamente de automatizare medicală de precizie

     -- Reglarea centralizată a presiunii de la distanță pe liniile automate de producție: înlocuiți mai multe seturi de regulatoare manuale pentru controlul digital al presiunii unic

Ghid de selecție a modelului

     -- Selectați seria în funcție de debitul necesar: ITV1100 pentru micro debit mic, ITV2100 pentru debit mediu universal, ITV3100 pentru echipamente grele cu debit mare

     -- Confirmați intervalul de presiune reglabil pentru a acoperi pe deplin toate cerințele de presiune de lucru în proces (0,005–0,9 MPa interval complet opțional)

     -- Tipul semnalului de control al potrivirii: tensiune analogică DC0–10V ca alegere standard; selectați o placă de comunicație dedicată dacă este necesar controlul digital pe fieldbus

     -- Confirmați forma de montare: montare pe bază / montare laterală / montare suport pentru a se potrivi cu aspectul conductei de aer la fața locului

Rezumatul unei propoziții

     Supapa proporțională electropneumatică de mare debit SOLH ITV realizează reglarea digitală continuă a presiunii prin semnale electrice de control, echipată cu capacitate de debit ultra-mare, protecție industrială IP65 și interfețe de semnal analogic/de câmp multitip, servind ca componentă principală de control pentru reglarea presiunii aerului de la distanță, de înaltă precizie, de mare volum în toate sistemele pneumatice automate.
