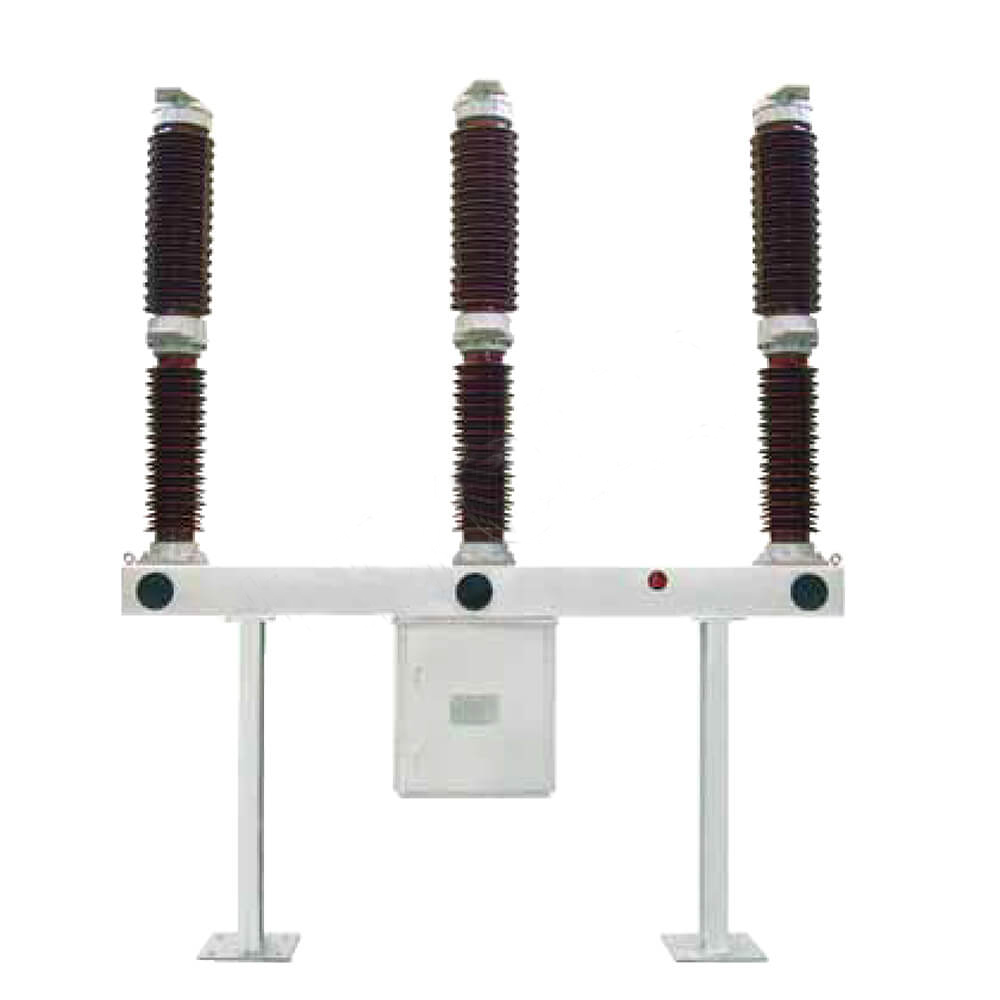

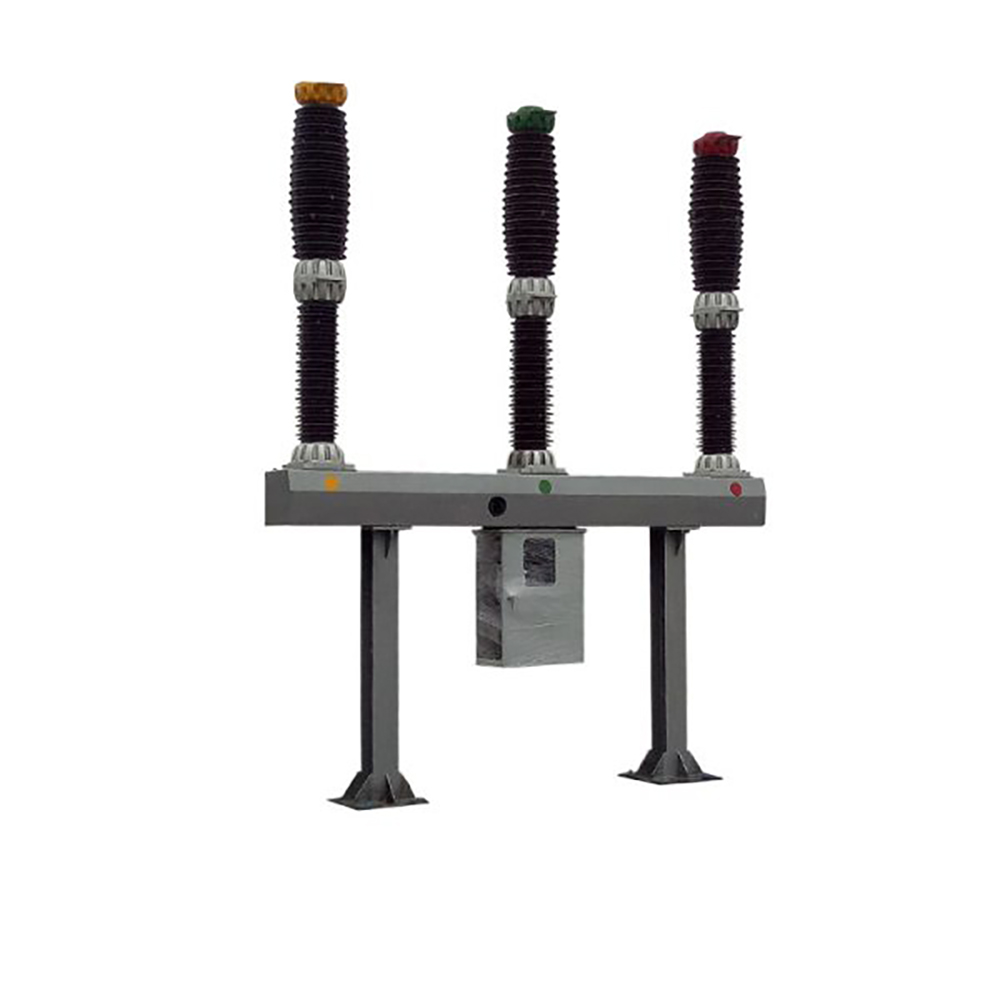

LW36-126 110KV 126KV în aer liber SF6 întreruptor

LW36-126 110KV 126KV în aer liber SF6 întreruptor

LW36-126/145 este un aparat combinat care include un întrerupător de circuit al rezervorului LIVE SF6 cu tehnologie de extincție a arcului auto-șters. Întreruptoarele de circuit sunt disponibile pentru funcționare cu un singur sau trei poli ， este utilizat pentru a rupe curentul nominal, curentul de eroare sau pentru a schimba liniile electrice și, astfel, realizează controlul și protecția sistemului de alimentare. Este capabil să funcționeze regulat și, de asemenea, poate fi utilizat ca conectare a întrerupătorului. Noul mecanism de funcționare arcului asigură o fiabilitate și siguranță ridicată.

LW36-126/3150-40 întrerupătorul de înaltă tensiune de înaltă tensiune SF6 este un întreruptor de circuit exterior conceput pentru sisteme de înaltă tensiune. Este ideal pentru utilizare în rețele electrice cu o tensiune maximă de 145kV și o frecvență nominală de 50Hz. Acest întreruptor este utilizat pentru a întrerupe curenții nominali, curenții de defecțiune sau pentru a comuta circuitele, oferind control esențial și protecție pentru sistemele de alimentare. De asemenea, este potrivit pentru utilizare ca întrerupător de legături în interconectările de rețea.

Acest produs folosește gazul SF6 atât ca stingere a arcului, cât și ca mediu izolant. Este echipat cu cea mai recentă tehnologie de stingere a arcului auto-enervizat și prezintă un nou mecanism operat de arc. LW36-126/3150-40 oferă o durată de viață electrică lungă, efort scăzut de funcționare, zgomot redus și fiabilitate ridicată, ceea ce îl face cea mai fiabilă alegere pentru zonele de mare altitudine sau sisteme de alimentare de 132kV. De asemenea, poate înlocui produsele importate de același tip.

Caracteristici structurale

Întrerupătorul de circuit adoptă o structură cu o singură pauză din porțelan trifazat. Cele trei faze sunt echipate cu un mecanism de funcționare a arcului, care este aranjat central și operat trifazat, astfel încât aspectul este nou și rafinat. Întrerupătorul de circuit folosește gaz SF6 ca mediu de izolare și stingere a arcului. În timpul funcționării, este conectat gazul SF6 cu trei poli, al întrerupătorului de circuit, iar un releu de densitate de tip pointer este utilizat pentru a monitoriza progresul presiunii și densității sale. Datorită principiului de stingere a arcului auto-energiat și a proiectării optimizate în sistemul de mișcare a întrerupătorului, eficiența mecanică este îmbunătățită eficient, iar lucrările de funcționare sunt reduse la minimum;

Performanță excelentă de rupere și viață electrică lungă;

Cadrul de montare și suportul sunt confecționate din plăci de oțel de înaltă calitate care sunt îndoite în ansamblu. Tratamentul de suprafață adoptă procesul de galvanizare la cald. Toate elementele de fixare expuse sunt confecționate din materiale de înaltă rezistență și piese standard din oțel inoxidabil sau din oțel inoxidabil. Învelișul cutiei de mecanism este confecționat din oțel inoxidabil, astfel încât produsul are o rezistență excelentă la coroziune; fiabilitate mecanică ridicată și poate fi operată frecvent;

Datorită rezistenței inerente de izolare ridicată a gazelor de hexafluorură de sulf și a mișcării optime de contact a întrerupătorului, întreruptorul de circuit rupe curentul capacitiv fără domnia; Nivelul de izolație externă este ridicat, izolația externă este proiectată cu o distanță mare de creepaj, distanța raportului de fluaj este ≥31mm/kV, iar performanța de rezistență la murdărie este excelentă. De asemenea, poate funcționa în siguranță în medii dure;

Capacitate puternică de transport curentă: testul de creștere a temperaturii se efectuează în funcție de 1,2 ori mai mult decât curentul nominal de 3150A, adică 3780A, și există încă o marjă mare pentru creșterea temperaturii în fiecare punct;

Aspectul general al produsului este compact, instalarea și punerea în funcțiune la fața locului sunt convenabile, iar volumul de muncă de întreținere este mic.

Aplicații:

Protecția rețelei electrice: utilizat pe scară largă în rețele electrice de 132kV sau mai mari de tensiune pentru protecție și control.

Operații de comutare: Potrivit pentru comutarea circuitului și ca întrerupător de legături în interconectările sistemului de alimentare.

Utilizare de mare altitudine: ideal pentru utilizare în zone de mare altitudine datorită proiectării robuste și a tehnologiei avansate.

Condiții de mediu pentru utilizare

Condițiile normale de mediu pentru utilizare îndeplinesc următoarele cerințe:

a) Temperatura aerului ambiant -25 ℃ (-40 ℃) ~ +40 ℃;

b) altitudine ≤2500m (2000m);

c) viteza vântului ≤34m/s;

d) diferența zilnică de temperatură ≤25 ℃;

e) intensitatea soarelui ≤1000w/m;

f) nivel de rezistență la cutremur Intensitatea cutremurului 8 grade (accelerație orizontală 0,2 g, accelerație verticală 0,1g);

g) grosimea gheții ≤10mm;

h) Nivelul de poluare a aerului nu depășește nivelul ⅲ în GB/t 5582;

i) Locația de instalare în aer liber.

Dacă utilizatorul are cerințe speciale pentru condițiile de utilizare a mediului, poate negocia cu experți în liyond.

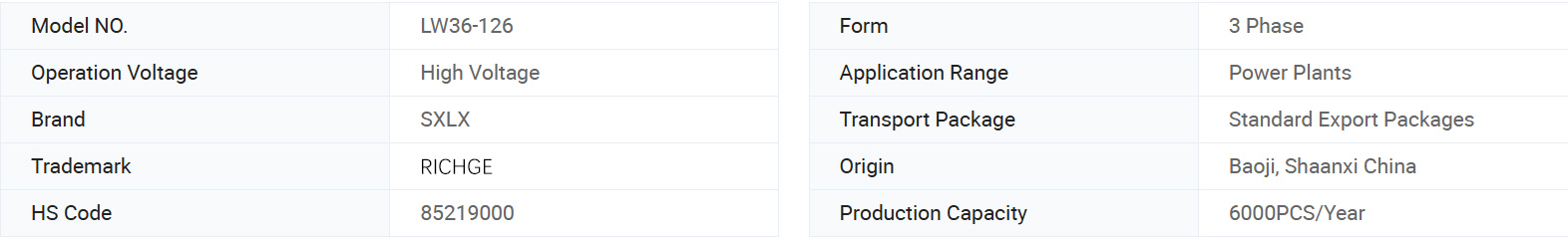

Informații de bază.

Parametri tehnici

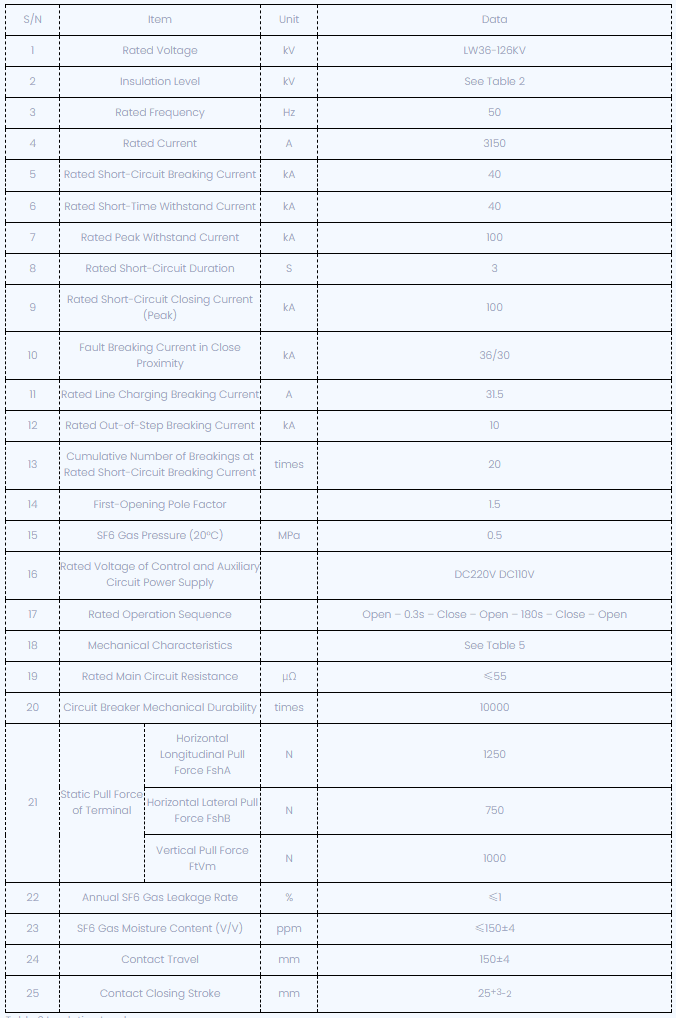

LW36-126 SF6 Parametri tehnici ai întrerupătorului

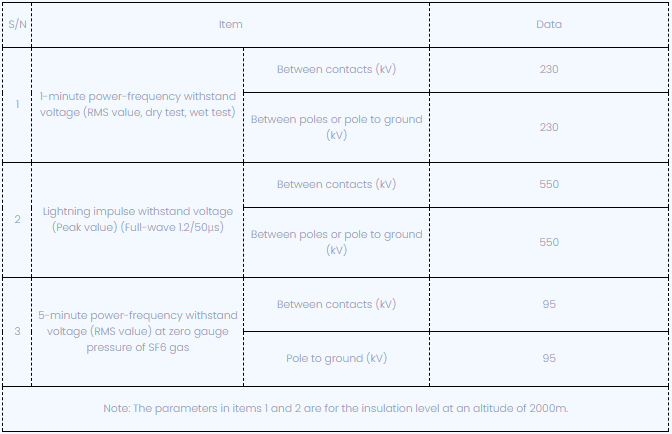

Tabelul 2 Nivel de izolare

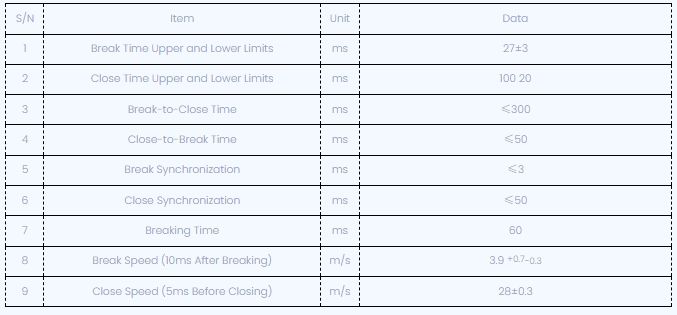

Tabelul 3 Caracteristici mecanice

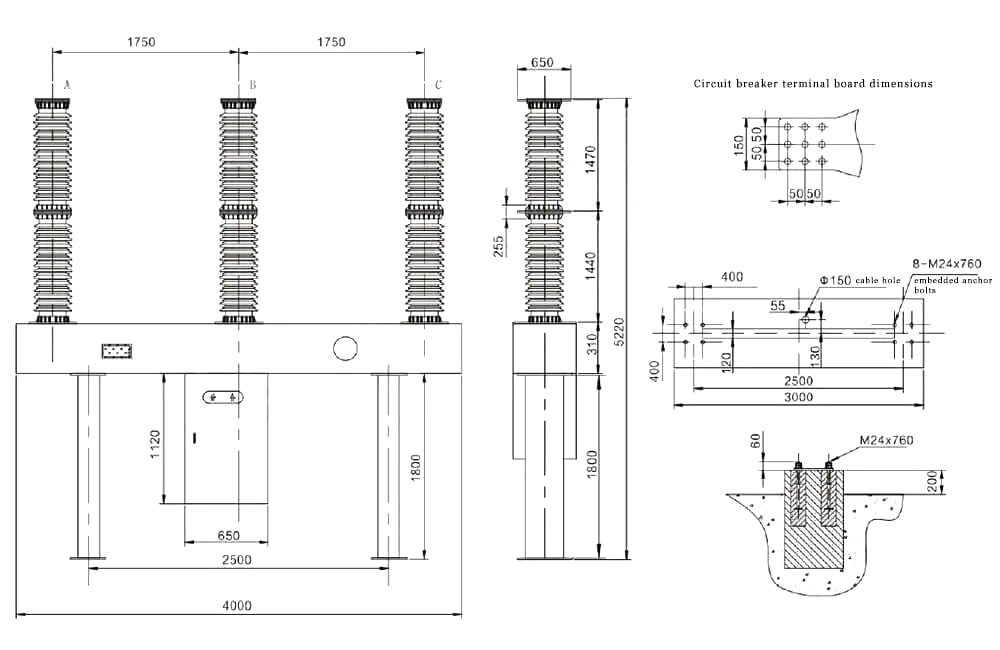

Desen tehnic

LW36 SF6 Aviz de comandă întreruptor

Model de întrerupător și specificații;

Parametri electrici nominali (tensiune, curent, curent de rupere etc.)

Condiții de mediu pentru utilizare (temperatură ambientală, altitudine, nivel de poluare a mediului)

Circuitul de control nominal Parametri electrici (tensiunea nominală a motorului de depozitare a energiei, tensiunea nominală a bobinei de deschidere și închidere);

Numele și cantitatea de piese de schimb, echipamente speciale și instrumente necesare (trebuie să fie comandate separat);

Direcția de cablare a terminalului superior primar.

LW36 SF6 Aviz de comandă întreruptor

Model de întrerupător și specificații;

Parametri electrici nominali (tensiune, curent, curent de rupere etc.)

Condiții de mediu pentru utilizare (temperatură ambientală, altitudine, nivel de poluare a mediului)

Circuitul de control nominal Parametri electrici (tensiunea nominală a motorului de depozitare a energiei, tensiunea nominală a bobinei de deschidere și închidere);

Numele și cantitatea de piese de schimb, echipamente speciale și instrumente necesare (trebuie să fie comandate separat);

Direcția de cablare a terminalului superior primar.
