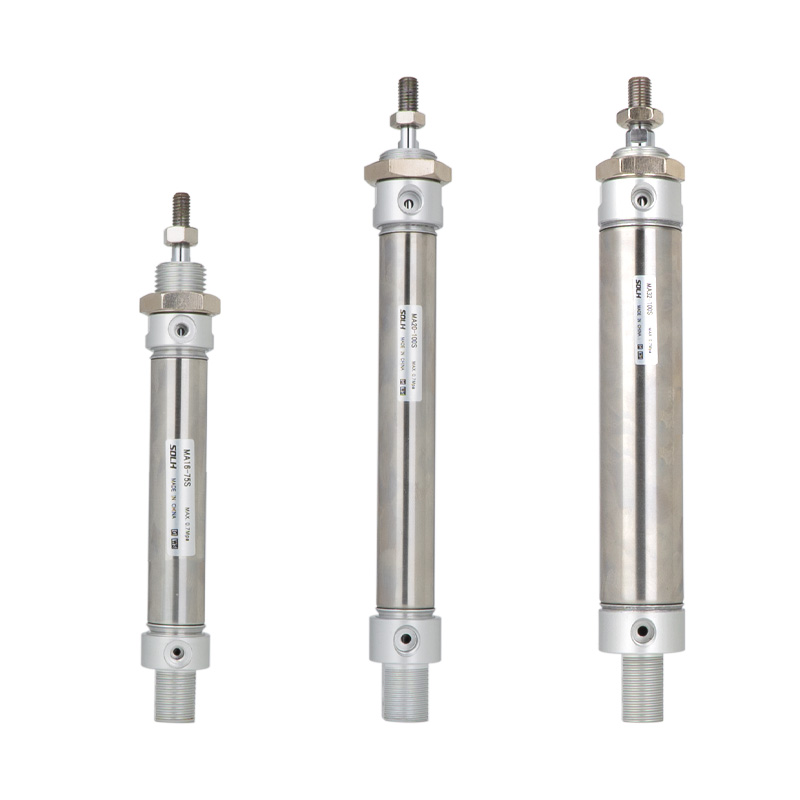

Mini cilindru din oțel inoxidabil seria MA (tip economic general)

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Mini cilindru economic din oțel inoxidabil din seria SOLH MA, dimensiunea alezajului φ16/20/25/32/40/50/63mm. Interschimbabil cu seria SMC CM2/CM3. Performanță ridicată la costuri, structură matură, dimensiuni de montare universale și rezistență la coroziune. Aplicat pe scară largă în industria ușoară, electronică, ambalaje, alimente și echipamente de automatizare mici pentru încărcături ușoare și medii, condiții de lucru sensibile la buget, curate sau umede.

Structura de bază și caracteristici de proiectare

   1. Standard: standard intern pentru întreprinderi, foarte interschimbabil cu SMC CM2/CM3.

   2. Material: cilindric din oțel inoxidabil 304 și tijă de piston, capace din aliaj de aluminiu, rezistente la rugină pentru mediu umed, slab, alcalin slab și curat.

   3. Structură: capac de capăt ondulat și conexiune cilindric, structură stabilă și cost competitiv, formă cilindrică dreaptă pentru întreținere ușoară.

   4. Variante de operare

     -- MA dublă acțiune: alimentare cu aer la ambele capete, cel mai comun model standard

     -- Extinderea arcului cu acțiune simplă MSA: se extinde automat atunci când aerul este întrerupt

     -- Retur cu arc cu acțiune simplă MTA: se retrage automat când aerul este întrerupt

     -- Tija dublă MAD: tija extinsă pe ambele părți, mișcare sincronă, cursă efectivă dublată

     -- Cursa reglabilă MAJ: dublă acțiune cu ajustare fină a cursei pentru o poziționare precisă

   5. Pernă: tampon anti-coliziune standard din cauciuc; Pernă de aer reglabilă opțională MAC pentru a reduce impactul și zgomotul în timpul mișcării de mare viteză.

   6. Etanșare: Etanșare bidirecțională specială cu canal de stocare a uleiului, presiune scăzută de pornire, funcționare fără ulei, durată de viață ≥5 milioane de cicluri.

   7. Detectare poziție: Toate modelele inel magnetic încorporat (sufix S), compatibil cu comutatoarele magnetice AirTAC CS1-G sau SMC M9B pentru feedback-ul poziției pistonului.

Completează regula de codificare a modelului

   1. Exemplu de model: MA25-100S-CM-FA

Exemple de referință de comandă standard

     -- MA32-75S-CM: alezaj 32, cursă 75, dublă acțiune, coadă cilindrică, magnet încorporat

     -- MTA20-50S-U: alezaj 20, cursă 50, întoarcere cu arc cu acțiune simplă, coadă plată

     -- MAJ40-100S-CA: Alezajul 40, cursa 100, cursa reglabila, coada capului

Specificatii tehnice universale

Forța teoretică de împingere și tragere la 0,5 MPa (o singură tijă, unitate: N)

   1. MA cu dublu efect

   2. MTA cu acțiune simplă (Retur de primăvară @0,5MPa)

Forme de montare și modele derivate

   1. Coadă din spate și opțiuni de montare

     -- Coada cilindrică CM: Montare dreaptă standard (Cea mai populară)

     -- CA coadă șochetă: balamale spate pentru mecanism de balansare

     -- U Coadă plată: Instalare plană pentru spațiu axial limitat

     -- Flanșă FA/FB: Fixare plăci cu flanșă față/spate

     -- Montare cu picior LB: Instalare suport axial lateral

     -- SDB Capă dublă: Racord articulat pentru mișcare de balansare

   2. Principalele versiuni derivate

     -- MA: Standard cu dublă acțiune cu magnet încorporat

     -- MSA/MTA: Extindere cu arc cu acțiune simplă /Retur cu arc

     -- MAD: Tijă dublă dublă acțiune

     -- MAJ: Cursă reglabilă cu dublă acțiune

     -- MAC: dublă acțiune cu pernă de aer reglabilă

Ghid de selecție rapidă în 3 pași

   1. Selecția alezajului: Calculați forța necesară și sarcina orizontală, rezervă ≥50% marja de siguranță; selectați MA de preferință pentru proiecte cu sarcini ușoare și medii și sensibile la costuri.

   2. Confirmarea cursei: Adăugați o marjă de deplasare suplimentară de 10 ~ 20 mm; Cursa maximă: dublă acțiune ≤500mm, simplă acțiune ≤100mm.

   3.Potrivirea configurației

     -- Funcționare: dublă acțiune → MA; retur cu arc simplu efect → MTA; reglaj precis al cursei → MAJ

     -- Pernă: alegeți perna de aer reglabilă MAC când rulați cu viteză > 500 mm/s

     -- Feedback de poziție: Toate modelele echipate cu magnet încorporat, se potrivesc cu comutatoarele magnetice CS1-G / M9B

Rezumatul unei propoziții

     Mini-cilindrul economic SOLH MA din oțel inoxidabil este interschimbabil cu seria SMC CM2/CM3, oferă variante abundente și opțiuni multiple de montare, actuator liniar rentabil pentru automatizarea sarcinilor ușoare și medii, ambalare, alimente și linii de producție electronice.
