Mini cilindru din aliaj de aluminiu din seria MAL | Cilindru pneumatic economic ușor

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și caracteristici structurale de bază

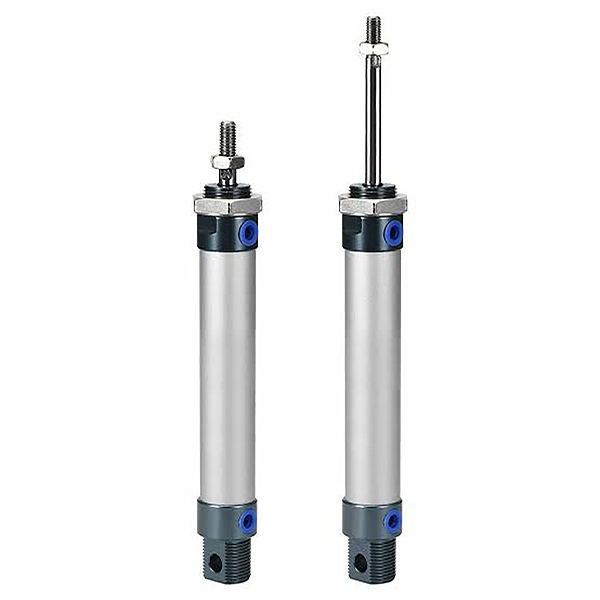

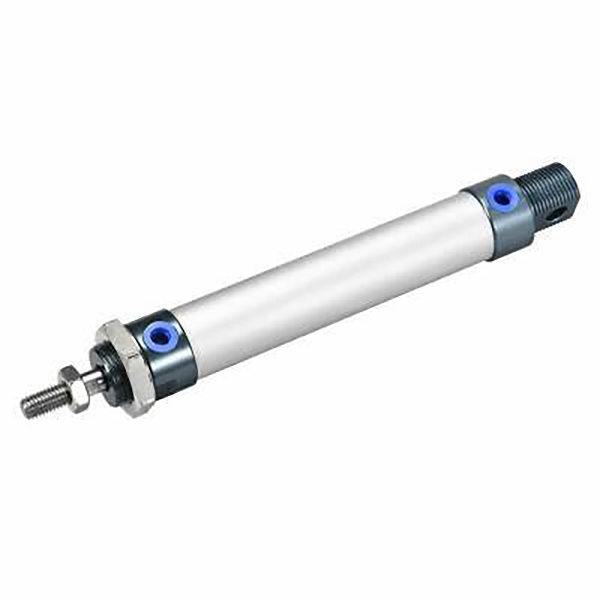

     Seria SOLH MAL este un mini cilindru pneumatic din aliaj de aluminiu, ușor, economic, recunoscut pe scară largă pe piață ca o soluție de mini cilindru rentabilă. Adoptând tub cilindric din aliaj de aluminiu anodizat și tijă de piston din oțel inoxidabil, are greutate ultra-ușoară, structură compactă și cost redus. Cu o compatibilitate puternică cu seriile MA și CM2, este ideal pentru echipamente automate cu încărcătură ușoară, sensibile la buget în electronice, ambalaje, industria ușoară și scenarii de lucru uscate cu puțin praf.

  1.1 Standard universal și interschimbabilitate ridicată

     Fabricat conform standardelor industriale universale interne, cu dimensiuni de montare unificate și specificații de interfață. Realizează o excelentă interschimbabilitate structurală și dimensională cu cilindrii principale din seria MA și CM2, susținând înlocuirea fără modificări, renovarea echipamentelor și asamblarea standardizată a loturilor.

  1.2 Structură materială ușoară

     Construit cu tub cilindric premium din aliaj de aluminiu anodizat și capace de capăt din aliaj de aluminiu, asortate cu tija pistonului din oțel inoxidabil antirugină. În comparație cu cilindrii convenționali din seria MA, seria MAL este cu 15% mai ușoară în greutate și cu aproximativ 10 mm mai scurtă în lungime totală. Oferă portabilitate remarcabilă și performanță de instalare compactă, controlând în același timp costurile în mod eficient.

  1.3 Structură stabilă de blocare a filetului

     Adoptarea tehnologiei de blocare a filetului capacului cu două capete, cu structură de asamblare strânsă și stabilă. Aspectul drept rotund simplificat asigură o structură generală simplă și dezasamblarea, întreținerea și depanarea zilnică convenabilă, reducând considerabil costurile operaționale și de întreținere ulterioare pentru liniile de producție automate ușoare.

  1.4 Mișcare diversificată și derivate funcționale

     • MAL cu dublă acțiune: Mișcare alternativă de admisie a aerului cu două capete, cel mai universal tip standard pentru automatizarea liniară convențională cu sarcină ușoară.

     • MSAL cu acțiune simplă (Push Out): Structură de împingere cu arc, extensie automată a tijei după pană de curent pentru mecanismele de resetare de siguranță.

     • MTAL cu acțiune simplă (Tragere înapoi): Structură de întoarcere cu arc, retragere automată a tijei după pană de curent pentru scenarii de poziționare de protecție.

     • MALD Tijă dublă: tija de piston cu ieșire dublă, care realizează funcționarea sincronă și cursa efectivă dublată pentru o transmisie sincronă precisă.

     • MALJ cursă reglabilă: Design cu dublă acțiune cu cursă reglabilă, care susține o poziționare precisă și o calibrare flexibilă a cursei pentru cerințe variabile de lucru.

  1.5 Tampon flexibil și sistem de etanșare durabil

     Echipat standard cu tampon tampon de cauciuc de înaltă calitate pentru reducerea de bază a zgomotului și absorbția impactului; tamponul de aer opțional îmbunătățit (cod C) reduce efectiv vibrațiile și zgomotul în timpul funcționării ciclice de mare viteză. Adoptând etanșare compozită bidirecțională cu frecare redusă, cu canal de stocare a uleiului încorporat, cilindrul are o presiune de pornire ultra-scăzută și o funcționare stabilă fără ulei, cu o durată de viață de până la 5 milioane de cicluri.

  1.6 Configurație opțională cu inducție magnetică

     Seria MAL acceptă opțional inel magnetic încorporat (cod S), perfect compatibil cu comutatoarele magnetice din seria CS1-G și SMC M9B. Realizează detectarea precisă în timp real a poziției pistonului și conectarea semnalului electric, satisfacând cerințele de poziționare automată a ciclului și monitorizare inteligentă pentru echipamentele de automatizare ușoare.

2. Completează regulile de denumire a modelului și exemplele de comandă

  1. Structura tipică a modelului: MAL25-100S-CM-FA

 2. Exemple de comenzi standard

     • Model magnetic standard cu dublă acțiune: MAL32-75S-CM (alezaj 32 mm, cursă 75 mm, coadă rotundă, cu inel magnetic)

     • Model cu acțiune simplă cu retur prin arc: MTAL20-50S-U (alezaj de 20 mm, cursă de 50 mm, coadă plată, resetare cu o singură acțiune)

     • Model cu tijă dublă cu dublă acțiune: MALD25-100S-CA (alezaj 25 mm, cursă 100 mm, coadă oscilantă, funcționare sincronă cu tijă dublă)

3. Parametrii tehnici de bază (tip standard)

4. Diagrama de referință teoretică de tracțiune și tensiune de 0,5 MPa (tijă simplă)

 4.1 Date de performanță cu dublă acțiune (MAL).

  4.2 Date de performanță cu acțiune simplă (MTAL Spring Return).

5. Forme de montare și modele derivate

  5.1 Metode de montare universale diversificate

     • CM Coada rotundă: Montare drept standard, cel mai universal tip pentru operare convențională fixă ​​liniară cu sarcină ușoară

     • CA Swing Tail: Structură de coadă oscilantă, potrivită pentru mecanisme mecanice oscilante, de răsturnare și de legătură

     • U coadă plată: Design cu coadă plată ultra-compact, perfect pentru amenajarea spațiului de instalare ultra-subțire și îngust

     • Flanșă față/spate FA/FB: Fixare cu flanșă plată față și spate, instalare verticală stabilă pentru echipamente de poziționare cu sarcină ușoară

     • Suport pentru picior LB: Fixare axială a bazei piciorului, instalare laterală convenabilă și aranjare flexibilă a echipamentelor

     • Suport dublu pentru ureche SDB: Structură cu balama dublă, care se adaptează la balansarea flexibilă și la condițiile speciale de lucru ale legăturilor

  5.2 Seria derivată de bază

     • MAL Standard cu dublă acțiune: Model universal ușor cu inel magnetic opțional pentru automatizarea generală a sarcinilor ușoare

     • MSAL/MTAL cu acțiune simplă: Tipuri de împingere cu arc / retur cu arc pentru scenarii de resetare de siguranță și poziționare de protecție

     • MALD Tijă dublă: Structură de ieșire sincronă cu două capete, dublând cursa efectivă și îmbunătățind stabilitatea funcționării

     • MALJ cursă reglabilă: Design personalizabil al cursei pentru poziționare precisă și cerințe de procesare cu cursă variabilă

     • Pernă reglabilă MALC: Structura tampon de aer îmbunătățită, reducând impactul de mare viteză și zgomotul pentru o funcționare ciclică frecventă

6. Comparație de selecție MAL vs MA

7. Ghid de selecție rapidă în 3 pași

     1. Selecția alezajului: Selectați dimensiunea corectă a alezajului pe baza greutății reale a sarcinii, rezervați o marjă de siguranță mai mare de 50%. Prioritizează seria MAL pentru proiecte de automatizare cu încărcătură ușoară și bugetare.

     2. Selectarea cursei: Cursa de lucru reală plus marja de siguranță 10~20mm; respectați limitele standard de cursă: dublă acțiune ≤500mm, simplă acțiune ≤150mm.

     3. Configurație funcțională: Alegeți MAL pentru dublă acțiune standard, MTAL pentru retur cu arc simplu, MALD pentru funcționare sincronă cu dublă tijă. Selectați perna de aer MALC pentru operare de mare viteză (>500 mm/s). Echipați inel magnetic S + comutatoare CS1-G/M9B pentru detectarea automată a poziției.

Rezumatul unei propoziții

     Mini-cilindrul din aliaj de aluminiu din seria SOLH MAL are o structură compactă ultra-ușoară, costuri ultra-scazute și opțiuni funcționale diversificate, servind drept soluție pneumatică cea mai rentabilă pentru echipamente automate mici cu încărcătură ușoară, mediu uscat și buget limitat.
