Seria MD Cilindru compact cu montaj multiplu cu instalare gratuită

Marca:SOLH de la Richge Technology

Prezentare generală a seriei de produse

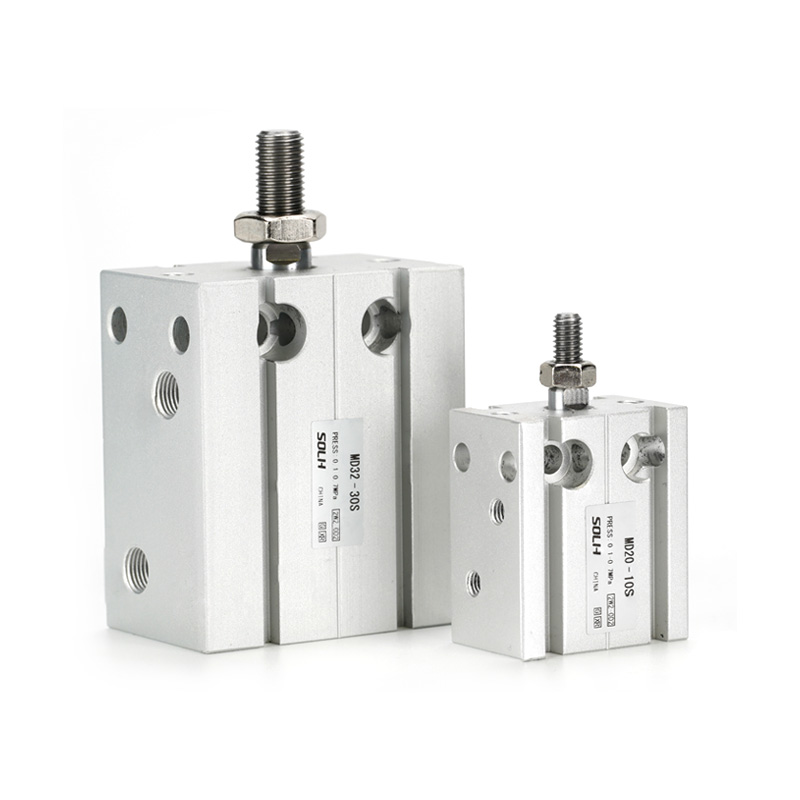

     Seria SOLH MD este un cilindru miniatural standard cu mai multe poziții cu montare liberă, cu găuri de montare cu cerc complet, formă de bloc ultra-subțire și capacitate de instalare în unghi arbitrar. Proiectat pentru spații înguste pentru echipamente, dispunere de înaltă densitate și stații de lucru cu ejectare intermitentă și poziționare cu sarcină ușoară.

     5 submodele complete acoperă tijă simplă/dublă, cu efect simplu/dublu, cursă fixă/reglabilă:

     -- MD: Tijă simplă dublă acțiune (tip universal standard)

     -- MSD: Tijă simplă cu acțiune simplă (arcuri extins)

     -- MTD: tijă simplă cu acțiune simplă (retractare cu arc în interior)

     -- MDD: Tijă dublă cu dublă acțiune (anti-torsionare fără rotație)

     -- MDJ: Tijă dublă dublă acțiune cu cursă reglabilă în spate

Tabel cu specificații tehnice de bază universală

Avantaje de proiectare structurală și performanță de bază

  1. Montare completă cu mai multe poziții în 6 direcții

     -- Găuri filetate uniforme distribuite pe față, spate, stânga, dreapta, sus și jos a corpului cilindrului; poate fi fixat în orice plan și orice unghi. Dispunerea paralelă a mai multor cilindri, unul lângă altul, maximizează utilizarea spațiului din dulap.

  2. Bloc ultra-subțire corp ușor

     -- Grosimea peretelui cu 30% ~ 50% mai subțire decât cilindrii standard cu corp rotund, corp principal din aliaj de aluminiu ușor turnat sub presiune pentru proiectarea mecanismului miniaturizat.

  3. Rulmentul tijei pistonului auto-lubrifiant

     -- Bucșă auto-lubrifiantă integrată cu frecare redusă pe tija pistonului, funcționare fără ulei, durată lungă de viață și mișcare lină și stabilă.

  4. Canale standard de montare a comutatorului magnetic

     -- Caneluri de glisare trapezoidale dedicate pe ambele părți ale corpului cilindrului; asamblare, dezasamblare și schimbare simplă de poziție a comutatoarelor cu lame magnetice fără suporturi suplimentare.

  5. Built-in front tampon tampon de cauciuc

     -- Tamponul integrat la capătul tijei absoarbe vibrațiile de impact, reduce zgomotul de funcționare și protejează dispozitivele mici și piesele de prelucrat.

  6. Tijă dublă extensibilă și variante de cursă reglabilă

     -- Tijă dublă MDD: performanță puternică anti-torsionare, deviere rotativă zero, ghidare liniară stabilă sub sarcină laterală

     -- Cursa reglabilă MDJ: șurub de reglare fină din spate pentru reglarea limitei cursei, flexibil pentru cerințele de lungime de poziționare variabilă

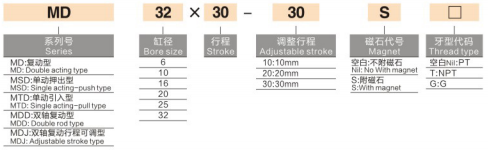

Completează regulile de denumire a modelului

  1. Model 1: Standard cu tijă simplă cu dublă acțiune MD16×30S

     -- MD = Cod de serie, cilindru compact cu acțiune dublă cu tijă simplă

     -- 16 = Diametrul alezajului (mm)

     -- 30 = lungimea cursei de bază (mm)

     -- S = inel magnetic încorporat (blank = fără magnet)

  2.Model 2: Tijă dublă reglabilă MDJ20×20-10S

     -- MDJ = Tijă dublă dublă acțiune cu reglare cursă spate

     -- 20 = Dimensiunea alezajului (mm)

     -- 20 = Cursa de bază fixă

     -- 10 = Cursa suplimentara reglabila (Cursa totala = 20 + 10 = 30mm)

     -- S = sufix opțional inel magnetic încorporat

Tabel de forță de ieșire teoretică (unitate: N)

Ghid de selecție pas cu pas și aplicații tipice

  1. Regulile de bază ale judecății de selecție

     -- Prioritate de restricție de spațiu: cavitate de instalare îngustă, aspect dens, cerere de montare în mai multe unghiuri → Alegeți cilindrul compact de bloc din seria MD

     -- Ecranul stării de sarcină: Sarcină ușoară axială pură, fără deformare laterală → Tijă simplă MD standard; Torsiune laterală / sarcină laterală decalată există → Model MDD cu tijă dublă anti-rotație

     -- Cererea de ajustare a cursei: cursa de poziționare variabilă necesită o limită fină → Varianta cu tijă dublă a cursei reglabile MDJ

     -- Feedback semnal de poziție: adăugați sufix S cu comutator magnetic CMSH/DMSH pentru detectarea cursei PLC

  2. Scenarii tipice de aplicații industriale

     -- Automatizare 3C și semiconductoare: strângere mini dispozitive, împingere material, sertizare componente, stații de poziționare precisă

     -- Echipamente automate generale: blocarea piesei de prelucrat, comutarea stațiilor, mecanisme mici de piston liniare

     -- Ansamblu aparate de uz casnic și hardware: montare prin presare pentru piese mici, închidere rapidă, distribuire micro-clei

     -- Mașini de ambalare și produse alimentare: transport de materiale cu încărcătură ușoară, prindere a produselor, separare automată de sortare

Rezumatul unei propoziții

     Cilindrul compact cu montare liberă multidirecțională SOLH MD acoperă tijă simplă/dublă, variante MDJ cu acțiune simplă/dublă și cursă reglabilă cu găuri de montare complet pe 6 laturi, tampon încorporat și inel magnetic opțional, design ultra-subțire, ușor, ideal pentru prinderea, ejectarea și poziționarea la sarcină ușoară în 3C, echipamente semiconductoare, ambalare și mini-conductori.
