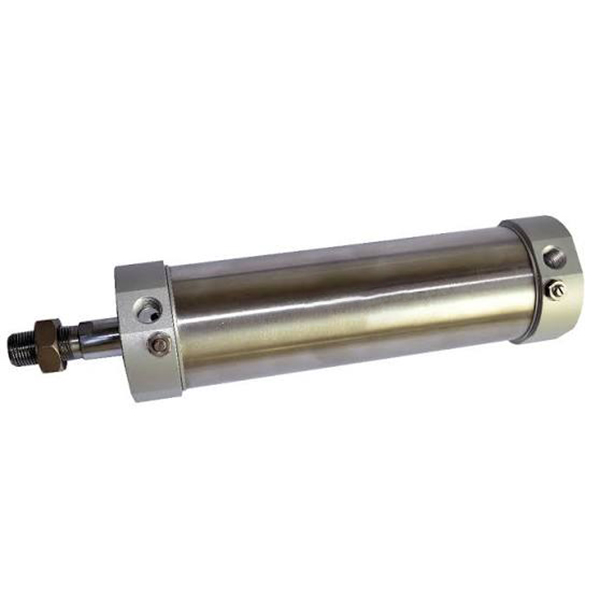

Mini cilindru din oțel inoxidabil seria MG | Cilindru pneumatic standard JIS rezistent la coroziune

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și caracteristici structurale de bază

     Seria SOLH MG este un mini cilindru pneumatic durabil din oțel inoxidabil, fabricat în conformitate cu standardele industriale JIS. Acesta acoperă un interval de alezaj de la φ20 la φ63mm, poziționat între seria economică MA și seria CM2 de vârf. Dispunând de o rezistență excelentă la coroziune, rezistență la vibrații și o durată de viață foarte lungă, oferă o performanță remarcabilă a costurilor. Complet interschimbabil cu seria SMC CM2/CM3, este aplicat pe scară largă în scenarii de automatizare cu standarde medii și înalte, inclusiv medii de lucru alimentare, farmaceutice, ambalaje, electronice, umede și slab acide.

  1.1 Standard JIS și interschimbabilitate ridicată

     Fabricat strict conform specificațiilor standard JIS, cu dimensiuni de montare unificate și standarde de interfață. Realizează interschimbabilitatea dimensională și structurală perfectă cu cilindrii din seriile SMC CM2 și CM3, care acceptă înlocuirea fără modificări, modernizarea echipamentelor de lot și potrivirea automată standardizată a liniilor.

  1.2 Structură completă anticorozivă din oțel inoxidabil

     Adoptarea tubului cilindric premium din oțel inoxidabil SUS304 și tija pistonului, asortate cu capace de capăt din aliaj de aluminiu de înaltă rezistență. Structura materialului integrat oferă o performanță excelentă rezistentă la rugină, anticoroziune și rezistentă la presiune, adaptându-se stabil la condițiile de lucru dure, cum ar fi umiditatea ridicată, praful, acidul slab și alcalii slabi, depășind cu mult cilindrii economici obișnuiți în adaptabilitatea mediului.

  1.3 Structura fermă a încapsulării laminare cu nituri

     Adoptarea tehnologiei profesionale de încapsulare prin rulare cu nituri pentru integrarea capacului de capăt și a sertării tubului cilindric. Structura generală este strânsă și fermă, cu rezistență puternică la vibrații și rezistență la impact, evitând conexiunea slăbită în timpul funcționării de înaltă frecvență pe termen lung. Forma dreaptă rotundă simplificată are o structură simplă și o întreținere zilnică convenabilă, reducând costurile operaționale și de întreținere.

  1.4 Mișcare diversificată și derivate funcționale

     • MG cu dublă acțiune: Mișcare alternativă de admisie a aerului cu două capete, cel mai universal tip standard pentru automatizarea liniară convențională.

     • MSG cu acțiune simplă (Push Out): Structură de împingere cu arc, extindere automată după pană de curent pentru mecanismele de resetare de siguranță.

     • MTG cu acțiune simplă (tragere înapoi): Structură de întoarcere cu arc, retragere automată după pană de curent pentru scenarii de poziționare de protecție.

     • Tijă dublă MGD: tija de piston cu ieșire dublă, realizând mișcarea sincronă și cursa efectivă dublată pentru o transmisie sincronă precisă.

     • Pernă reglabilă MGC: Acțiune dublă cu tampon de aer reglabil cu două capete, reducând eficient zgomotul și impactul pentru funcționarea ciclică de mare viteză.

     • Pernă cu tije duble MGCD: Structură cu tijă dublă echipată cu tampon de aer reglabil, combinând funcționarea sincronă și performanța stabilă de mare viteză.

  1.5  Sistem de etanșare cu tampon de încredere și cu frecare redusă

     Echipat standard cu tampon anti-coliziune din cauciuc de înaltă calitate pentru tamponare de bază și reducerea zgomotului; Modelele modernizate MGC/MGCD acceptă perne de aer reglabile manual cu două capete, adaptându-se perfect la condițiile de lucru de mare viteză și de sarcină grea. Adoptând etanșare compozită bidirecțională cu formă specială, cu canal de stocare a uleiului încorporat, cilindrul are o presiune de pornire ultra-scăzută, funcționare stabilă fără ulei și o durată de viață de peste 8 milioane de cicluri.

  1.6  Seria completă cu inducție magnetică încorporată

     Întreaga serie MG vine cu inel magnetic încorporat (cod S standard, nedemontabil), compatibil cu comutatoarele magnetice din seria Airtac CS1-G și SMC M9B. Acceptă detectarea precisă în timp real a poziției pistonului și conectarea semnalului electric, realizând poziționarea automată a ciclului și monitorizarea inteligentă a echipamentelor.

2. Completează regulile de denumire a modelului și exemplele de comandă

 1. Structura tipică a modelului: MG25-100S-CM-FA

 2. Exemple de comenzi standard

     • Model magnetic standard cu dublă acțiune: MG32-75S-CM (alezaj 32 mm, cursă 75 mm, coadă rotundă, inel magnetic încorporat)

     • Model cu pernă reglabilă cu dublă acțiune: MGC40-100S-CA (alezaj de 40 mm, cursă de 100 mm, coadă oscilantă, pernă de aer reglabilă)

     • Model cu acțiune simplă cu retur prin arc: MTG20-50S-U (alezaj de 20 mm, cursă de 50 mm, coadă plată, resetare cu o singură acțiune)

3. Parametrii tehnici de bază (tip standard)

4. Diagrama de referință teoretică de tracțiune și tensiune de 0,5 MPa (tijă simplă)

  4.1 Date de performanță cu dublă acțiune (MG).

  4.2 Date de performanță cu acțiune simplă (MTG Spring Return).

5. Forme de montare și modele derivate

  5.1 Metode de montare universale diversificate

     • CM Coada rotundă: Montare dreaptă standard, cel mai universal tip pentru operare liniară fixă ​​convențională

     • CA Swing Tail: Structură de coadă oscilantă, special adaptată pentru mecanismele mecanice oscilante și de răsturnare

     • U coadă plată: Design compact cu coadă plată, potrivit pentru spațiu de instalare ultra-subțire și îngust

     • Flanșă față/spate FA/FB: Fixare cu flanșă plată față și spate, instalare verticală stabilă pentru poziționarea cu sarcini grele

     • Suport pentru picior LB: Fixare axială a bazei piciorului, instalare laterală convenabilă și dispunere a echipamentului

     • Suport dublu pentru ureche SDB: Structură cu balama dublă, operare flexibilă de balansare pentru scenarii speciale de legătură

  5.2 Seria derivată de bază

     • MG Standard cu dublă acțiune: Model universal echipat magnetic pentru automatizare generală de standard mediu

     • MSG/MTG cu acțiune simplă: Tipuri de împingere cu arc / retur cu arc pentru resetare de siguranță și poziționare de protecție

     • Tijă dublă MGD: Structură de ieșire sincronă cu două capete, dublarea cursei și îmbunătățirea stabilității funcționării

     • Pernă reglabilă MGC: Structura tampon de aer îmbunătățită, preferată pentru funcționarea ciclică frecventă de mare viteză

     • Pernă cu tije duble MGCD: Integrarea sincronizării tijei duble și a tamponării reglabile pentru echipamente de mare precizie și viteză

6. Comparație de selecție MG vs MA vs CM2

7. Ghid de selecție rapidă în 3 pași

     1. Selecția alezajului: Selectați dimensiunea adecvată a alezajului pe baza greutății reale a sarcinii, rezervați o marjă de siguranță mai mare de 50%. Acordați prioritate seriei MG pentru condiții de lucru cu sarcină medie-înalta și rezistente la coroziune.

     2. Selectarea cursei: Cursa de lucru reală plus marja de siguranță 10~20mm; respectați limitele standard de cursă: dublă acțiune ≤500mm, simplă acțiune ≤150mm.

     3. Configurație funcțională: Alegeți MG pentru acțiune dublă standard, MTG pentru revenire cu arc cu acțiune simplă, MGC pentru cerințele de pernă reglabilă de mare viteză. Seria completă este pre-echipată cu inele magnetice, compatibile cu comutatoarele magnetice CS1-G și M9B pentru detectarea poziției.

Rezumatul unei propoziții

     Mini-cilindrul standard SOLH MG JIS din oțel inoxidabil echilibrează rezistența ridicată la coroziune, durata de viață lungă și performanța costurilor, cu opțiuni diversificate de mișcare și montare, servind drept soluție pneumatică de gamă medie optimă pentru echipamentele alimentare, farmaceutice, de ambalare și de automatizare a mediului umed.
