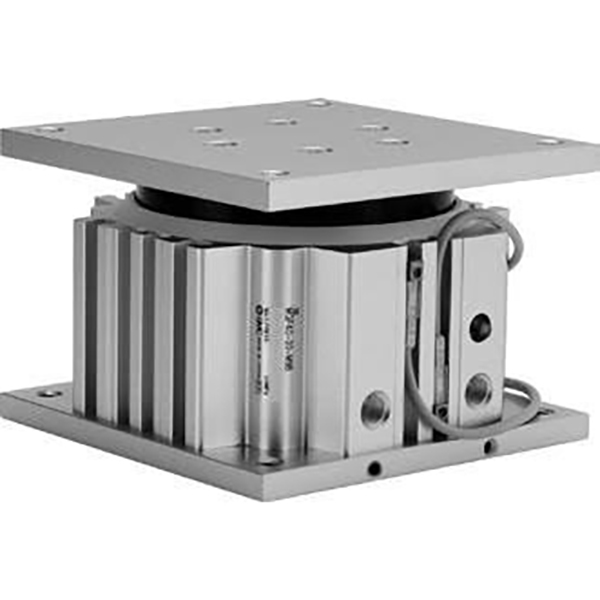

Cilindru pentru masă de ghidare seria MGF | Cilindru pneumatic anti-deformare înalt cu profil redus

Marca: SOLH by Richge Technology

Prezentare generală a produsului și caracteristici structurale de bază

     Seria SOLH MGF este un cilindru de masă de ghidare cu profil redus, prevăzut cu o structură mare concentrică a manșonului de ghidare și o capacitate uniformă de încărcare anti-deformare la 360°. Acoperind dimensiuni ale alezajului de φ40mm, φ63mm și φ100mm cu curse scurte standard de la 30mm la 100mm, acest cilindru adoptă un design ultra-subțire de înălțime joasă și acceptă montarea în două direcții de sus și de jos. Oferă performanțe excelente de sarcină anti-excentric și capacitate anti-rotație de înaltă precizie, perfect potrivit pentru condiții de lucru cu cursă scurtă și sarcină grea, cum ar fi ridicarea piesei de prelucrat, poziționarea precisă, rotirea stației și împingerea grea, servind ca soluție pneumatică preferată pentru echipamentele automate compacte.

Avantajele structurale cheie

• Profil ultra-jos și înălțime minimă: Înălțimea totală de instalare este cu 15–20% mai mică decât seria MGQ, realizând un corp ultra-subțire pentru a se potrivi cu aspectul echipamentului extrem de compact. Înlocuirea structurii tradiționale a tijei de ghidare dublă cu un manșon de ghidare concentric de diametru mare reduce greutatea totală cu aproximativ 15% și oferă performanțe anti-deflexie omnidirecționale la 360° fără sensibilitate direcțională.

• Sarcină puternică anti-excentrică și rigiditate ridicată: Manșonul de ghidare mare integrat și structura știftului anti-rotație încorporată conferă cilindrului un cuplu permis foarte mare, ajungând până la 409 N·m pentru modelul φ100mm. Suportă stabil sarcini excentrice din orice direcție de 360°, fără deformare sau blocare. Precizia anti-rotație de înaltă precizie asigură o poziționare repetată stabilă: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Montare flexibilă și aranjare a conductelor: Adoptă un design inovator de montare bidirecțională de sus și de jos, permițând instalarea fixă ​​atât pe suprafețele superioare, cât și inferioare pentru a se adapta la ridicarea orizontală, presarea verticală și scenariile de lucru multidirecționale. Echipate cu design cu fantă în T cu patru laturi (trei laturi disponibile, excluzând suprafața conductei), întrerupătoarele magnetice pot fi instalate pe patru laturi pentru detectarea flexibilă a cursei în mai multe poziții.

• Design durabil și cu întreținere redusă: Structura alternativă cu dublă acțiune cu tampoane din cauciuc cu două capete reduce efectiv impactul mișcării și zgomotul de funcționare, prelungind durata de viață a cilindrului și a echipamentelor periferice. Designul fără ulei și fără întreținere sprijină funcționarea în medii curate și reduce considerabil costurile zilnice de întreținere.

Completează regulile de denumire a modelului

Exemple de model: MGF63-50-M9BW | 10-MGF40-30-Y59B

Exemple de referință de comandă standard

• MGF40-30: alezaj de 40 mm, cursă de 30 mm, tip standard fără comutator magnetic

• MGF63-75-2S: alezaj de 63 mm, cursă de 75 mm, întrerupătoare magnetice duble pentru detectarea în două poziții

• 10-MGF100-100-Y59B: alezaj de 100 mm, cursă de 100 mm, serie curată cu puțin praf cu comutator magnetic Y59B

Parametrii tehnici de bază standard

(Condiții standard de testare: 20℃ temperatură normală, presiune nominală 0,5MPa)

1. Specificații generale de performanță

• Mod de operare: Mișcare alternativă cu dublă acțiune

• Interval de presiune de lucru: 0,1~1,0MPa; Presiune de proba: 1,5 MPa

• Temperatura ambiantă: -10℃~60℃ (mediu fără gheață)

• Viteza de operare a pistonului: 50~500mm/s

• Modul tampon: tampon de cauciuc cu două capete pentru reducerea impactului și eliminarea zgomotului

• Modul de lubrifiere: Funcționare fără ulei, fără întreținere, compatibil cu atelierele curate

2. Date teoretice de forță (unitate: N)

3. Date de cuplu permise (100 mm/s, unitate: N·m)

4. Date despre greutatea produsului (cursă de 50 mm, unitate: kg)

Scenarii tipice de aplicare

• Stații de ridicare și poziționare: Ideal pentru ridicarea cu cric a piesei de prelucrat pe linia de producție, poziționarea paleților și ejectarea dispozitivului. Structura de ghidare cu rigiditate ridicată asigură o funcționare stabilă în condiții de sarcină grea cu cursă scurtă, fără abatere de poziție.

• Virajul stației și comutarea direcției: Potrivit pentru rotirea plăcii index, răsturnarea la 90° a piesei de prelucrat și procesele de comutare automată a direcției. Precizia anti-rotație ultra-înaltă garantează o precizie constantă de prelucrare și asamblare.

• Traducere la scurtă distanță pentru sarcini grele: Perfect pentru împingerea/tragerea sarcinilor grele cu cursă scurtă și antrenarea excentrică a sarcinii în direcție arbitrară de 360°. Capacitatea anti-deflexie omnidirecțională uniformă rezolvă limitarea direcțională a cilindrilor tradiționali cu dublă tijă de ghidare.

• Echipamente automatizate de înaltă curățenie: Designul fără ulei și cu conținut scăzut de praf se adaptează la mediile stricte de lucru ale semiconductorilor, electronicelor 3C și echipamentelor medicale, îndeplinind standardele de producție curate în atelier cu cerințe reduse de întreținere.

Comparația diferențelor de bază MGF vs MGQ

Ghid de selecție rapidă în trei pași

1. Selectarea dimensiunii alezajului: Selectați alezajul corespunzător în funcție de sarcina de lucru reală. Asigurați forța teoretică ≥ sarcină reală × 1,5. Acordați prioritate dimensiunilor mai mari ale alezajului pentru condițiile de lucru cu sarcină excentrică pentru a îmbunătăți stabilitatea și performanța anti-deformare.

2. Selectarea cursei: Opțiunile standard de cursă sunt 30 mm, 50 mm, 75 mm și 100 mm. Preferați seria MGF pentru toate aplicațiile cu cursă scurtă (≤100 mm) care necesită profil redus și capacitate anti-excentric mare.

3. Selectarea configurației

￮ Detectarea cursei în două poziții: selectați configurația comutatorului magnetic dublu 2S pentru o monitorizare precisă a poziționării de la capăt la capăt.

￮ Mediu de curățenie ridicată: alegeți seria cu 10 prefixe curată și cu conținut scăzut de praf pentru a vă adapta scenariilor cu semiconductori, echipamente medicale și electronice de precizie.

Rezumatul unei propoziții

     Cilindru de masă de ghidare cu profil redus din seria SOLH MGF are înălțime de instalare ultra-subțire, capacitate de încărcare anti-deformare uniformă la 360°, cuplu mare admisibil și flexibilitate de montare bidirecțională, servind drept soluție pneumatică optimă cu cursă scurtă și sarcină grea pentru echipamente compacte de automatizare de precizie.
