Cilindru de tijă de ghidare cu cursă lungă, pentru utilizare grea, seria MGG | Cilindru pneumatic de rigiditate ultra-înaltă

Marca: SOLH by Richge Technology

Prezentare generală a produsului și caracteristici structurale de bază

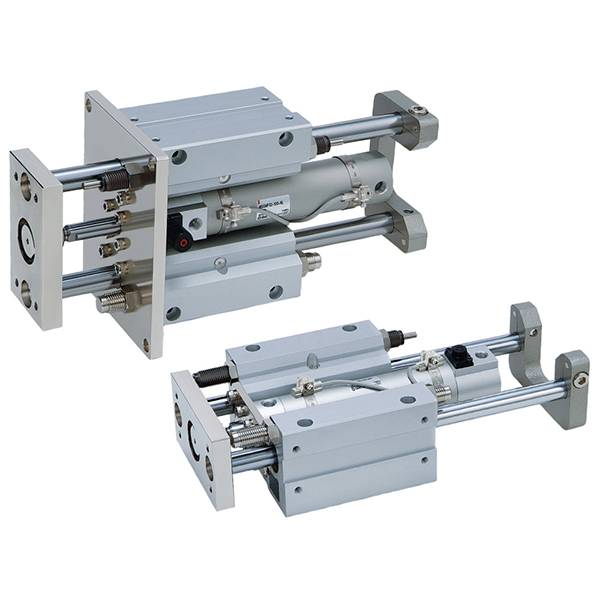

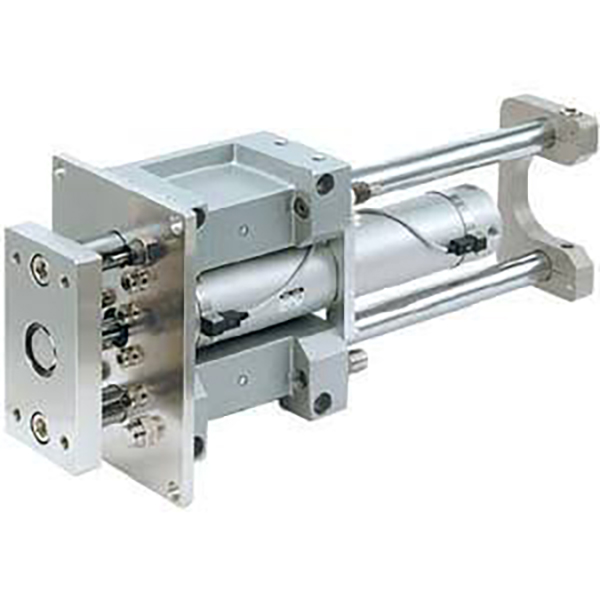

     Seria SOLH MGG este un cilindru profesional cu tijă de ghidare cu cursă lungă și rezistentă, cu un tub cilindric rotund + structură externă a tijei de ghidare dublă. Proiectată pentru rigiditate ultra-înaltă, rezistență extremă la sarcină laterală, funcționare stabilă pe cursă lungă și performanță anti-rotație de înaltă precizie, această serie acoperă dimensiuni ale alezajului de la φ20mm la φ100mm, oferind două modele configurabile: tip rulment alunecat din aliaj de carbon MGGM și tip rulment cu bile de înaltă precizie MGGL. Este special conceput pentru condiții de lucru cu cursă lungă, sarcină grea, impact mare și excentrice, aplicat pe scară largă în stațiile automate de ridicare, translație, oprire și împingere.

Avantajele structurale cheie

• Structură de rezistență ultra-înaltă: Adoptând un tub cilindric rotund gros și tije de ghidare duble externe cu diametru mare, cu design cu deschidere largă, seria MGG oferă rezistență de vârf în industrie la îndoire, torsiune și forță laterală. Capacitatea sa de încărcare laterală atinge de peste 3 ori mai mult decât a cilindrilor obișnuiți, asigurând zero coborâre la curse lungi și zero compensare la sarcini grele.

• Performanță de vârf în cursă lungă: Seria completă acceptă o cursă standard maximă de 1300 mm, depășind cu mult limitele de cursă ale seriile MGP și MGQ. Se adaptează perfect transportului de materiale pe distanțe lungi, ridicării platformei cu cursă mare și scenariilor de conducere liniară extinse.

• Configurații de rulmenți duali pentru scenarii complete

￮ MGGM (lagăr de alunecare): Echipat cu bucșă de glisare din aliaj de carbon, are rezistență superioară la sarcină laterală, rezistență la impact și rezistență la uzură, servind drept prima alegere pentru condiții de lucru dure cu încărcături grele, praf și cu impact ridicat.

￮ MGGL (rulment cu bile): Adoptând rulmenți liniari cu bile de înaltă precizie, realizează frecare ultra-scăzută, mișcare ultra-line a cursei și ciclism stabil de înaltă frecvență, ideal pentru poziționare precisă pe cursă lungă și mișcare alternativă de mare viteză.

• Tampon hidraulic standard încorporat: Spre deosebire de cilindrii tampon de cauciuc convenționali, seria MGG este echipată cu tampoane hidraulice încorporate cu două capete ca configurație standard. Absoarbe eficient energia masivă de impact generată de mișcarea cu cursă lungă și de mare viteză, eliminând zgomotul de coliziune și protejând echipamentele și piesele de prelucrat de deteriorarea impactului.

• Precizie anti-rotație ultra-înaltă: Realizează o precizie excepțională anti-rotație de ±0,02°~±0,07°, cu dimensiuni mai mari ale alezajului oferind o precizie mai mare. Modelul φ100mm atinge o precizie maximă de ±0,02°, garantând o poziționare repetată extrem de stabilă și fiabilă.

• Design modular cu întreținere redusă: Corpul cilindrului și cadrul de ghidare adoptă o structură modulară independentă, permițând înlocuirea separată a tubului cilindrului și a componentelor pistonului, ceea ce reduce considerabil costurile ulterioare de întreținere. Canelurile comutatoarelor magnetice multidirecționale suportă instalarea flexibilă de detectare a poziției.

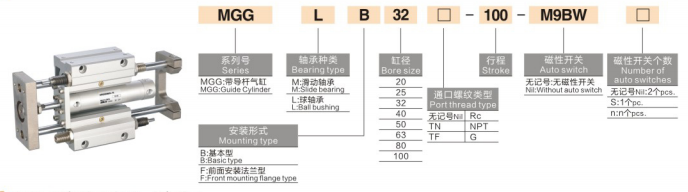

Completează regulile de denumire a modelului

Exemple de model: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Exemple de referință de comandă standard

• MGGM40-300S: alezaj de 40 mm, cursă lungă de 300 mm, tip rulment alunecat cu magnet încorporat

• MGGL25-200J-30S: alezaj de 25 mm, cursă standard de 200 mm, cursă reglabilă de 30 mm, tip rulment cu bile de precizie

• MGGM63-400F-XB6: alezaj de 63 mm, cursă de 400 mm, montare pe flanșă, cilindru rezistent la temperaturi ridicate

Parametrii tehnici de bază standard

(Condiții standard de testare: 20℃ temperatură normală, presiune nominală 0,5MPa)

1. Parametrii generali de performanță

• Interval de presiune de lucru: 0,1~1,0MPa; Presiune de proba: 1,5 MPa

• Temperatura ambiantă: -10℃~60℃ (mediu convențional fără gheață); -10℃~150℃ (versiunea -XB6 la temperatură înaltă)

• Viteza de operare a pistonului: 50~1000mm/s, special optimizat pentru operare de mare viteză cu cursă lungă

• Modul tampon: tampon hidraulic standard cu două capete, cu absorbție puternică a energiei de impact

• Modul de lubrifiere: Funcționare fără ulei, fără întreținere, potrivită pentru diverse medii industriale

2. Date teoretice de tracțiune (@0,5MPa, unitate: N)

3. Date despre greutatea produsului (cursă de 100 mm, unitate: kg)

Comparație de selecție de bază MGGM vs MGGL

Metode de montare și scenarii tipice de aplicare

1. Opțiuni de montare duală

• Tip de bază (B): Găuri pentru șuruburi pre-rezervate pe suprafețele inferioare și laterale pentru fixare directă. Dispune de asamblare și dezasamblare simplă, potrivite pentru configurația convențională a echipamentelor orizontale și verticale.

• Tip flanșă (F): Structură de montaj cu flanșă frontală, special concepută pentru împingerea verticală în jos, tragerea și condițiile de lucru cu sarcina suspendată, asigurând o rezistență stabilă a sarcinii.

2. Aplicații industriale de bază

• Platformă de ridicare cu cursă lungă: Ridicarea echipamentelor și conducerea verticală a bancului de lucru, susținând cursa ultra-lungă de maxim 1300 mm, menținând stabilitatea zero-sag sub sarcină grea cu cursă completă.

• Traducere transportoare grele: Translația piesei de prelucrat, transferul de paleți și împingerea materialului pe distanțe lungi; performanța excelentă anti-excentric și anti-offset asigură o precizie constantă a funcționării.

• Stație de oprire de mare impact: Oprirea, poziționarea și limitarea impactului piesei pe linia de producție; tamponul hidraulic standard absoarbe complet energia cinetică de impact instantanee pentru a proteja echipamentul.

• General Automation Conducere pentru sarcini grele: Ridicare jig, ejectare piese grele și antrenare excentrică a sarcinii; înlocuiește combinațiile tradiționale de cilindru despicat + stâlp de ghidaj greu pentru a simplifica structura mecanică și a îmbunătăți stabilitatea sistemului.

Comparația diferențelor de bază MGG vs MGP vs MGQ (Ghid de selecție a cheilor)

Ghid de selecție rapidă în trei pași

1. Selectarea dimensiunii alezajului: Selectați dimensiunea alezajului în funcție de sarcina de lucru reală. Păstrați forța teoretică ≥ sarcina reală × 1,5; rezervați o marjă de siguranță de 80% pentru condițiile de lucru cu cursă lungă pentru a preveni lăsarea tijei și abaterea poziției.

2. Selectarea tipului de rulment: Alegeți rulmentul glisant MGGM pentru scenarii cu sarcini grele, praf și cu impact ridicat; alege rulmentul cu bile MGGL pentru o poziționare precisă cu cursă lungă și mișcare ciclică de înaltă frecvență.

3. Selectarea configurației funcționale

￮ Cerere de cursă ultra-lungă: acordați prioritate seriei MGG (cursă maximă de 1300 mm, dincolo de capacitatea MGP/MGQ)

￮ Cerere de detectare a poziției: echipați configurația magnet S + comutatoare magnetice multidirecționale

￮ Mediu cu temperaturi ridicate: selectați opțiunea -XB6 rezistentă la temperaturi înalte (-10℃~150℃)

Rezumatul unei propoziții

     Cilindrul de tijă de ghidare cu cursă lungă, seria SOLH MGG, oferă rigiditate maximă, rezistență la impact extremă și stabilitate de 1300 mm pe cursă lungă, echipat cu tampon hidraulic standard și precizie anti-rotație ultra-înaltă, devenind soluția optimă pentru stațiile de conducere automate cu sarcină grea, cursă lungă și impact ridicat.
