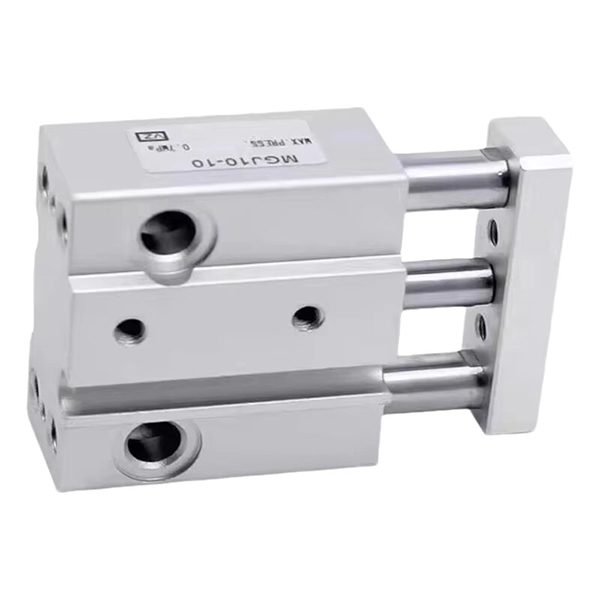

Cilindru cu tije de ghidare mini ultracompact seria MGJ | Tip anti-rotație de înaltă precizie

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH MGJ este un cilindru de tijă de ghidare ultra-mic, de înaltă precizie și ușor, special conceput pentru scenarii de micro-automatizare. Dispunând de o structură miniaturizată ultra-compactă, performanță anti-rotație precisă de ± 0,1°, montare în dublă direcție și design centralizat de conducte și cablaje pe o singură parte, această serie acoperă doar dimensiuni ale alezajului φ6 și φ10 cu cursă ultrascurtă, cuprinsă între 5 mm și 20 mm. Este perfect adaptat pentru aplicații de poziționare cu microîncărcare, spațiu limitat și de înaltă precizie în echipamente electronice, instrumente medicale și mașini de precizie, servind ca componentă executivă de bază pentru sistemele automate miniaturale.

Poziționare de bază și caracteristici structurale

1.Miniaturizare extremă și dimensiune ultra-compactă

• Acoperire cu specificații ultra-mică: Disponibil în dimensiunile alezajului ultra-mic de φ6mm și φ10mm, cu curse scurte potrivite de 5/10/15mm (φ6) și 5/10/15/20mm (φ10), concepute exclusiv pentru cerințele de conducere cu micro-cursă.

• Dimensiunea corpului subțire și subțire: Modelul ultra-compact MGJ6 are o dimensiune a corpului ultra-subțire și îngustă de 23 + cursă (lungime) × 29 mm (lățime) × 14,5 mm (înălțime), ocupând spațiu minim de instalare și adaptându-se la aspectul echipamentului compact foarte integrat.

2.Performanță anti-rotație de înaltă precizie

• Echipată cu tije de ghidare duble încorporate și structură integrată a cadrului de ghidare, seria MGJ atinge o capacitate excelentă de anti-deformare. Toleranța de rotație ultra-scăzută atinge±0,1°, evitând eficient deviația de poziție în timpul strângerii, asamblarii și ajustării fine a micro-pieselor și asigurând o precizie constantă a poziționării de înaltă precizie.

3.Montare flexibilă și centralizatăProiectarea conductelor

• Suport de montare în dublă direcție: Atât suprafața inferioară, cât și cea din spate sunt rezervate pentru instalare fixă, susținând aspectul cu mai multe unghiuri în spații înguste și restrânse, cu o puternică adaptabilitate la scenă.

• Conducte și cablaje centralizate pe o singură parte: Țevile de aer și liniile de comutatoare magnetice sunt aranjate pe o singură parte uniform, realizând cablaje îngrijite și standardizate în timpul aranjamentului dens cu mai mulți cilindri, simplificând instalarea la fața locului și întreținerea ulterioară.

• Instalare întrerupător dublu pentru cursă ultra-scurtă: Chiar și cursa minimă de 5 mm poate fi echipată cu două întrerupătoare magnetice, realizând detectarea completă a poziției ambelor capete de cursă fără unghi mort.

4.Funcționare ciclică ușoară și durabilă

• Greutate corporală ultra-ușoară: Greutate totală extrem de scăzută - MGJ6-5 este de numai 27,3 g, iar MGJ10-20 cu specificații maxime este de doar 63,2 g, ceea ce reduce foarte mult sarcina echipamentului și este potrivit pentru mecanisme micro-automatizate ușoare.

• Funcționare stabilă și fără întreținere: Adoptând un design de lubrifiere fără ulei, cu tampoane din cauciuc cu două capete, susține mișcarea ciclică de înaltă frecvență cu sarcină ușoară pe termen lung, oferind zgomot redus, funcționare stabilă și durată lungă de viață.

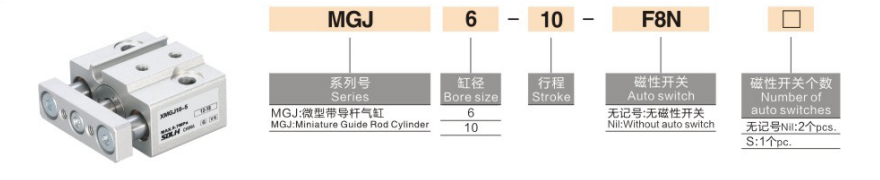

Completează regula de codificare a modelului

Exemple de model: MGJ6-10-F8N | MGJ10-15S

Exemple de referință de comandă standard

• MGJ6-5: alezaj φ6, cursă de 5 mm, tip standard fără întrerupător magnetic

• MGJ10-15-2S: alezaj φ10, cursă de 15 mm, echipat cu 2 întrerupătoare magnetice pentru detectarea poziției duble

• MGJ6-10-F8N: alezaj φ6, cursă de 10 mm, asortată cu comutatorul magnetic D-F8N

Specificații tehnice de bază (20℃, 0,5MPa Stare standard)

1. Specificații generale de bază

• Mod de operare: Mișcare alternativă cu dublă acțiune

• Interval de presiune de lucru: 0,15~0,7MPa; Presiune de proba: 1,05 MPa

• Temperatura ambiantă: -10℃~60℃ (mediu de lucru fără gheață)

• Viteza de operare a pistonului: 50~500mm/s

• Modul tampon: tampon de cauciuc cu două capete pentru o absorbție stabilă a impactului

• Modul de lubrifiere: Funcționare fără ulei și fără întreținere

2.Impingerea teoretică de ieșire (@0.5MPa)

3.Specificații pentru greutatea produsului (g)

Scenarii tipice de aplicații industriale

• Echipamente electronice de precizie: Micro prinderea componentelor telefonului mobil și camerei, împingerea plăcii PCB minuscule, poziționarea sertării terminalelor și asamblarea de precizie a micromodulului.

• Instrumentatie medicala: Comutarea supapelor în miniatură, ridicarea și coborârea acului de prelevare și conducerea precisă a echipamentelor medicale minim invazive, îndeplinind cerințele de funcționare curată și stabilă de calitate medicală.

• Mașini de precizie și optică: Poziționarea ansamblului micro-pieselor, reglarea fină a lentilelor optice, calibrarea micro-deplasării sondei de detectare și mecanisme de micro-ajustare de înaltă precizie.

• Industria semiconductoarelor: Micro-traducere a plachetelor minuscule, ridicare și poziționare a jigurilor în miniatură și acțiune executivă cu încărcare ușoară în ateliere de semiconductori curați fără praf.

Comparație de bază pentru seria MGJ vs seria MGP (mini vs standard)

Ghid de selecție rapidă

1. Selectarea dimensiunii alezajului: Alegeți φ6mm pentru sarcina de lucru ≤10N; alegeți φ10mm pentru sarcina de lucru ≤30N, potriviți cu factorul de siguranță ≥2 pentru o funcționare stabilă.

2. Selectarea specificației cursei: Selectați cursa ultrascurtă de 5/10/15/20 mm în funcție de cerințele reale de conducere cu micro-deplasare.

3. Configurația comutatorului magnetic: Selectați 2S pentru detectarea poziției duble; selectați un singur S pentru feedback-ul semnalului single-end; fără marcaj pentru modelul de bază fără întrerupător.

Rezumatul unei propoziții

     Cilindru mini-tijă de ghidare ultracompact din seria SOLH MGJ are dimensiuni micro, precizie anti-rotație mare de ±0,1°, funcționare ușoară fără ulei și montare flexibilă, fiind actuatorul micropneumatic optim de înaltă precizie pentru automatizări în miniatură, echipamente medicale și electronice cu spațiu limitat.
