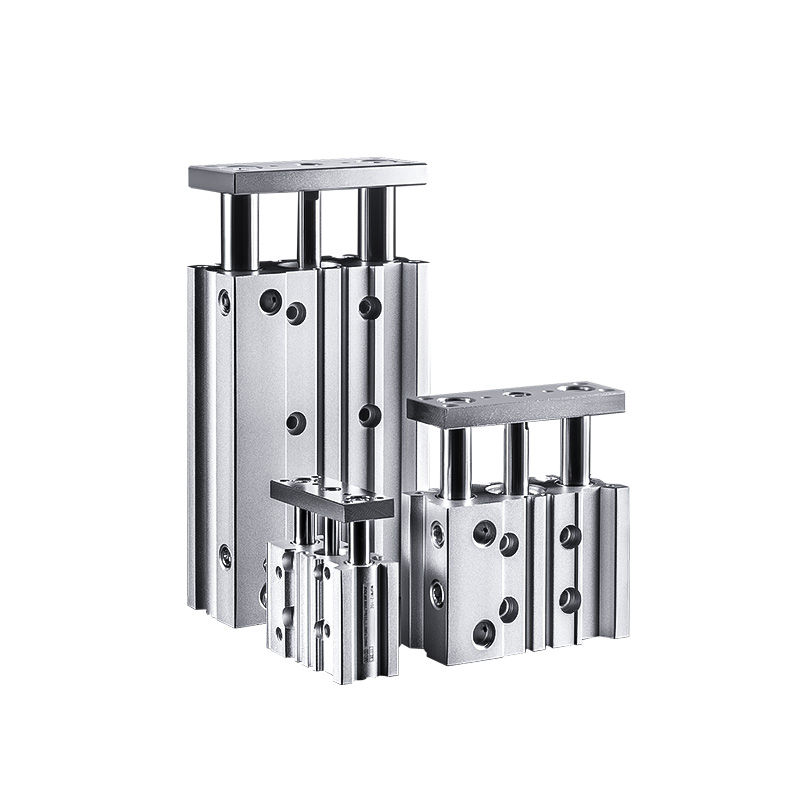

Cilindru compact cu tijă de ghidare subțire din seria MGP | Cilindru pneumatic de înaltă rigiditate fără rotație

Marca: SOLH by Richge Technology

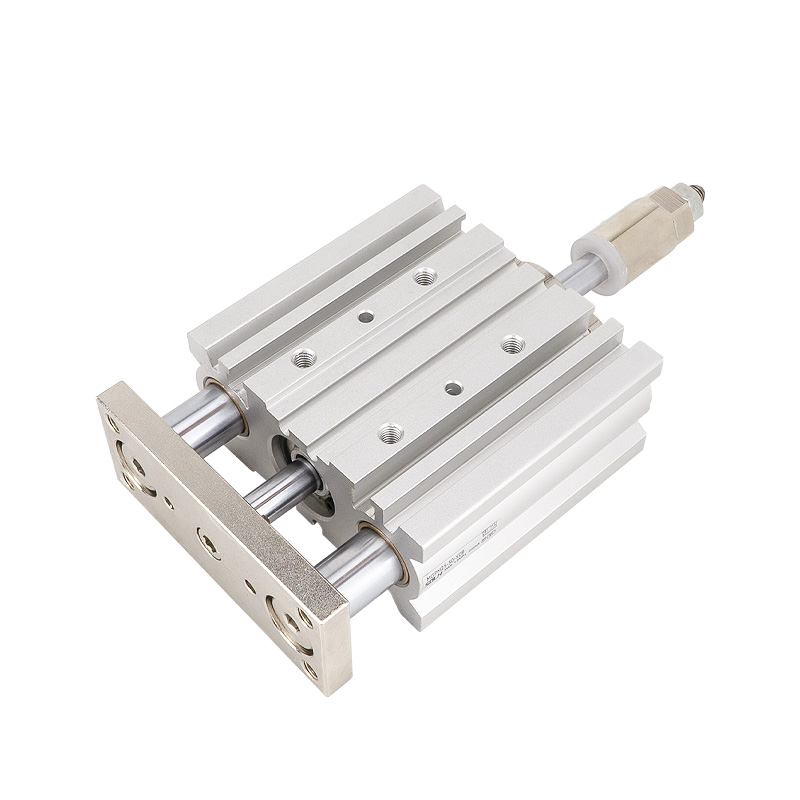

Prezentare generală a produsului și caracteristici structurale

     Seria SOLH MGP este un cilindru cu tijă dublă de ghidare, de tip subțire, de mare rigiditate, care integrează un corp de cilindru, tije de ghidare duble și rulmenți de precizie. Dispunând de performanță anti-torsionare încorporată și rezistență puternică la sarcina laterală, nu necesită mecanism de ghidare extern. Cu un corp plat ultra-subțire și un design ușor (greutate redusă cu 17%~24% în comparație cu cilindrii convenționali), se potrivește perfect planurilor de automatizare compacte pentru scenarii de presare, poziționare, ridicare și transfer al piesei de prelucrat. Trei tipuri de rulmenți interschimbabili acoperă condiții de lucru grele, de mare viteză și de ultra-precizie, realizând soluții de antrenare liniară universală pentru întreaga scenă.

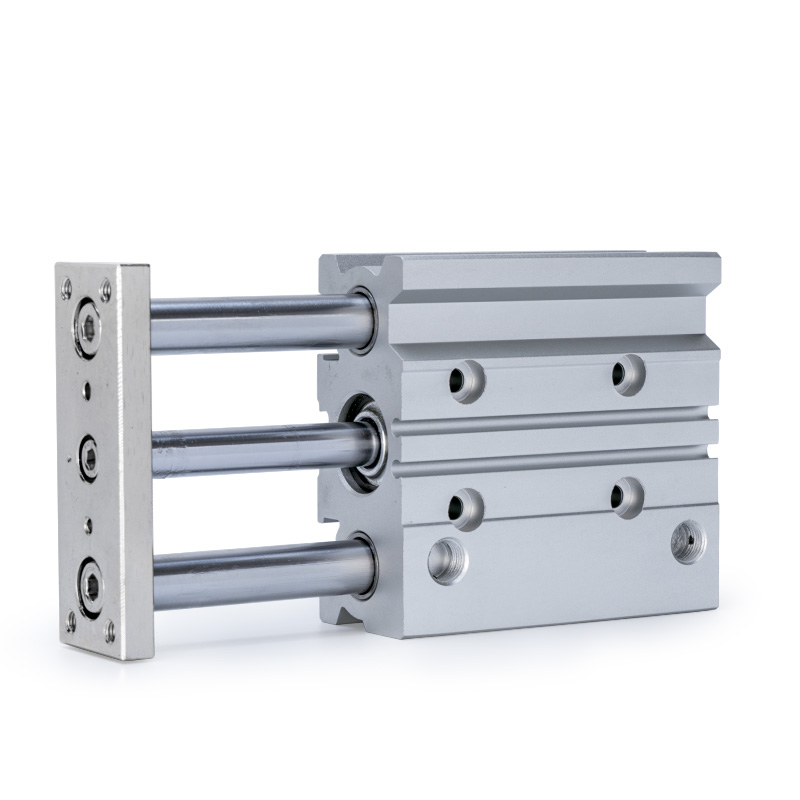

Avantajele structurale de bază

• Design coaxial cu tije de ghidare dublă: Pistonul și tijele de ghidare duble adoptă un aspect coaxial integrat pentru a asigura funcționarea sincronă, eliminând efectiv deformarea și torsiunea în timpul mișcării și îmbunătățind considerabil rigiditatea și stabilitatea generală.

• Opțional Multi-Type Buffering: Tampoane standard de cauciuc cu două capete pentru funcționare convențională stabilă; tampon de aer opțional (tip AZ, disponibil pentru alezaj ≥20 mm) pentru a elimina impactul rigid în timpul mișcării ciclice de mare viteză și de sarcină mare.

• Corp ușor ultra-subțire: Structura subțire plată optimizată economisește spațiu de instalare și reduce greutatea totală a echipamentului, potrivită pentru proiectarea echipamentelor automate compacte extrem de integrate.

• Canelură magnetică încorporată: Canelură rezervată pentru tija de ghidare pentru instalarea directă a comutatorului magnetic fără suporturi suplimentare, permițând configurarea simplă și ordonată a semnalului de poziție.

Trei subseri principale (clasificarea rulmenților și baza de selecție a cheilor)

     Seria MGP este împărțită în trei submodele bazate pe structuri interne de rulment, care acoperă scenarii de ultraprecizie cu frecare scăzută, viteză mare, rezistente la uzură și cu degajare zero, care reprezintă baza de bază pentru selecția rapidă a modelului.

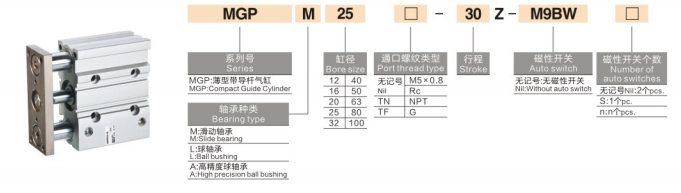

Completează regulile de denumire a modelului

Exemplu de model: MGPM20-50Z-M9B

1.Definirea segmentului de cod

• Cod de serie: MGP + sufix de rulment (M/L/A), reprezentând cilindrul de tijă dublă de ghidare de tip subțire cu diferite configurații de rulmenți

• Dimensiunea alezajului: 12/16/20/25/32/40/50/63/80/100 (mm, specificații standard industriale complete)

• Lungimea cursei: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (gamă standard de cursă completă)

• Configurație tampon și inel magnetic

￮ Z: Tip standard, tampon de cauciuc cu două capete + inel magnetic încorporat, compatibil cu instalarea comutatorului magnetic

￮ AZ: tip tampon de aer (numai pentru alezajul ≥20mm), rezistă eficient la impact în timpul operațiunilor de mare viteză și cu sarcini grele

￮ Fără sufix: Fără inel magnetic, întrerupătorul magnetic nu poate fi instalat

• Comutator magnetic: Opțional M9B, A93, D-M9N și alte modele, instalate direct în canelurile tijei de ghidare fără suporturi de montare

2. Exemple de comenzi tipice

• MGPM20-50Z: alezaj de 20 mm, cursă de 50 mm, rulment de alunecare, tampon de cauciuc standard cu inel magnetic

• MGPL25-100Z-A93: alezaj de 25 mm, cursă de 100 mm, tip rulment cu bile de mare viteză, cu comutator magnetic A93

• MGPA32-75AZ: alezaj de 32 mm, cursă de 75 mm, rulment de înaltă precizie, tampon de aer pentru operare anti-impact de înaltă precizie

Parametrii tehnici de bază generali

(Condiții standard de testare: 20℃ temperatură normală, presiune de lucru nominală)

• Mod de operare: Mișcare alternativă cu dublă acțiune

• Interval de presiune de lucru: 0,12~1,0MPa; Presiune minima de pornire: 0,1 MPa

• Presiunea de probă: 1,5 MPa

• Temperatura ambiantă: -10℃~60℃ (este necesar un mediu fără gheață)

• Viteza de operare: 50~500mm/s (MGPL max 500mm/s; MGPM/MGPA max 400mm/s)

• Modul tampon: tampon de cauciuc standard cu două capete; tampon pernă de aer opțional pentru alezaj 20~100mm

• Precizie fără rotație: MGPM ±0,05~0,07mm; MGPL ±0,03~0,05mm; MGPA ±0,01 mm

Specificația dimensiunii portului

• Alezaj 12/16 mm: M5×0,8

• Alezaj 20/25/32mm: PT1/8

• Alezaj 40/50mm: PT1/4

• Alezaj 63/80/100mm: PT3/8

Date teoretice de tracțiune și tensiune (@0,5MPa, unitate: N)

Ghid de selecție rapidă cu o singură propoziție

1. Selectarea modelului de rulmenți: Alegeți MGPM pentru medii cu sarcini grele, rezistente la uzură și cu praf; alegeți MGPL pentru ciclism de mare viteză, frecare scăzută și frecvente; alegeți MGPA pentru poziționare ultra-precizie și cerințe de precizie de mare repetare.

2. Configurație inel magnetic: Selectați sufixul Z pentru echipamentele care necesită detectarea poziției și feedback-ul semnalului; alegeți tipul de bază non-Z dacă nu este necesară nicio funcție de comutare.

3. Selectarea modului tampon: Adoptați tamponul de aer AZ pentru condiții de lucru de mare viteză, cursă lungă și cu impact mare; tampon de cauciuc standard este aplicabil pentru scenariile generale convenționale.

4. Potrivirea alezajului și cursei: Selectați dimensiunea alezajului adecvată în funcție de cerințele reale de sarcină și tracțiune; intervalul de cursă standard este de 5 ~ 300 mm pentru a satisface majoritatea cerințelor de automatizare industrială.

Scenarii tipice de aplicare

• Automatizare electronică: poziționarea plăcii PCB, presarea componentelor, ridicarea micro-modulelor și asamblarea precisă a pieselor electronice.

• Echipamente de detectie de precizie: Ridicarea sondei de detectare, poziționarea și strângerea piesei de prelucrat, montare și calibrare de înaltă precizie.

• Mașini de ambalare și logistică: Transferul piesei de prelucrat pe distanțe scurte, ridicarea și poziționarea materialului, acțiune stabilă de alimentare alternativă.

• Automatizare industrială generală: Echipament compact de limitare a poziționării, presare auxiliară de ștanțare, funcționare ciclică grea la viteză mică în ateliere cu praf.

Rezumatul unei propoziții

     Cilindru compact subțire de tijă de ghidare din seria SOLH MGP integrează trei configurații de rulmenți pentru a acoperi scenarii de rezistență grea, viteză mare și ultra-precizie, având rigiditate ridicată, rezistență puternică la sarcină laterală și design care economisește spațiu, servind drept cel mai versatil cilindru universal de antrenare liniar cu ghidaj dublu pentru automatizarea industrială.
