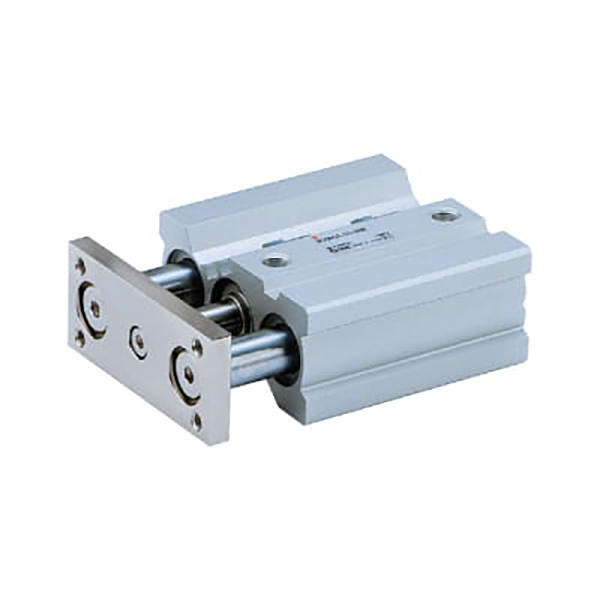

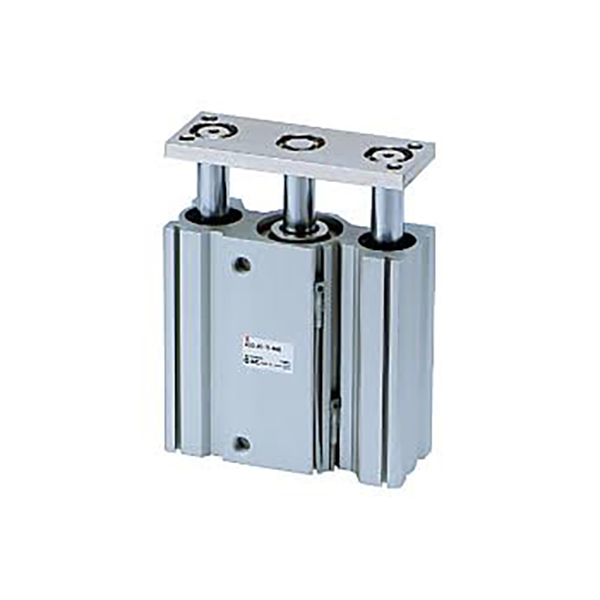

Cilindru compact cu tije de ghidare din seria MGQ

Seria MGQ Cilindru compact subțire cu tijă de ghidare | Cilindru pneumatic anti-rotație de înaltă rigiditate

Marca: SOLH by Richge Technology

Prezentare generală a produsului și caracteristici structurale de bază

     Seria SOLH MGQ este un cilindru subțire integrat cu tijă de ghidare proiectat pentru stațiile de automatizare cu spațiu limitat. Adoptând o structură de tijă de ghidare integrată ultra-subțire, oferă o rezistență remarcabilă la sarcina laterală și o performanță anti-rotație de înaltă precizie. Acoperind o gamă completă de alezaj de la φ12mm la φ100mm, seria oferă două configurații de rulmenți de bază: rulment de glisare MGQM și rulment cu bile MGQL. Este aplicat pe scară largă pentru scenarii precise de împingere, ridicare, oprire și poziționare a piesei de prelucrat care necesită o instalare compactă, ghidare rigidă și operare fără deformare.

Avantajele structurale cheie

• Corp integrat ultra-subțire: Tijele de ghidare și corpul cilindrului sunt turnate integral, reducând grosimea totală cu 50% în comparație cu cilindrii tradiționali ai tijei de ghidare. Este alegerea optimă pentru proiectarea echipamentelor extrem de compacte și configurațiile de instalare cu spațiu limitat.

• Structură de înaltă rigiditate cu ghidaj dublu: Suportul simetric al tijei de ghidare dublă îmbunătățește foarte mult rezistența la sarcină laterală, cu o capacitate de încărcare laterală de peste două ori mai mare decât a cilindrilor de oprire obișnuiți. Rezistă eficient la îndoire și torsiune, adaptându-se la sarcinile excentrice și la condițiile de lucru de impact.

• Precizie anti-rotație de vârf: tipul de rulment cu bile MGQL realizează o precizie ultra-înalta de non-rotație de ±0,04°~±0,08° (precizie mai mare cu alezaj mai mare); Tipul de rulment de glisare MGQM oferă o precizie stabilă de poziționare de ± 0,05 ° ~ ± 0,10 °, îndeplinind diverse cerințe de poziționare de precizie.

• Configurație cu rulmenți duali pentru scenarii complete: Rulment de glisare (MGQM) pentru medii cu sarcini grele, praf și dure cu costuri reduse; rulment cu bile (MGQL) pentru mișcare ultra-line cu frecare scăzută și ciclism precis de înaltă frecvență.

• Configurație Premium standard: Inel magnetic încorporat pentru compatibilitate cu comutatorul magnetic, tampon de cauciuc cu două capete pentru o funcționare stabilă și design fără ulei, fără întreținere, potrivit pentru medii industriale curate.

• Specificații standard complete: Dimensiuni complete ale alezajului de la φ12mm la φ100mm, cu cursa standard variind de la 25mm la 250mm, acoperind majoritatea scenariilor de automatizare a sarcinilor medii și mari.

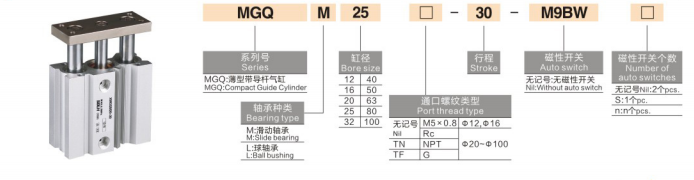

Completează regulile de denumire a modelului

Exemplu de model: MGQM32-50-M9BW-XB6

Exemple de referință de comandă standard

• MGQM25-30: alezaj de 25 mm, cursă de 30 mm, tip standard de rulment glisant

• MGQL40-75-2M9B: alezaj de 40 mm, cursă de 75 mm, tip rulment cu bile cu comutatoare magnetice duble

• MGQM50-100-XB6: alezaj de 50 mm, cursă de 100 mm, model de rulment de alunecare rezistent la temperaturi ridicate

Parametrii tehnici de bază standard

(Condiții standard de testare: 20℃ temperatură normală, presiune nominală 0,5MPa)

1. Parametrii generali de performanță

• Interval de presiune de lucru: 0,12~1,0MPa (φ12/16); 0,1~1,0MPa (φ20~100)

• Temperatura ambiantă: -10℃~60℃ (mediu convențional fără gheață); -10℃~150℃ (versiunea XB6 la temperatură înaltă)

• Viteza de operare a pistonului: 50~500mm/s (φ12~63); 50~400mm/s (φ80/100 alezaj mare)

• Modul tampon: tampon de cauciuc standard cu două capete; tampon de aer opțional pentru condiții de lucru cu impact puternic

• Modul de lubrifiere: Funcționare fără ulei, fără întreținere, potrivită pentru ateliere curate

2. Date teoretice de tracțiune (@0,5MPa, unitate: N)

3. Date despre greutatea produsului (cursă de 50 mm, unitate: kg)

Comparație de selecție de bază MGQM vs MGQL

Metode de montare și scenarii tipice de aplicare

1. Design flexibil cu mai multe monturi

• Montare directă pe corp: Găuri rezervate pentru șuruburi pe suprafețele superioare, inferioare și laterale pentru fixare directă; modelele de peste φ32mm au caneluri pentru comutator pe 4 laturi pentru instalarea comutatorului magnetic omnidirecțional, permițând asamblarea și întreținerea rapidă.

• Montaj auxiliar optional: Sunt disponibile accesorii pentru flanșă (F) și suport pentru picior (L), care acceptă dispunerea orizontală și verticală cu mai multe unghiuri pentru a se adapta la diversele modele structurale de echipamente.

2. Aplicații industriale de bază

• Automatizarea liniilor transportoare: Oprirea piesei de prelucrat, pozitionarea paletilor si ridicarea materialului; rezistența puternică la impact previne deplasarea piesei de prelucrat în timpul transportului și limitării de mare viteză.

• Procesare electronică de precizie 3C: scoaterea pinului PCB, poziționarea sertării terminalelor și translația ușoară a piesei de prelucrat; Precizia ridicată anti-rotație asigură o asamblare de precizie fără deformare.

• Mașini de ambalare: Conducerea deflectorului material, comutarea poarta silozului și împingerea materialului pe distanțe scurte; Corpul ultra-subțire se adaptează perfect la aspectul echipamentului de ambalare compact.

• Automatizare industrială generală: Ridicare jig, ejectare piesă și antrenare excentrică a sarcinii; înlocuiește combinațiile tradiționale separate de cilindru + tijă de ghidare pentru a simplifica structura echipamentului și a reduce costurile.

Comparație cuprinzătoare din seria MGQ vs MGP vs MGG

Ghid de selecție rapidă în trei pași

1. Selectarea dimensiunii alezajului: Calculați forța necesară pe baza sarcinii reale; selectați dimensiunea alezajului cu tracțiune teoretică ≥ sarcină reală × 1,5, rezervând o marjă de siguranță de 50% pentru a evita suprasarcina.

2. Selectarea tipului de rulment: Alegeți rulmentul glisant MGQM pentru condiții de lucru cu sarcini grele, praf și excentrice; alege rulmentul cu bile MGQL pentru poziționare de înaltă precizie și mișcare ciclică de înaltă frecvență.

3. Selectarea configurației funcționale

￮ Cerere de detectare a poziției: echipați întrerupătoare magnetice M9B/M9BW (instalare pe 4 laturi disponibilă pentru alezaj ≥32 mm)

￮ Mediu cu temperaturi ridicate: selectați opțiunea -XB6 rezistentă la temperaturi înalte (max 150 ℃)

￮ Operare cu impact puternic: upgrade la tampon de aer opțional (standard cu tampon de cauciuc)

Rezumatul unei propoziții

     Cilindrul de tijă de ghidare ultrasubțire de rigiditate ridicată din seria SOLH MGQ integrează design care economisește spațiu, capacitate puternică de încărcare anti-laterală și precizie anti-rotație ultra-înaltă, oferind soluții de conducere liniară rentabile și de înaltă stabilitate pentru stații de oprire, ridicare și împingere automate compacte, precise și grele.
