Gripper pneumatic paralel ultra-subțire seria MHF2

Marca: SOLH by Richge Technology

Prezentare generală a produsului

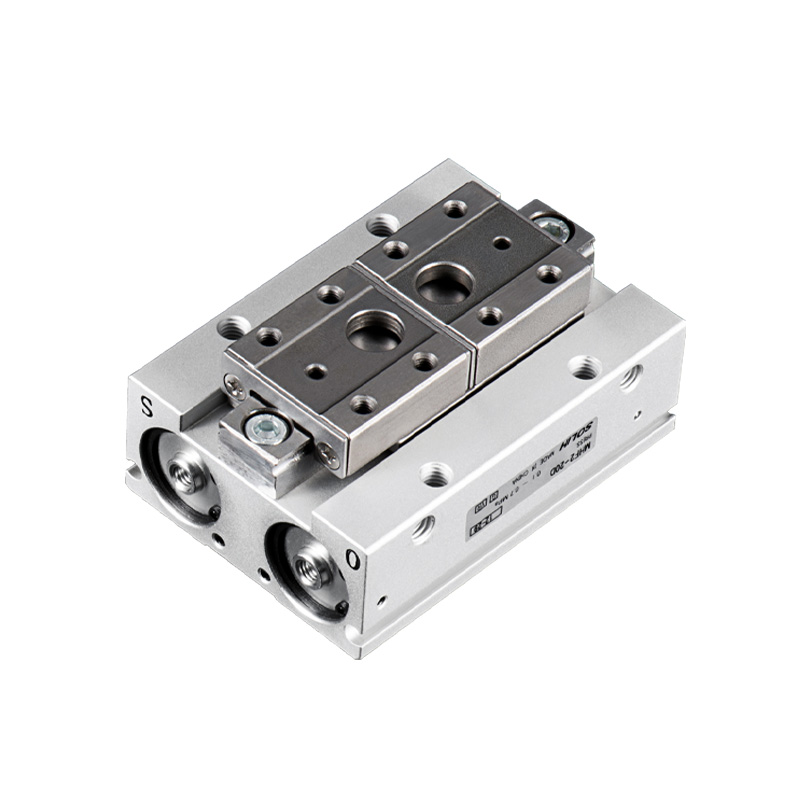

     Seria SOLH MHF2 este un ghidaj liniar ultraplat cu două fălci de prindere paralelă cu două fălci. Punctul principal: Înălțimea corpului de numai 1/3 față de dispozitivul de prindere MHZ2 echivalent, reduce în mod eficient momentul de încovoiere la capăt, menținând în același timp o precizie ridicată de poziționare. Trei intervale de cursă opționale disponibile. Structura de montare pe patru laturi. Special conceput pentru aplicații de înaltă precizie, cu încărcare redusă, cu spațiu ultralimitat: module liniare miniaturale, robot mic EOAT, semiconductori, electronice și stații de asamblare de precizie.

Structura de bază și principiul de funcționare

     -- Structură: piston dublu + șină de ghidare liniară de precizie (Φ25/Φ32 adoptă ghidaj de rulment cu bile circulante). Mișcare liniară pură paralelă a maxilarului fără balansare, rigiditate ridicată. Corp principal din aliaj de aluminiu, fălci din oțel inoxidabil, inel magnetic încorporat. Canale de montare a comutatorului magnetic pe patru laturi; opțiuni de montare: orificiu filetat de jos / gaură filetată laterală / instalare prin orificiu traversant.

     -- Tip de acțiune: Doar cu dublă acțiune D (control aerian bidirecțional, fără versiune cu acțiune simplă). Supapă de accelerație încorporată pentru viteză de mișcare reglabilă și funcționare lină.

     -- Dispoziție ultra-plată: Înălțimea redusă cu aproximativ 66% în comparație cu MHZ2 la o forță de strângere egală, scăzând foarte mult momentul de încovoiere la capăt și îmbunătățind stabilitatea poziționării.

     -- Configurație cursă: 3 opțiuni de cursă per alezaj: D (Scurt) / D1 (Mediu) / D2 (Lung) pentru a se potrivi cu diferite lățimi ale piesei de prelucrat.

     -- Precizie de poziționare: Precizie de repetare ± 0,04 ~ ± 0,05 mm, stabilă în ciclism de înaltă frecvență.

Completează regula de codificare a modelului

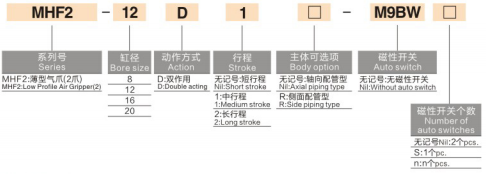

  1. Exemplu de model: MHF2-16D1-S-M9BW

 2. Exemplu de comandă standard

  2.1 MHF2-20D2-S-M9BW

     -- Alezaj 20, cursă lungă D2, inel magnetic încorporat, întrerupător magnetic M9B cu cablu de 1 m.

Specificații tehnice de bază universale

Tabel cu date privind cursa și forța de strângere (0,5 MPa, fălci standard)

     Notă importantă: Forța de strângere scade pe măsură ce lungimea extensiei maxilarului L crește. Trebuie verificat momentul încovoietor admis în timpul selecției, factor de siguranță ≥1,5.

Scenarii de aplicare preferate pentru MHF2

     -- Spațiu de instalare strict limitat și înălțime restricționată: module liniare subțiri, efector de capăt robot miniatural

     -- Cere moment de încovoiere scăzut, paralel stabil de înaltă precizie: semiconductor, electronică 3C, asamblare hardware de precizie

     -- Cerință de potrivire flexibilă a cursei: alegeți cursa scurtă/medie/lungă pentru a adapta diferite lățimi ale piesei de prelucrat

     -- Aveți nevoie de montare în mai multe unghiuri și de detectare a poziției cu două părți pentru un mecanism integrat compact

Ghid de selecție a cheilor

     -- Selectați dimensiunea alezajului și cursa în funcție de constrângerile de înălțime și lățimea piesei de prelucrat: secvența prioritară D (scurtă) → D1 (mediu) → D2 (lung)

     -- Adăugați sufixul -S inel magnetic + comutator M9B/M9N/M9P dacă feedbackul privind poziția fălcilor deschise/închise este cerut de PLC

     -- Selecția montajului: orificiu filetat standard (implicit); sufixul -2 pentru instalarea prin orificiu, potrivit pentru platforme subțiri și suporturi

     -- Verificare sarcină: Lungimea extensiei fălcilor de control L; evitați sarcina compensată excesivă care depășește momentul de încovoiere admisibil

     -- Alezaj mare Φ25/32: adoptați ghidajul rulmentului cu bile circulante, rigiditate mai mare pentru piese de prelucrat moderat mai grele

Rezumatul unei propoziții

     Gripa pneumatică paralelă cu dublă acțiune SOLH MHF2 ultra-subțire are un design ultra-scăzut, trei grade de cursă opțiuni, montare pe patru laturi și precizie înaltă de ± 0,04 ~ ± 0,05 mm, echipată cu întrerupătoare magnetice compatibile din seria M9, ​​soluție de prindere compactă ideală cu moment de încovoiere scăzut pentru robot miniatural EOAT, semiconductor și automatizare 3C.
