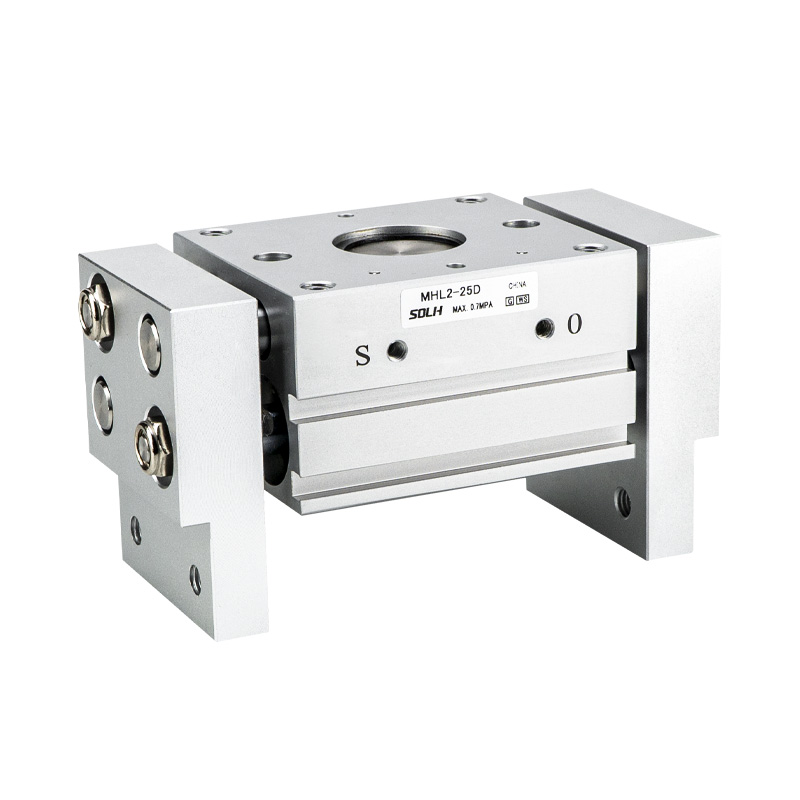

Gripper pneumatic paralel cu deschidere largă seria MHL2

Marca: SOLH by Richge Technology

Prezentare generală a produsului

      Seria SOLH MHL2 este o prindere paralelă sincronă cu cremalieră și pinion cu cursă largă. Avantaje principale: forță de strângere puternică, cursă de deschidere ultra-largă, rigiditate structurală ridicată și opțiuni de montare versatile. Potrivit pentru transportul piesei grele și mari, prinderea pieselor de dimensiuni mari și strângerea paralelă la sarcină mare. Adoptat pe scară largă în încărcarea/descărcarea automată, instalațiile pentru mașini-unelte și mașinile de ambalare.

Structura de bază și principiul de lucru

     -- Transmisie: mecanismul cu cremalieră și pinion asigură mișcarea sincronă a fălcilor fără decalaj; Dispunerea cu două pistonuri oferă o forță de strângere puternică într-un contur compact.

     -- Construcție: Corp din aliaj de aluminiu, fălci din oțel inoxidabil, inel magnetic încorporat. Toți arborii rotativi adoptă rulmenți din rășină impregnați cu ulei plus garnituri de ștergere de praf integrate, rezistență bună la praf și durată de viață extinsă.

     -- Mod de funcționare: numai cu dublă acțiune (D), fără o variantă cu acțiune simplă. Accelerație reglabilă încorporată pentru control fluid al vitezei. Patru fante de montare a comutatorului magnetic pentru un aspect flexibil de detectare a poziției.

     -- Selecția cursei: 3 curse standard per alezaj: D (Scurt) / D1 (Mediu) / D2 (Lung), compatibil cu prindere cu diametrul exterior și prindere cu diametrul interior pentru diferite lățimi ale piesei de prelucrat.

     -- Precizia poziției: repetați precizia de poziționare ± 0,1 mm, performanță de prindere stabilă în condiții de încărcare mare.

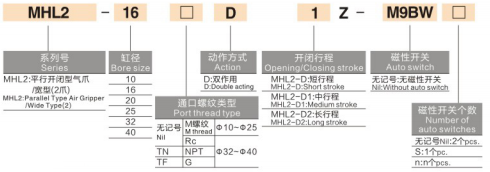

Completează regula de codificare a modelului

  1. Exemplu de model: MHL2-32D2-TF-M9BW

  2. Referință standard de comandă

  MHL2-40D2-TF-M9BL Alezaj 40, cursă lungă D2, port filet G, magnet încorporat, comutator M9B cu cablu de 3 m.

Specificații tehnice de bază universale

Tabel de referință pentru cursă și forță de strângere (0,5 MPa, punct de prindere standard)

⚠️ Notă: Distanța clemei de referință: 40mm pentru ø10~25; 80mm pentru ø32~40. Forța efectivă de strângere scade atunci când extensia maxilarului crește. Factorul de siguranță ≥1,5 trebuie rezervat în timpul verificării sarcinii.

Scenarii de aplicare preferate pentru MHL2

     -- Piese grele/supradimensionate care necesită forță mare de strângere și cursă largă de deschidere, cum ar fi țevi grele, plăci și tăvi pentru materiale

     -- Aplicații care necesită mișcare paralelă sincronă fără deformare, cu dispoziție flexibilă de montare în mai multe direcții

     -- Condiții dure de lucru predispuse la praf (încărcarea mașinii-unelte, manipularea pieselor turnate), care necesită rezistență fiabilă la praf și durată lungă de viață

     -- Sisteme care necesită atât prindere cu diametrul exterior, cât și prindere cu diametrul interior, compatibile cu mai multe dimensiuni ale pieselor prin opțiunile în 3 timpi

Selectarea cheilor și Ghid de aplicare

     -- Determinați mai întâi sarcina înainte de selectarea alezajului: Calculați forța de strângere necesară pe baza greutății piesei de prelucrat, a lungimii extensiei fălcilor și a factorului de siguranță ≥1,5, apoi potriviți dimensiunea alezajului corespunzătoare.

     -- Selectați cursa în funcție de lățimea piesei de prelucrat: Secvența prioritară D (scurtă) → D1 (mediu) → D2 (lung), evitați cursa excesivă redundantă.

     -- Detectare poziție: Echipat cu întrerupătoare magnetice seria D-M9□ (NPN/PNP/fără contact) pentru feedback-ul fălcilor deschise/închise; patru fante de montare permit o aranjare flexibilă.

     -- Montare și configurație porturi: ø10~25 adoptă M5×0.8; ø32~40 selectați Rc1/8 cu filet TN/TF/NPT. Alegeți baza de montare prin filet / prin / lateral în funcție de suprafața de instalare.

     -- Protecție și întreținere împotriva prafului: răzuitor de praf integrat standard. Adăugați versiunea personalizată -X85/-X86 rezistentă la praf pentru medii cu praf intens; curățați în mod regulat rulmenții și inelele de etanșare.

Rezumatul unei propoziții

     Gripa pneumatică paralelă cu cremalieră și pinion SOLH MHL2 cu cursă largă oferă o forță mare de strângere cu opțiuni în trei curse, structură încorporată rezistentă la praf și montare în mai multe direcții, compatibilă cu prindere cu diametrul exterior și interior, prindere ideală pentru sarcini grele pentru încărcarea mașinilor-unelte, manipularea plăcilor și tăvilor și echipamentele de automatizare a ambalării.
