Gripă pneumatică concentrică din seria MHS3 / MHS4 (mandrină de centrare goală cu came cu pană)

Marca: SOLH by Richge Technology

Prezentare generală a seriei

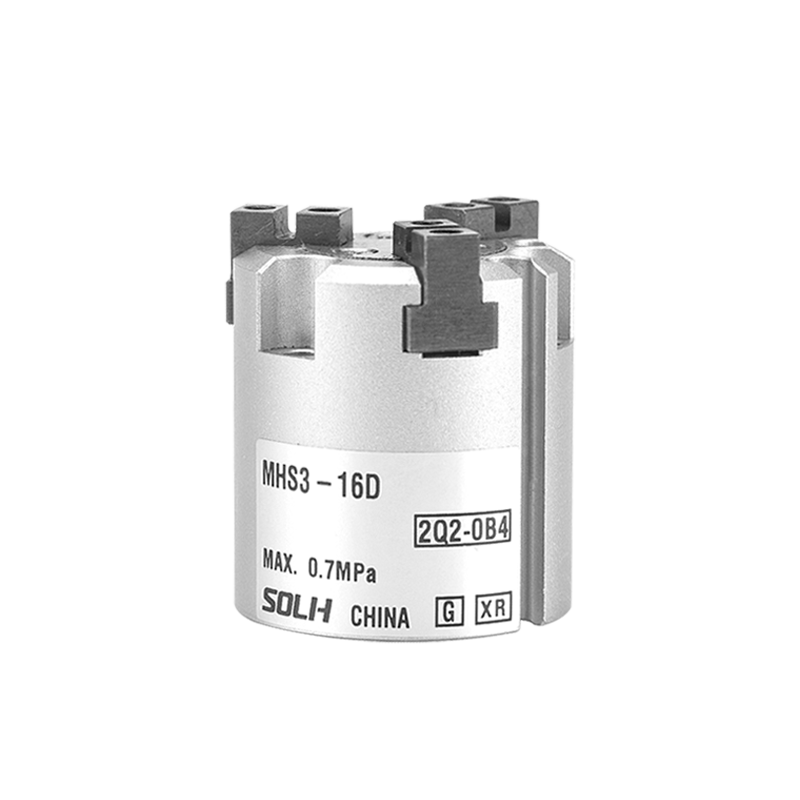

     -- MHS3: prindere paralelă concentrică cu 3 fălci, acționată de came cu pană. Proiectat pentru strângerea arborilor, discurilor și pieselor circulare cu coaxialitate ultra-înalta.

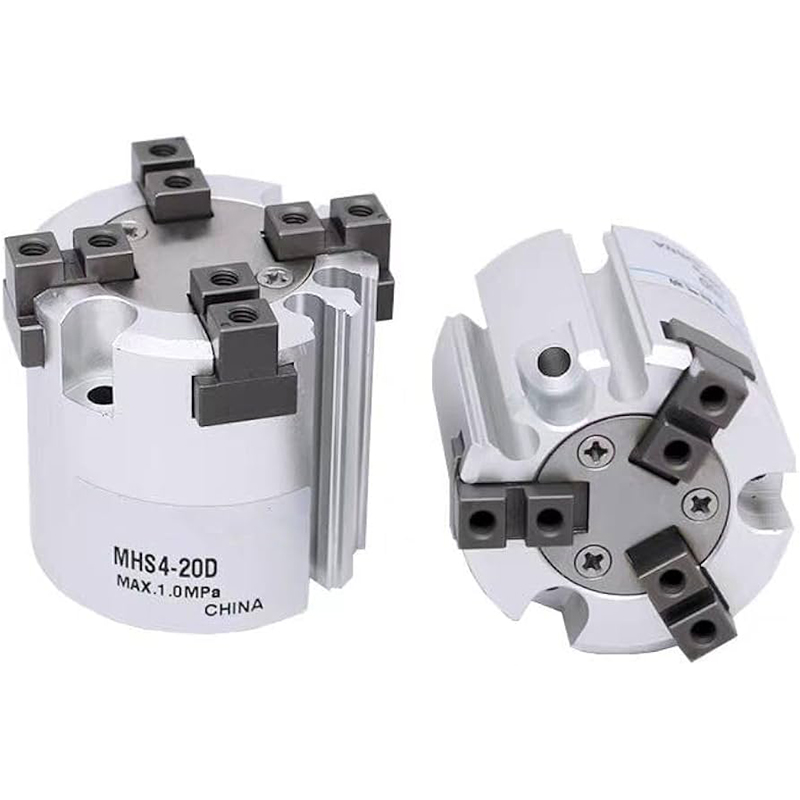

     -- MHS4: prindere paralelă ortogonală cu 4 fălci pentru componente pătrate, dreptunghiulare și neregulate, prindere stabilă pentru a preveni deformarea și înclinarea.

     -- Mod de conducere: dublă acțiune (D) ca standard; simplu efect normal închis / normal deschis opțional.

     -- Structură: transmisie cu came cu pană, inel magnetic încorporat, gaură centrală, rigiditate ridicată, construcție rezistentă la uzură, funcționare fără ulei.

     -- Precizia poziției: repetați precizia de poziționare ± 0,01 mm, poziționare centrală consecventă fără compensare.

Avantajele structurale de bază

  1. Cam cu pană autocentrare de înaltă precizie

     -- Toate fălcile se deschid și se închid sincron, împărțind punctul central identic; piesele circulare realizează centrarea automată fără excentricitate.

  2. Orificiu central scobit

     -- Permite dirijarea tubulaturii de aer, a fibrelor optice sau a pinilor ejectorului; potrivit pentru piese de prelucrat manșon, piese de arbore și procese de tăiere de tip travers.

  3. Corp compact, ușor, cu profil redus

     -- Înălțime totală mică, ideală pentru instalarea densă a dispozitivului de efect al robotului.

  4. Rezistenta puternica la forta laterala

     -- Perfect pentru operațiuni de montare prin presare, blocare și încărcare a mașinilor-unelte cu forță de încărcare externă.

  5. Inel magnetic încorporat pentru toate dimensiunile alezajului

     -- Compatibil cu întrerupătoarele magnetice din seria M9B / M9BW pentru a detecta starea complet deschisă / complet închisă.

  6. Gama completă de alezaj: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125mm

Completează regula de denumire a modelului

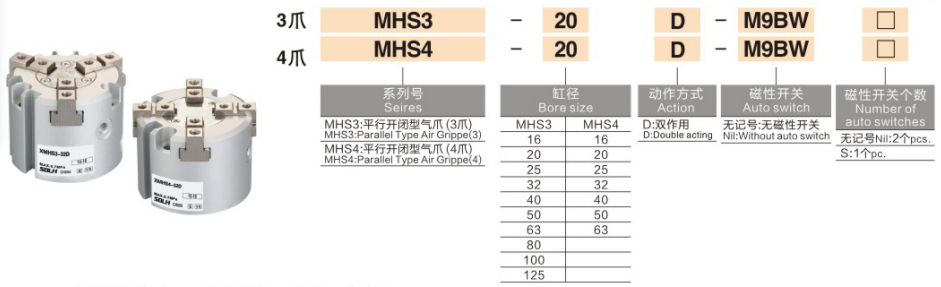

  1. Exemplu de model: MHS3-32D-M9BW

  2. Exemple de referință de comandă standard

     -- MHS3-25D: 3 fălci, φ25, dublă acțiune, fără întrerupător magnetic

     -- MHS4-40D-2M9B: 4 fălci, φ40, dublă acțiune, echipat cu întrerupătoare magnetice duble M9B

Specificații tehnice standard generale (presiune de testare: 0,5 MPa)

  1. Parametri comuni

     -- Interval de presiune de operare: 0,15 ~ 0,6 MPa

     -- Temperatura ambientală: -10 ~ 60℃ (fără înghețare în interiorul conductelor de aer)

     -- Frecvența maximă de operare: 120 de cicluri pe minut

     -- Precizie de poziționare repetată: ± 0,01 mm

     -- Lubrifiere: design fără ulei, potrivit pentru medii curate de producție

  2. Forță de strângere și masă cu cursă laterală

Comparație de selecție: MHS3 VS MHS4

Metode de montare și scenarii tipice de aplicare

  1. Opțiuni de montare

     -- Fixat prin șuruburi frontale + știfturi de poziționare laterale, universale pentru instalarea robotului EOAT

     -- Alezajul central permite scoaterea bolțului ejectorului; suportă atât extinderea internă, cât și prindere externă

  2. Aplicații industriale tipice

     -- Încărcarea și descărcarea mașinilor-unelte: axul de prindere și piesele de prelucrat disc

     -- Electronică 3C: terminale circulare, chipsuri pătrate, manevrare hardware în miniatură

     -- Industria ambalajelor: corpuri de sticle, poziționare material tubular și cilindric

     -- Procese de asamblare și montare prin presare: presare a rulmenților, inserarea manșonului arborelui, asamblare concentrică

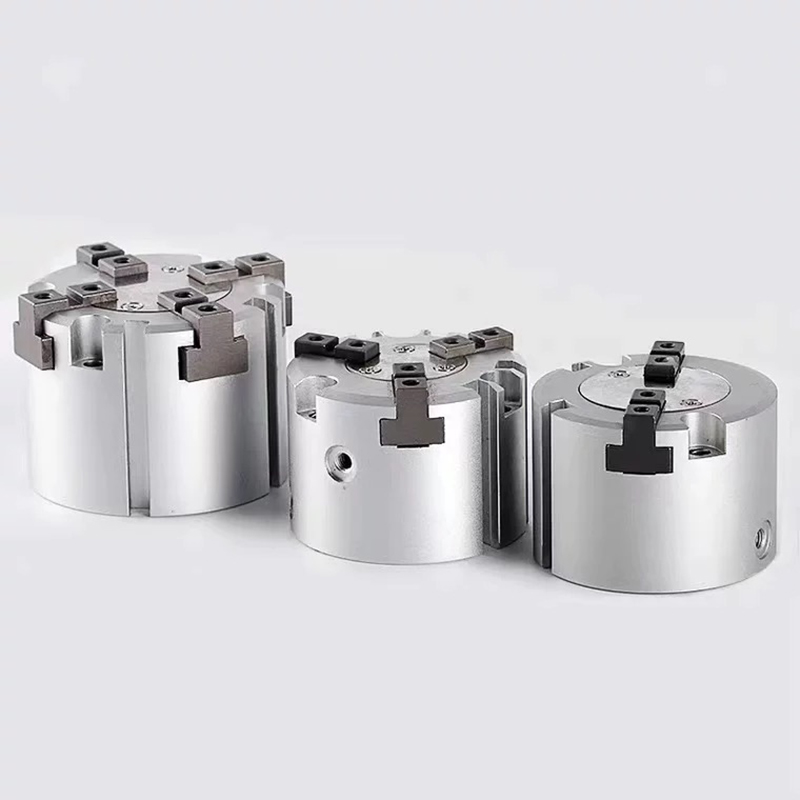

Clasificare completă a produselor din familia MHS

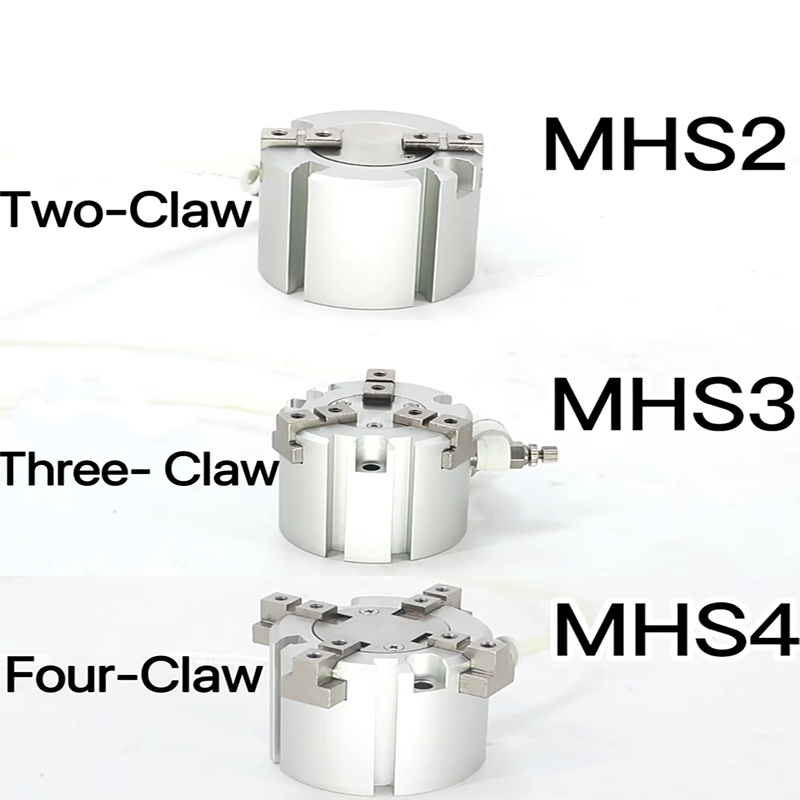

     -- MHS2: 2 fălci paralele — pentru plăci plate și piese plane

     -- MHS3: 3 fălci concentrice — soluție preferată pentru toate componentele circulare

     -- MHS4: 4 fălci ortogonale — soluție preferată pentru piese pătrate și dreptunghiulare

     -- MHSJ3: Echipat cu capac de praf — pentru medii de atelier cu praf

     -- MHSH3: Alezaj prin cavitate extinsă — dedicat procesării continue de tip trecere

Rezumatul unei propoziții

     Clemele pneumatice goale autocentrante SOLH MHS3 cu 3 fălci și MHS4 cu 4 fălci oferă o poziționare concentrică de înaltă precizie de ± 0,01 mm cu configurație opțională cu acțiune simplă/dublă și orificiu central central, compatibil cu întrerupătoarele magnetice din seria M9; MHS3 pentru piese cu arbore circular/disc, MHS4 pentru componente pătrate și dreptunghiulare, utilizate pe scară largă în încărcarea mașinilor-unelte, automatizări 3C și stații de asamblare prin presare de precizie.
