MHT2 Seria de prindere pneumatică cu autoblocare cu articulație cu articulație

Marca: SOLH by Richge Technology

Prezentare generală a produsului

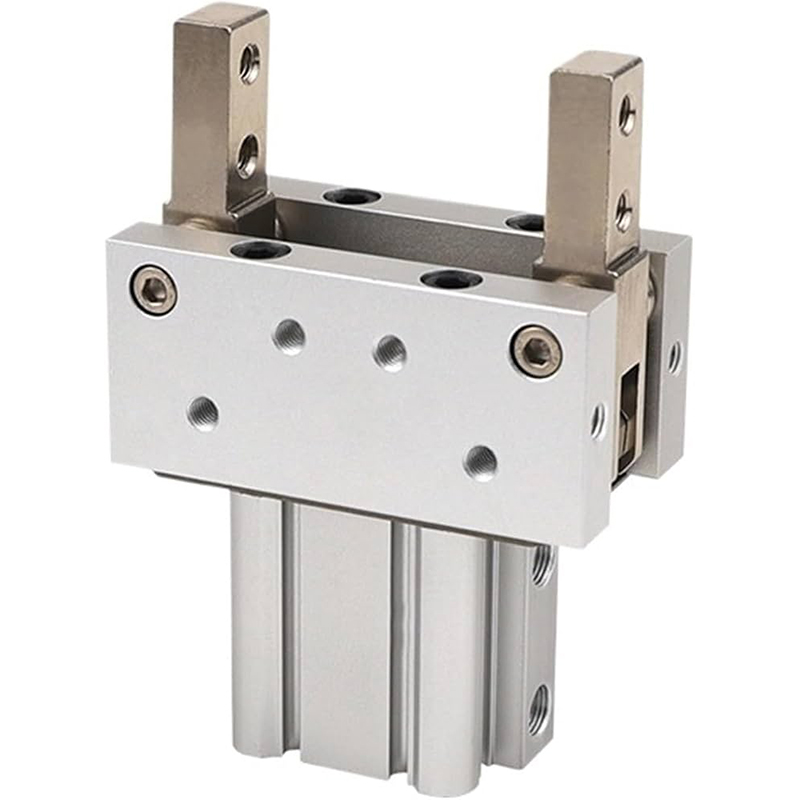

     Seria SOLH MHT2 este o prindere unghiulară cu pivot cu 2 fălci acționată de articulații basculante. Caracteristicile remarcabile includ mecanismul de autoblocare cu comutare, capacitatea de menținere la oprire, cuplul de strângere ultra-înalt și fantele de instalare a senzorilor pe patru laturi cu rigiditate structurală ridicată.

     Optimizat pentru prinderea, transportul și poziționarea pieselor grele cu cerințe stricte de siguranță anti-cădere; prinderea de sarcină grea preferată pentru stațiile automate cu risc ridicat.

Structura de bază și caracteristici de proiectare

     -- Principiu de funcționare: Cilindru push-pull combinat cu mecanism de amplificare a forței de legătură. Când fălcile se închid, comutatorul ajunge în poziția de blocare în punctul mort. Forța de strângere este amplificată de 3-5 ori, iar forța de strângere ≥80% poate fi menținută în mod continuu la pierderea presiunii aerului / întreruperea aerului pentru o autoblocare sigură.

     -- Construcția corpului: carcasă pătrată din aluminiu anodizat dur cu inel magnetic încorporat. Patru caneluri de montare (sus/jos/stânga/dreapta) permit asamblarea directă a comutatoarelor magnetice din seria M9B / A93 fără unghiuri moarte pentru dispunerea senzorului.

     -- Tip de operare: cu dublă acțiune (versiunea standard D / versiunea ușoară actualizată DZ). Fălcile se blochează în poziție închisă; tracțiunea cilindrului resetează fălcile pentru acțiunea de deschidere.

     -- Specificații materiale: cilindru din aluminiu cu oxidare dură, fălci din oțel aliat de înaltă rezistență, ansamblu de legătură rezistent la uzură. Rigiditate ridicată, durată lungă de viață și funcționare fără ulei fără întreținere.

     -- Montare flexibilă: găurile de montare cu filet multiple susțin instalarea axială, longitudinală și orizontală, potrivite pentru configurația compactă a echipamentelor limitate.

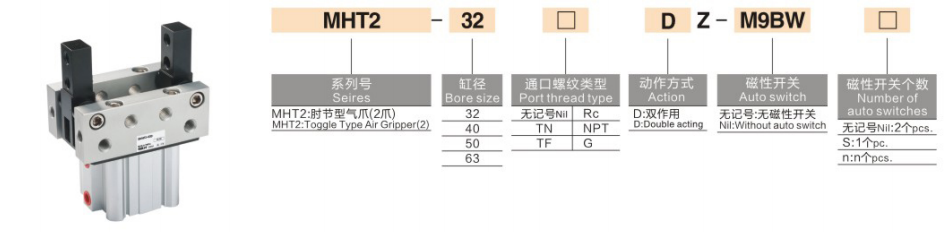

Completează regula de codificare a modelului

 1. Exemplu de model: MHT2-50DZ-M9BW

  2. Exemple de referință de comandă standard

     -- MHT2-32D: Alezaj 32, model de bază standard cu dublă acțiune fără comutator

     -- MHT2-63DZ-M9B: Alezajul 63, tip DZ ușor actualizat, sloturi pentru senzori pe patru laturi, echipat cu comutator magnetic M9B

Specificații tehnice ale miezului universal (presiune de alimentare 0,5 MPa)

Avantajele competitive de bază

  1. Performanță puternică anti-cădere cu autoblocare

     -- Designul de blocare cu comutare în punctul mort păstrează forța de strângere ≥80% după întreruperea alimentării cu aer sau pierderea de presiune. Eliminați în mod eficient riscul de cădere a piesei de prelucrat pentru liniile de producție automate de înaltă siguranță.

  2. Cuplu de strângere foarte mare pentru sarcini grele

     -- Cuplul maxim ajunge la 106 N·m pentru modelul φ63, capabil să prindă piese de prelucrat grele de 5 ~ 50 kg, depășind cu mult prinderile paralele cu dimensiunea alezajului echivalentă.

  3. Dispunerea senzorului flexibil la 360°

     -- Fără șină de ghidare integrată pe corpul principal; Întrerupătoarele magnetice pot fi montate pe patru suprafețe pentru a realiza detectarea poziției în toate direcțiile, perfectă pentru cavitățile de instalare înguste.

  4. Rigiditate ridicată și durată de viață extinsă

     -- Fălcile din oțel aliat și legăturile rezistente la uzură suportă peste 5 milioane de cicluri stabile, adaptate funcționării continue de înaltă frecvență și sarcini grele.

Opțiuni de montare și scenarii de aplicații tipice

  1. Forme de montare

     -- Montare axială: împingere și trage orizontală pentru transferul materialului pe linia de asamblare

     -- Montare verticală longitudinală: Stații de încărcare/descărcare în sus și în jos

     -- Montare laterală: Prindere laterală pentru stații cu spațiu limitat

  2. Aplicații industriale tipice

     -- Componente pentru automobile: carcase de prindere a motorului, capace ale cutiei de viteze, butuci de roți

     -- Automatizarea mașinilor-unelte: turnare grea, piese forjate și manipulare matrițe

     -- Transport logistic: paleti metalici, cutii si transport material butoi

     -- Stații de poziționare de siguranță: Stații aeriene anti-cădere, dispozitive de prindere de siguranță pentru echipamente de presare

Comparație de selecție: MHT2 Toggle Gripper VS MHZL2 VS MHL2

Ghid de selecție rapidă în 3 pași

  1. Alegerea alezajului pe baza masei piesei de prelucrat

     -- 32 ≤ 5 kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg. Rezervă minim 30% marja de siguranță la sarcină.

  2. Verificarea unghiului de balansare

     -- Unghi maxim de deschidere: MHT2-32 până la 28°, MHT2-63 limitat la 23°. Confirmați suficient spațiu liber pentru dimensiunea țintă a piesei de prelucrat.

  3. Potrivirea configurației

     -- Cerință de feedback de poziție: alegeți versiunea ușoară DZ + comutator magnetic M9B pentru montarea senzorului pe patru părți

     -- Manevrare de înaltă siguranță: acordați prioritate MHT2 pentru caracteristica sa unică de auto-blocare

Rezumatul unei propoziții

     Gripul pneumatic autoblocant SOLH MHT2 adoptă o structură de amplificare a forței de legătură în punctul mort, cu capacitate de strângere anti-cădere, montare întrerupător magnetic pe patru laturi și rigiditate ridicată din aliaj, disponibilă în variantele D / DZ, prindere de siguranță ideală pentru piese auto, turnare și automatizare de încărcare/descărcare a mașinilor unelte grele.
