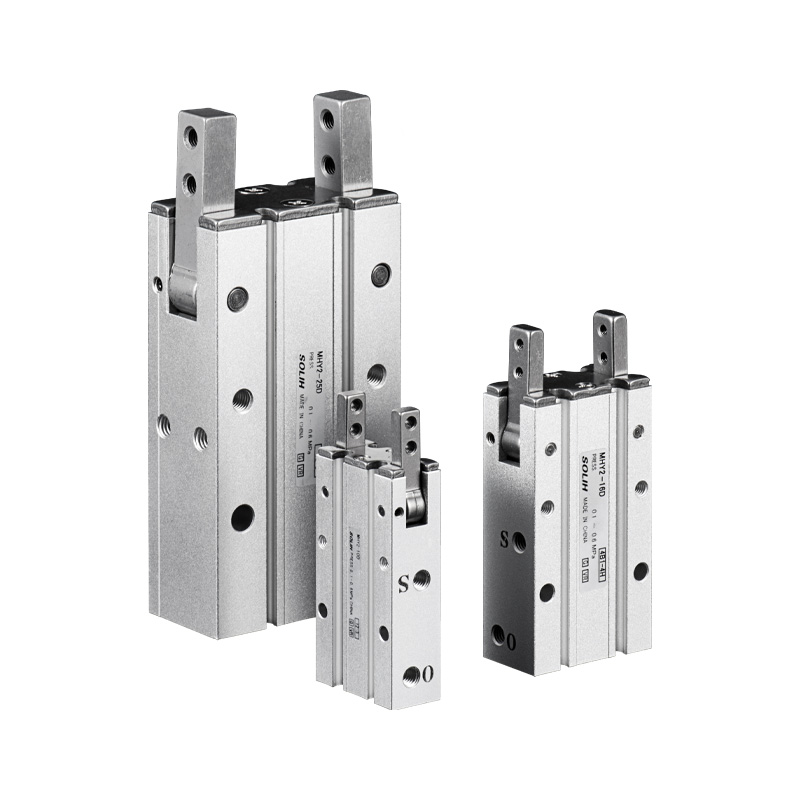

MHY2 Seria 180° Cam-Drived Swing Pneumatic Gripper

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH MHY2 este o prindere pneumatică standard cu 2 fălci, cu 2 fălci, cu o lățime de 180°. Avantaje principale: unghi de deschidere ultra-mare, structură compactă ușoară, structură anti-praf și poziționare repetată stabilă. Ideal pentru manipularea pieselor rotunde și neregulate, încărcare/descărcare automată, răsturnare și sortare. Traiectoria de mișcare simplă permite alegerea și eliberarea simplă, fără mișcări mecanice complexe.

Structura de bază și principiul de funcționare

     -- Transmisie: mecanism cu came (nu angrenaj și cremalieră). Pistoanele duble împing ansamblul came pentru a antrena două fălci sincron. Unghi maxim de deschidere 180°, poziție de supraînchidere -3° pentru ținere anti-slăbire. Leagăn sincronizat lină, fără deformare a fălcilor.

     -- Construcție: corp din aliaj de aluminiu, fălci din oțel inoxidabil standard, inel magnetic încorporat, fante de montare a comutatorului magnetic pe patru laturi. Găuri de montare disponibile pe fețele inferioare și laterale. Designul cu spațiu îngust previne pătrunderea prafului și a resturilor în mecanismul intern.

     -- Mod de funcționare: Doar cu dublă acțiune (D), fără variante NO/NC cu acțiune simplă. Control bidirecțional al aerului cu viteză reglabilă de deschidere/închidere.

     -- Precizia poziționării: repetați precizia de poziționare ± 0,02 mm cu unghi de balansare constant.

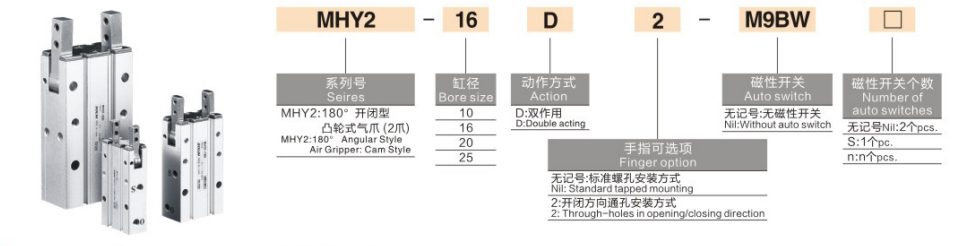

Completează regula de codificare a modelului

  1. Exemplu de model: MHY2-16D-S-M9BW

  2. Referință standard de comandă

     MHY2-20D-S-M9BW: Alezaj 20, dublă acțiune, inel magnetic încorporat, întrerupător magnetic M9B cu cablu de 1 m.

Specificații tehnice de bază universale

Date despre cuplu și forță de strângere (0,5 MPa, distanța de referință a clemei L=35 mm)

     Notă importantă: Forța efectivă de strângere scade pe măsură ce distanța de strângere L se extinde. Verificarea cuplului de sarcină este obligatorie în timpul selecției.

Scenarii de aplicație preferate

  ✅ Alegeți MHY2 dacă:

     -- Necesită deschidere ultra-largă de 180° pentru tuburi cilindrice, părți cu formă neregulată, stații de încărcare/descărcare și răsturnare

     -- Efector final de robot compact cu sarcină utilă ușoară, prioritate de proiectare ușoară

     -- Mediu de atelier cu praf și resturi, necesită structură internă anti-contaminare

     -- Aveți nevoie de o soluție alternativă atunci când prinderea paralelă MHZ2 nu poate prinde piese neregulate de diametru mare

  ❌ Nerecomandat, selectați modele alternative:

     -- Este nevoie de o singură acțiune normal deschis/normal închis pentru oprire → Alegeți prinderea de leagăn cu angrenaj MHW2

     -- Necesită alezaj mai mare de 25 mm și forță mare de strângere → Alegeți seria MHW2 (alezaj maxim până la 40)

     -- Prindere liniară paralelă pură cu cursă mică de deschidere → Alegeți prinderea paralelă MHZ2

Ghid de selecție a cheilor

     -- Selectați alezajul în funcție de diametrul piesei de prelucrat și dimensiunea exterioară: 10 (mic) →16 →20 →25 (mediu-mare)

     -- Adăugați sufixul -S inel magnetic plus comutatoare magnetice din seria M9 pentru feedback-ul poziției PLC

     -- Selecția montajului: semifabricat pentru orificiu filetat standard; sufixul -2 pentru instalarea prin orificiu, potrivit pentru asamblarea platformei și suportului

     -- Verificare sarcina: Mentineti distanta de prindere L ≤35mm; mențineți factorul de siguranță ≥1,5 pentru cuplu și forță de strângere

Rezumatul unei propoziții

     Gripa pneumatică cu balansare lată de 180° SOLH MHY2 adoptă o structură de transmisie cu came anti-praf, doar cu dublă acțiune, precizie de repetare de ± 0,02 mm cu comutator magnetic opțional și montare prin orificiu traversant, soluție compactă ușoară pentru ridicarea, răsturnarea și sortarea pieselor de prelucrat cu diametru mare, rotund și neregulat, pe echipamente de automatizare robot miniaturale.
