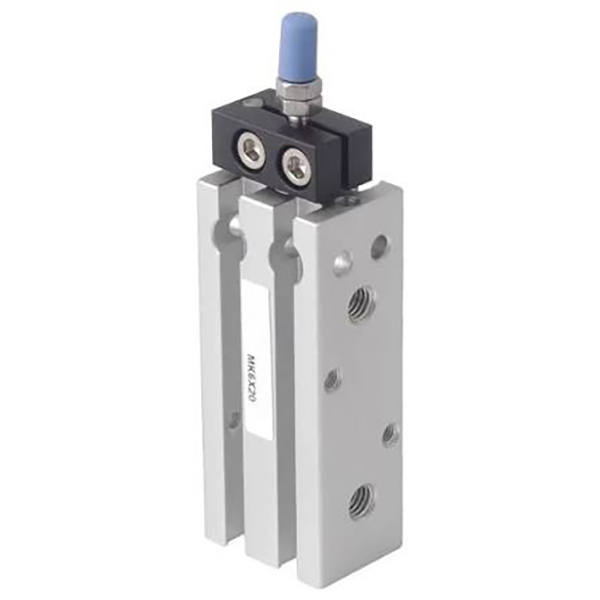

Cilindru Multi-Mount seria MK

Cilindru compact anti-rotație cu montură multiplă seria MK

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Cilindrul multiplu subțire din seria SOLH MK este o versiune îmbunătățită a cilindrului MD cu mecanism anti-rotație încorporat. Corpul pătrat suportă instalarea pe șase suprafețe fără suporturi suplimentare. Structura anti-răsucire limitează rotația tijei pistonului, permite instalarea în paralel cu mai mulți cilindri, ideală pentru automatizarea de precizie în spațiu limitat cu cerințe de poziționare unghiulară. Interschimbabil direct cu seriile Airtac MD și SMC CQS.

Structură și caracteristici

     -- Corp pătrat subțire din aluminiu, fantă de ghidare anti-rotație integrată;

     -- Butoiul anodizat dur, tija pistonului cromat, durabil și ușor;

     -- Variante complete: MK (acțiune dublă), MSK (extindere cu arc), MTK (retractare cu arc), MKD (tijă dublă), MKJ (cursă reglabilă cu tijă dublă); sufixul -S pentru magnet incorporat;

     -- Precizie anti-rotație ≤±0,5°, evitați abaterea unghiulară a piesei de prelucrat;

     -- Se monteaza pe fata, spate, stanga, dreapta, sus, jos; susține ansamblu paralel alăturat;

     -- Caneluri pentru senzori de circumferință pentru instalarea flexibilă a comutatorului magnetic.

Regula de codificare a modelului

   1. Exemplu: MK20-50-S

     -- MK: Cod de serie; K=anti-rotație; D=tija dubla; J = cursa reglabila

     -- 20: Dimensiune alezaj: 6/10/16/20/25/32 mm

     -- 50: Lungimea cursei 5~100mm

     -- -S: Inel magnetic încorporat

Specificatii tehnice

Impingere și tragere teoretică la 0,5 MPa (tijă simplă, N)

Ghid de selecție

     -- Selectați alezajul cu o marjă de siguranță de minim 50% pentru sarcina de lucru;

     -- Adăugați o alocație de 5 ~ 10 mm la cursa practică de deplasare; cursa maxima standard: 100 mm;

     -- Alegeți modelul -S dacă este necesară detectarea poziției; selectați tija dublă MKD pentru starea de încărcare laterală.

Rezumatul unei propoziții

     Cilindru compact SOLH MK cu șase suprafețe, echipat cu mecanism anti-rotație încorporat, potrivit pentru poziționare de precizie și dispunere compactă cu mai mulți cilindri în echipamente de automatizare cu spațiu limitat.
