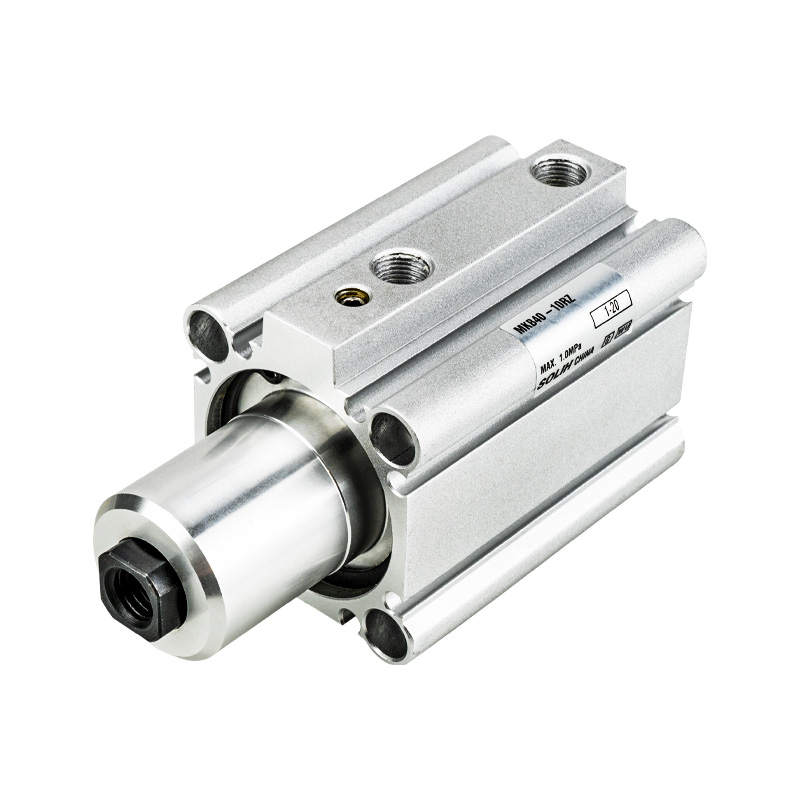

Cilindru cu clemă rotativă seria MK | Rotație la 90° și clemă liniară Cilindru pneumatic 2 în 1

Marca: SOLH by Richge Technology

Prezentare generală a produsului și caracteristici structurale de bază

     Seria SOLH MK este un cilindru standard de clemă rotativ 2-în-1 care integrează rotația de 90° și mișcarea liniară de strângere. Acesta acoperă dimensiuni ale alezajului de la φ12mm la φ63mm cu curse standard de strângere variind de la 5mm la 50mm. Dispunând de o instalare ultracompactă, un cuplu de inerție permis îmbunătățit de 3 ori, montarea comutatorului magnetic pe 4 laturi și rotație opțională stânga/dreapta, acest cilindru este ideal pentru stațiile automate cu spațiu limitat pentru poziționarea, prindere și fixare a piesei de prelucrat, servind ca o componentă pneumatică de bază pentru sistemele de fixare automate standard.

1. Rotație compusă și mișcare de prindere

• Secvență de lucru: Retrage → Rotire 90° stânga/dreapta → extinde pentru prindere; Secvență inversă: Retrageți pentru a elibera clema → inversați rotirea de 90° → extindeți pentru resetare.

• Poziționare de înaltă precizie: Unghi de rotație fix de 90° cu toleranță de ±5°, oferind performanțe excelente anti-rotație și precizie de poziționare repetitivă fiabilă.

2. Capacitate ridicată de încărcare îmbunătățită

• Cuplu de inerție de 3 ori mai mare: Noua serie MK îmbunătățită triplează cuplul de inerție permis, potrivindu-se cu performanța la sarcină mare a seriei tradiționale MK2, adaptându-se perfect la operațiunile de mare viteză și scenariile de strângere a piesei de lucru cu inerție mare.

• Forță puternică de prindere: Modelul cu orificiu maxim φ63 oferă o forță de strângere puternică de până la 12,4 kN la 0,5 MPa, asigurând o strângere stabilă și fermă pentru aplicații grele.

3. Corp compact și instalare multidirecțională flexibilă

• Structură subțire și scurtată: Designul corpului ultra-subțire, cu lungimea totală cu 3~10 mm mai scurtă decât cilindrii MK2 convenționali, îmbunătățind considerabil utilizarea spațiului pentru configurații înguste și compacte ale echipamentelor.

• Montare întrerupător pe mai multe părți: Suportă instalarea comutatorului magnetic pe 4 laturi (φ20/φ25 numai pentru 2 laturi). Designul comutatorului încorporat evită expunerea externă și interferențele, permițând un circuit flexibil și ordonat.

• Metoda de montare universală: Echipat cu găuri de trecere și găuri filetate cu capăt dublu, compatibil cu montarea fixă ​​directă și montarea cu flanșă pentru a îndeplini diverse cerințe de asamblare.

4. Performanță fiabilă și durabilă

• Buffering stabil: Structura cu dublă acțiune cu tampon de cauciuc bilateral reduce efectiv impactul de funcționare, vibrațiile și zgomotul de rulare pentru o funcționare ciclică stabilă pe termen lung.

• Funcționare fără ulei: Adoptă un design profesional de lubrifiere fără ulei, potrivit pentru medii de lucru curate și fără praf.

• Configurație magnetică standard: Inel magnetic încorporat cu caneluri de montare rezervate pentru întrerupătoarele magnetice, convenabil pentru detectarea poziției cursei.

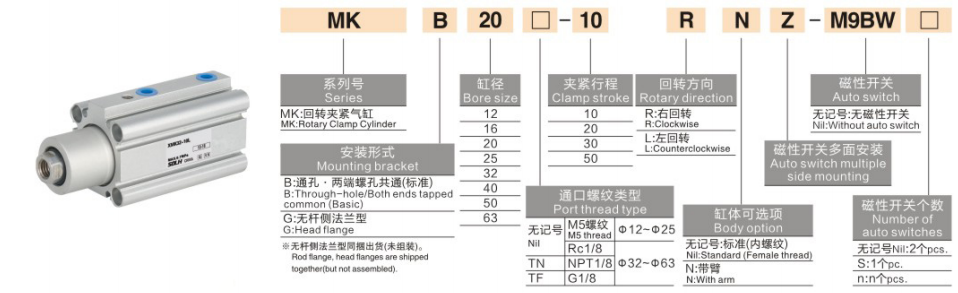

Completează regulile de denumire a modelului și exemple de comandă

1. Exemple de modele tipice: MKB20-10RZ, MKB40-20LZ-M9BW

2. Exemple de comenzi standard

• Rotire la dreapta standard: MKB25-15RZ (alezaj φ25, cursă de 15 mm, rotație în sensul acelor de ceasornic, fără comutator)

• Rotire la stânga cu comutatoare duble: MKB32-20LZ-2S (alezaj φ32, cursă de 20 mm, rotație în sens invers acelor de ceasornic, comutatoare cu două poziții)

• Tip mare de rezistență: MKB63-50RZ (alezaj φ63, cursă maximă de 50 mm, rotație la dreapta pentru strângerea sarcinilor grele)

Parametri tehnici generali (20℃, 0,5MPa Stare standard)

1. Specificații de bază

• Mod de operare: Mișcare compusă cu dublă acțiune (rotație de 90° + prindere liniară)

• Interval de presiune de lucru: 0,1~1,0MPa; Presiune de proba: 1,5 MPa

• Temperatura ambiantă: -10℃~70℃ (neîngheț); -10℃~60℃ cu comutatoare magnetice instalate

• Viteza de operare a pistonului: 50~200mm/s

• Modul tampon: Tampon de cauciuc bilateral

• Modul de lubrifiere: Funcționare fără ulei (nu necesită lubrifiere)

2. Date privind forța de strângere (unitate: kN @0,5MPa)

3. Cuplul de inerție permis (unitate: kg·m²)

4. Greutate produs (unitate: kg @20mm cursă)

Scenarii tipice de aplicare

• Poziționarea și fixarea piesei de prelucrat: Folosit pe scară largă pentru fixarea mașinilor-unelte, poziționarea sudură, fixarea ștanțare și strângerea stației de asamblare. Designul integrat de rotație și prindere 2 în 1 simplifică structura mecanică și economisește spațiu de instalare.

• Fixarea componentelor electronice și de precizie: Caracteristicile fără ulei și cu conținut scăzut de praf se potrivesc perfect cu prinderea tăvii semiconductoare, poziționarea carcasei telefonului și fixarea pieselor cu micro precizie, îndeplinind cerințele de curățenie ridicată și de înaltă precizie.

• Limitarea automată a transferului: Ideal pentru limitarea mesei rotative, poziționarea mecanismului de răsturnare și stațiile de strângere rotative cu cursă scurtă, oferind performanțe stabile și repetabile ale mișcării compuse.

• Stații de fixare pentru sarcini grele: Echipat cu forță mare de strângere și capacitate excelentă anti-deflexie, este aplicabil pentru strângerea pieselor grele, fixarea matriței și scenarii de poziționare cu precizie de sarcină mare.

Ghid de selecție rapidă în 3 pași

1. Selectarea dimensiunii alezajului: Selectați dimensiunea alezajului în funcție de sarcina reală de prindere. Asigurați forța de strângere teoretică ≥ sarcină reală × 1,5 factor de siguranță; acordați prioritate orificiului φ40 sau mai mare pentru condiții de lucru grele.

2. Selectarea cursei: Cursa standard de strângere variază de la 5 mm la 50 mm. Selectați cursa pe baza înălțimii reale a piesei de prelucrat și rezervați o marjă de 3~5 mm pentru a evita interferența mecanică.

3. Selectarea configurației

￮ Direcția de rotație: Alegeți RZ (rotație în sensul acelor de ceasornic la dreapta) sau LZ (rotație în sens invers acelor de ceasornic la stânga) pentru a se potrivi cu aspectul stației de la fața locului.

￮ Detectarea poziției: Selectați configurația 2S cu comutator dublu pentru a obține semnale de poziție dublă pentru starea de strângere și eliberare.

Rezumatul unei propoziții

     Cilindrul de clemă rotativ standard din seria SOLH MK integrează funcții de rotație de 90° și de strângere liniară, oferind un cuplu de inerție îmbunătățit de 3 ori, corp ultra-compact, montare în mai multe direcții și o capacitate puternică de strângere la sarcină grea, servind ca o soluție pneumatică optimă de economisire a spațiului și de înaltă stabilitate pentru poziționarea automată a stațiilor de fixare.
