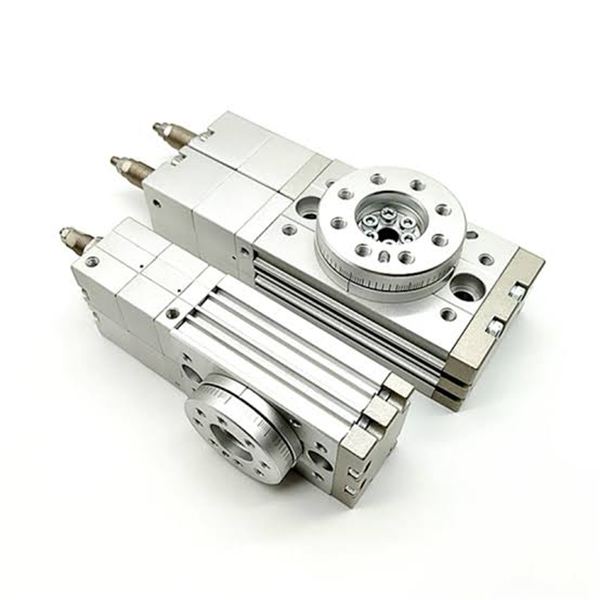

Cilindru rotativ cu trei poziții seria MSZ | Actuator pneumatic cu cremalieră și pinion

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și poziționarea de bază

  Seria SOLH MSZ este un cilindru profesionist de masă rotativă cu cremalieră și pinion special conceput pentrupoziționare în trei poziții. Dispune de o funcție unică de oprire triplă stânga/mijloc/dreapta (0° / Mid-stop / 180°), rezolvând punctul dureros de poziționare în care cilindrii rotativi standard cu două poziții nu pot realiza oprirea la mijlocul cursei. Controlat de o singură electrovalvă de presiune medie cu 5/3 căi, fără configurație de circuit cu două supape, simplifică foarte mult aspectul sistemului pneumatic. Poziția de mijloc acceptă reglarea fină de ± 10°, în timp ce ambele capete realizează reglarea unghiului de 0~95°, ceea ce o face soluția pneumatică optimă pentru devierea piesei de prelucrat, sortarea, indexarea cu mai multe stații și scenarii care necesită poziționare intermediară obligatorie.

  Seria 1.1 Miez de selecție rapidă

Poziționarea produsului de bază: Realizează o rotație precisă în trei opriri de 0° (stânga) → mijloc (centru) → 180° (dreapta) cu poziție intermediară reglabilă pentru a satisface cerințele de poziționare flexibilă în mai multe unghiuri.

2. Parametrii tehnici de bază (Standard SOLH)

  2.1 Specificații de bază

     • Dimensiunea alezajului: 10 / 20 / 30 / 50

     • Modul de operare: Dublă acțiune, dublă cremalieră și pinion, oprire intermediară cu trei poziții

     • Presiunea de lucru: 0,2~1,0MPa (tip tampon cauciuc); 0,2~0,6MPa (tip tampon hidraulic)

     • Presiunea de probă: 1,05 MPa

     • Temperatura de lucru: 0℃~60℃ (Fără mediu de îngheț)

     • Unghiul de balansare: 0~95° pentru un singur capăt, unghi total reglabil 0~190°

     • Ajustare la mijlocul opririi: ±10° reglaj fin bazat pe pozitia centrala

     • Precizia poziționării: ±0,02 mm (tip MSZA de înaltă precizie); ±0,05 mm (tip MSZB Basic)

     • Modul de lubrifiere: Funcționare cu auto-ungere fără ulei

     • Port Thread: M5×0,8 (alezaj 10/20); M8×1,25 (alezaj 30/50)

  2.2 Cuplu de ieșire și sarcină admisă (0,5MPa)

  2.3 Capacitatea de absorbție a energiei tampon

3. Caracteristici structurale și principiul de lucru în trei poziții

  3.1 Avantajele structurale de bază

     • Structură de oprire intermediară cu două cremaliere și cu dublu piston: Adoptă un mecanism de antrenare cu cremalieră dublă și un design independent al pistonului de oprire intermediară, eliminând jocul și eliberând un cuplu stabil și consistent în timpul comutării în trei poziții.

     • Design integrat al mesei rotative: Echipat cu orificii de pozitionare pentru fixarea directa a piesei de prelucrat, cu rigiditate ridicata si instalare simpla si rapida fara accesorii suplimentare.

     • Orificiu traversant central: Orificiu central încorporat (Ø6~Ø12), permițând conductelor de aer și cablurilor electrice să treacă cu grijă, realizând cablaje și conducte integrate.

     • Reglare independentă a unghiului: Echipat cu șuruburi de reglare profesionale, care acceptă reglarea fină independentă a unghiurilor limită stânga/dreapta și a poziției de oprire din mijloc, realizând calibrarea flexibilă a unghiului.

     • Sloturi standard pentru comutatoare magnetice: caneluri rezervate standard pe ambele părți, compatibile cu comutatoarele magnetice D-M9B și D-A93, realizând detectarea în timp real a trei poziții stânga/mijlocul/dreapta pentru conectarea automată a semnalului.

  3.2 Principiul controlului în trei poziții (avantajul principal)

   Seria MSZ necesită doaro supapă solenoidală de presiune medie cu 5/3 căi pentru a realiza comutarea în trei poziții, nu este necesară comutarea cu două supape sau circuite de aer complexe, ceea ce simplifică structura sistemului și reduce costul total al echipamentului.

     1. Poziție din stânga (0°): Admisia aerului din stația stângă a supapei electromagnetice, alimentarea cu aer pe o singură parte și evacuarea pe spate, conducând masa rotativă să se blocheze cu precizie în poziția limită stânga 0°.

     2. Poziția dreaptă (180°): Admisia aerului din stația dreaptă a supapei electromagnetice, acțiune inversă a circuitului de aer, antrenând masa rotativă să se rotească și să se blocheze la poziția limită dreapta de 180°.

     3. Poziția de oprire din mijloc (M): Stația intermediară a supapei electromagnetice, ambele părți ale cilindrului sunt presurizate simultan. Pistonul rotativ menține echilibrul forțelor, iar pistonul independent de oprire intermediară împinge și blochează masa în poziția mediană prestabilită, realizând o poziție intermediară stabilă.

4. Completează regulile de denumire a modelului

  Cod de model tipic: MSZB20-R-M9BL

5. Reguli de selecție și aplicații tipice

  5.1 Reguli de prioritate de selecție

     1. Poziționați cererea mai întâi: Alegeți seria MSZ pentru condiții de lucru care necesită oprire în trei poziții (stânga/mijloc/dreapta); Cilindrii rotativi cu două poziții MSQ/HRQ nu sunt aplicabili.

     2. Potrivire de precizie: Selectați tipul MSZA de înaltă precizie pentru scenarii de poziționare cu repetare ridicată; alegeți tipul de bază MSZB rentabil pentru scenarii universale generale.

     3. Potrivire viteză și încărcare: Adoptați tipul de tampon hidraulic -R pentru operare de mare viteză, cu sarcină grea și cu impact ridicat; tampon de cauciuc standard este suficient pentru funcționarea cu viteză mică și cu sarcină ușoară.

     4. Verificarea încărcării: Asigurați-vă cu strictețe că sarcina radială reală, sarcina axială și momentul încovoietor sunt mai mici decât valorile admise pentru a evita blocarea și abaterea de poziționare.

  5.2 Scenarii tipice de aplicare

     • Deviația și sortarea piesei de prelucrat: Realizați poziționarea în mijloc și distribuția materialului stânga/dreapta cu comutare multi-unghi 0°/90°/180°.

     • Indexare cu mai multe stații: Comutare în trei poziții pentru stații automate de asamblare, detecție și transfer de proces.

     • Flip și direcție a piesei de prelucrat: Acțiuni stabile complete de întoarcere și direcție prin rotire progresivă de 0° → mijloc → 180°.

     • Automatizare electronică și ambalare: Se aplică pentru strângerea capacului sticlei, poziționarea cipurilor, detectarea produselor în mai multe unghiuri și echipamente de ambalare de precizie.

6. Comparația diferențelor de bază MSZ vs MSQ

Rezumatul unei propoziții

     Cilindrul rotativ cu cremalieră și pinion cu trei poziții din seria SOLH MSZ realizează o poziționare triplă oprire exclusivă stânga/mijlocul/dreapta cu control simplu cu o singură supapă, unghi mijlociu reglabil și precizie ridicată de repetare, fiind soluția profesională personalizată pentru echipamente automate de sortare, indexare și poziționare cu mai multe unghiuri.
