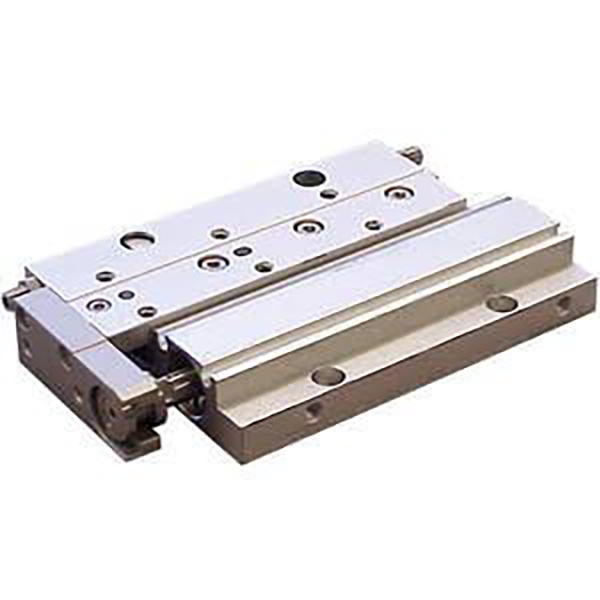

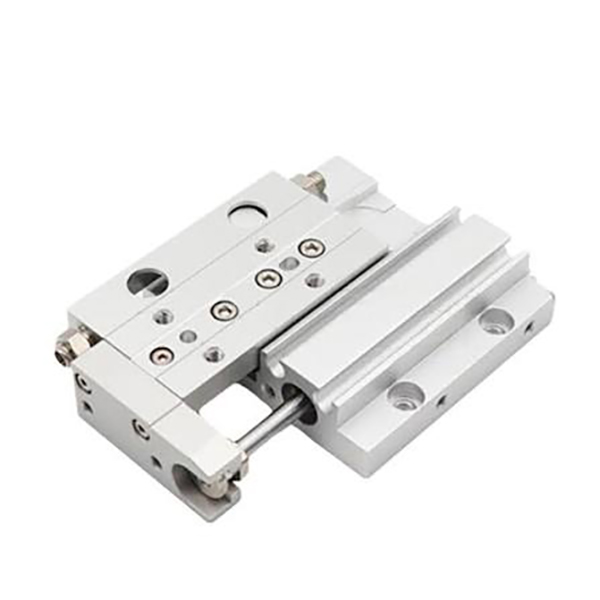

Masa glisantă pneumatică ultra-subțire, de înaltă rigiditate, seria MXF

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH MXF este o masă glisantă pneumatică ultra-subțire, de înaltă rigiditate, cu cursă lungă, concepută pentru echipamente de automatizare cu înălțime limitată. Dispunând de o dispunere paralelă a șinei de ghidare a cilindrului și a rolei transversale, structură de montare cu două fețe sus/inferioare și capacitate de încărcare medie, atinge o înălțime ultra-scăzută a corpului, care este cu 40% mai subțire decât glisierele MXS convenționale cu aceleași specificații. Cu poziționare stabilă de precizie medie, funcționare lină pe cursă lungă și durabilitate ciclică de înaltă frecvență, acesta servește drept soluție principală de glisare cu profil redus pentru manipularea de precizie a materialelor, asamblarea și comutarea stațiilor în sisteme automate compacte.

Poziționare de bază și caracteristici structurale

     -- Structură de conducere cu dublă acțiune: Adoptă o funcționare stabilă cu dublă acțiune, cu dimensiuni ale alezajului cuprinse între φ8 și φ20mm, oferind o ieșire fiabilă de sarcină medie de 20~180N, potrivindu-se perfect cu scenariile de manipulare de precizie pentru sarcini medii.

     -- Design de ghidaj cilindru paralel și role transversale: Sina de ghidare și cilindrul sunt aranjate în paralel, separând suportul de sarcină de mișcarea de etanșare a tijei pistonului. Această structură oferă o rigiditate ridicată, frecare scăzută, funcționare fără gol și mișcare liniară extrem de lină.

     -- Corp ultra-subțire cu profil redus: Înălțimea corpului este de numai 16~27mm, cu 40% mai mică decât modelele MXS echivalente. Este alegerea optimă pentru un spațiu liber ultra-scăzut și un echipament extrem de compact.

     --Performanță fiabilă de precizie medie: Asigură paralelism de rulare de 0,03 mm, verticalitate de 0,05 mm și precizie de poziționare repetată de ± 0,02 mm, îndeplinind pe deplin cerințele standard de poziționare a automatizării de precizie medie.

     -- Montare de înaltă precizie pe două fețe: Echipat cu găuri de trecere superioare și găuri filetate inferioare, plus găuri de poziționare de precizie. Sprijină instalarea pozitivă și inversă, garantând o precizie ridicată a repetării instalării după dezasamblare și reasamblare.

     -- Instalare flexibilă de conducte și senzori: Compatibil cu țevi bidirecționale transversale și axiale. Inel magnetic încorporat cu design de canelura glisantă ascunsă pentru instalarea comutatorului magnetic, economisind spațiu de instalare fără interferențe structurale.

     -- Opțiuni de cursă reglabilă și multi-tampon: Tampoane standard din poliuretan la ambele capete pentru amortizare stabilă. Dispune de cursă reglabilă de 5 mm pe capăt (gamă de tăiere standard totală de 10 mm), cu specificație X11 opțională pentru reglare fină ultra-lungă de 15 mm și tampon hidraulic opțional pentru scenarii de impact de înaltă frecvență.

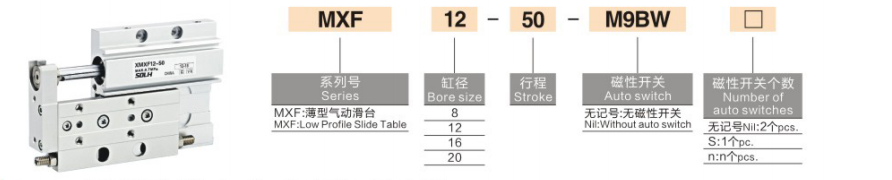

Completează regula de codificare a modelului

   1. Exemplu de model: MXF12-50-M9BW

   2. Exemple de referință de comandă standard

     -- MXF8-20: Model standard fără comutator, alezaj de 8 mm, cursă de 20 mm, dublă acțiune

     -- MXF20-100-2M9B: alezaj de 20 mm, cursă lungă de 100 mm, întrerupătoare magnetice duble pentru monitorizarea bidirecțională a poziției

     -- MXF16-75-X11: alezaj de 16 mm, cursă de 75 mm, reglare cursă extinsă de 15 mm

Specificații tehnice de bază (@0,5MPa, dublă acțiune)

Performanța de bază și avantajele produsului

     -- Structură compactă ultra-subțire pentru economisirea extremă a spațiului: Cu o înălțime ultra-scăzută a corpului de 16~27mm, cu 40% mai subțire decât seria MXS, se adaptează perfect la echipamentele cu spațiu liber ultra-scăzut și la scenariile de amplasare modulară densă în care nu pot fi instalate glisiere convenționale.

     -- Rigiditate ridicată și funcționare stabilă pe cursă lungă: Ghidajul cu role transversale asociat cu corp monolitic integrat elimină golurile de rulare și deformarea. Menține o funcționare stabilă fără trepidații în condiții de cursă lungă de maxim 100 mm și în condiții de ciclism de înaltă frecvență.

     -- Montare pe două fețe cu adaptabilitate puternică: Suportă fixarea superioară prin orificiu traversant și instalarea orificiilor filetate inferioare, compatibil atât cu montarea pozitivă, cât și cu cea inversă. Echipat cu găuri de poziționare de precizie pentru a asigura o acuratețe ridicată a repetării după dezasamblarea și asamblarea repetată.

     -- Cursă reglabilă flexibilă și adaptare la mai multe stații: Ajustare fină standard de 5 mm per capăt (gamă totală de tăiere de 10 mm). Specificația opțională X11 oferă o ajustare extinsă a cursei cu 15 mm, îndeplinind cerințele precise de calibrare a cursei pentru procesele automate cu mai multe stații.

     -- Fără ulei și durată lungă de viață cu întreținere redusă: Adoptă etanșare cu frecare redusă și design de funcționare fără ulei, cu o durată de viață de peste 5 milioane de cicluri. Este aplicabil atât în ​​medii industriale curate, cât și în liniile de producție automate convenționale, cu cerințe minime de întreținere zilnică.

Metode de montare și scenarii tipice de aplicare

   1. Metode duble de montare

     -- Montare de sus: Se fixează prin găurile superioare prin găuri cu aranjare superioară a sarcinii. Asortată cu știfturi de poziționare pentru poziționare de înaltă precizie și suport stabil de sarcină.

     -- Montare de jos: Se fixează prin găuri filetate inferioare pentru instalarea directă pe suprafața echipamentului. Dispune de asamblare fermă și este ideală pentru aplicații de montare inversă.

   2. Aplicații industriale tipice

     -- Industria electronică 3C: Laminarea ecranului, manipularea modulelor, transferul plăcii PCB, comutarea stației de detectare și poziționarea de precizie a componentelor electronice.

     -- Automatizare de asamblare de precizie: Presare piese mici, ansamblu terminal, antrenare dispozitiv de blocare cu șurub și funcționare ciclică a sculelor ușoare.

     -- Mașini de ambalare: Impingerea materialului, antrenarea sculelor de tăiere, laminarea etichetelor și transportul materialului pe distanțe scurte.

     -- Echipamente generale de automatizare: Glisarea corpului ușii echipamentului, comutarea stației de linie de producție și antrenare liniară ciclică de înaltă frecvență cu sarcină medie.

MXF vs MXH vs MXS | Comparație de masă cu profil redus și compact

Ghid de selecție rapidă în trei pași

   1. Selectarea dimensiunii alezajului în funcție de sarcină: Potriviți diametrul alezajului în funcție de greutatea piesei de prelucrat: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Rezervați o marjă de încărcare de cel puțin 50% pentru a asigura o funcționare stabilă pe termen lung.

   2. Confirmarea accidentului vascular cerebral: Cursa standard variază de la 10 mm la 100 mm. Preferați seria MXF pentru scenarii cu cursă lungă (≥50 mm); selectați seria MXH pentru condiții de lucru cu cursă scurtă și de înaltă frecvență.

   3. Potrivirea configurației:
     --  Detectarea poziției: Echipați cu două întrerupătoare magnetice M9B pentru monitorizarea precisă a poziției cursei bidirecționale.

     -- Ajustare fină a cursei: Alegeți standard -X10 (tunderea de 5 mm) pentru utilizare obișnuită; selectați -X11 (tuiere extinsă de 15 mm) pentru o calibrare precisă în mai multe curse.

     --  Optimizarea tamponării: Adoptați tampon poliuretan standard pentru funcționarea convențională; upgrade la tampoane hidraulice pentru scenarii de impact de înaltă frecvență și de reducere a zgomotului.

Rezumatul unei propoziții

     Masa glisantă pneumatică ultra-subțire de rigiditate ridicată din seria SOLH MXF are înălțimea corpului cu 40% mai mică decât MXS, ghidaj de rigiditate ridicată cu role transversale, montare pe două fețe și stabilitate la sarcină medie cu cursă lungă, servind ca soluție de bază cu performanță ridicată, pentru automatizări compacte cu înălțime limitată și manipulare de înaltă frecvență de precizie medie.
