Masa glisantă pneumatică compactă îngustă, cu cursă lungă, seria MXH

Marca: SOLH by Richge Technology

Prezentare generală a produsului

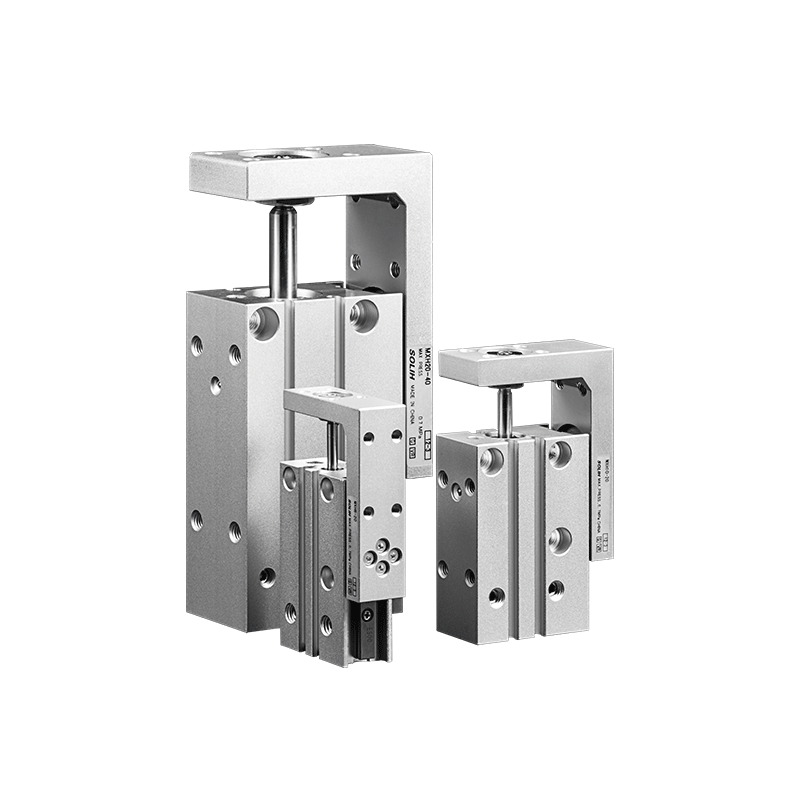

     Seria SOLH MXH este o masă glisantă pneumatică compactă, de tip îngust, echipată cu un sistem de ghidare liniară cu bile de circulație. Integrând design ușor, rigiditate ridicată și performanță de cursă extinsă de până la 60 mm, are o lățime a corpului ultra-îngustă care economisește spațiu semnificativ de instalare. Cu o capacitate excelentă de încărcare anti-deflexie și o capacitate de poziționare de precizie medie, este optimizat special pentru instalarea multi-slide alăturată și operațiuni de transfer de precizie în scenarii automatizate extrem de limitate de spațiu, servind ca o soluție ideală de conducere microliniară cu cursă lungă pentru electronica 3C și automatizarea de precizie.

Structura de bază și caracteristici de proiectare

     --  Structura de antrenare cu dublu piston: Adoptă modul de conducere cu dublu piston cu acțiune dublă, oferind forță de ieșire stabilă și performanțe remarcabile de funcționare sincronă, asigurând o mișcare liniară consecventă în timpul lucrului ciclic de înaltă frecvență.

     --  Sina de ghidare cu bile cu circulație infinită: Echipat cu șine de ghidare liniare cu bile cu circulație nesfârșită, cu rigiditate structurală ridicată și stabilitate excelentă a mișcării liniare. Paralelismul deplasării este controlat cu 0,05 mm pentru curse scurte, evitând efectiv fluctuația și deviația de mișcare.

     -- Corp compact ultra-îngust: Structură optimizată cu lățime îngustă, mult mai subțire decât mesele tradiționale din seriile MXQ și MXS, susținând perfect aranjarea densă una lângă alta a mai multor glisiere pentru a maximiza utilizarea spațiului echipamentului.

     -- Capacitate superioară de încărcare anti-offset: Cuplul admisibil este de aproximativ 6 ori mai mare decât cel al seriei tradiționale MXU, cu rezistență mult îmbunătățită la sarcina excentrică și la sarcina în consolă, adaptându-se la condițiile complexe de operare a forței unilaterale.

     --  Instalare flexibilă multidirecțională: Suportă montaj în 4 căi cu găuri traversante transversale/găuri filetate și găuri filetate longitudinale. Asortată cu designul de conducte pe 3 laturi, îndeplinește diverse cerințe de instalare și de dispunere a conductelor pentru structurile de echipamente înguste și stivuite.

     -- Adaptare universală a senzorului: Inel magnetic încorporat ca standard, cu caneluri pentru senzori cu două laturi compatibile cu comutatoarele magnetice din seria D-M9□ și A93, realizând detectarea precisă a poziției cursei și feedbackul semnalului.

Completează regula de codificare a modelului

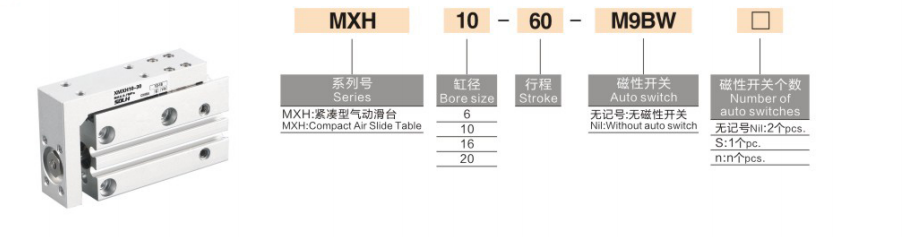

   1. Exemplu de model: MXH16-50Z-M9NL

   2. Exemplu de referință pentru comandă standard

     --  MXH10-30-M9BW: Alezaj 10 mm, cursă 30 mm, întrerupător magnetic NPN cu lungimea firului de 1 m

Specificații tehnice de bază

Diagrama de referință pentru forța de ieșire și sarcina (@0,5MPa)

factor de siguranță ≥2; Sarcina verticală necesită verificarea cuplului admisibil

Specificație de cuplu permisă (capacitate de sarcină anti-decalaj, N·m)

Scenarii de aplicație și comparație de selecție a produselor

   1. Scenarii de aplicare prioritare pentru seria MXH

     --  Echipamente extrem de limitate de spațiu: Designul corpului ultra-îngust permite instalarea densă una lângă alta a mai multor mese glisante, potrivindu-se perfect în interioarele echipamentelor automatizate miniaturizate.

     --  Operații cu cursă lungă de precizie medie: Cursa maximă de până la 60 mm cu o precizie de repetare de ± 0,02 mm, depășind cu mult stabilitatea de poziționare a cilindrilor pneumatici obișnuiți, îndeplinind cerințele de transfer de precizie medie cu cursă lungă.

     --  Transfer de înaltă frecvență cu sarcină ușoară: Ideal pentru manipularea și poziționarea ciclică a componentelor electronice, terminalelor, pieselor mici din plastic și dispozitivelor de scule de precizie.

     --  Condiții de lucru cu sarcina anti-offset: Rezistența excelentă la cuplu permite o funcționare stabilă în situații de instalare cu forță unilaterală și în consolă, rezolvând problemele de deformare și fluctuație ale glisierelor obișnuite.

Comparația seriei MXH vs MXQ vs MXS

Ghid de selecție profesională

     --  Potrivirea dimensiunilor alezajului: Controlați sarcina orizontală cu 50% din valoarea nominală și sarcina verticală cu 25% din valoarea nominală, cu un factor de siguranță garantat de nu mai puțin de 2 pentru a asigura o funcționare stabilă pe termen lung.

     -- Rezervare accident vascular cerebral: Rezervați o marjă de cursă de 5~10 mm în timpul selecției; cursa standard maximă a seriei MXH este de 60 mm pentru a evita limitarea impactului și pentru a îmbunătăți durata de viață.

     -- Selectarea modului de montare: Alegeți montarea transversală pentru un spațiu ultra-îngust; adoptați montarea longitudinală pentru scenariile de instalare stivuite și cu mai multe straturi pentru a economisi spațiul general al echipamentului.

     -- Optimizarea bufferului: Echipați cu tampon hidraulic atunci când viteza de funcționare depășește 300 mm/s sau greutatea sarcinii depășește 3 kg, reducând efectiv impactul terminalului și vibrațiile.

     -- Configurarea senzorului: Canelurile pentru senzori cu două laturi suportă instalarea unui comutator magnetic dublu, realizând o detectare exactă la loc atât a curselor de extindere, cât și de retragere pentru monitorizarea poziției în cursă completă.

Rezumatul unei propoziții

     Masa glisantă pneumatică compactă îngustă din seria SOLH MXH are corp ultra-îngust, rezistență mare la cuplu, cursă lungă de 60 mm și precizie medie de ± 0,02 mm, cu montare în 4 direcții și funcționare fără ulei, fiind soluția optimă rentabilă pentru instalare densă și transfer de precizie de înaltă frecvență cu sarcină ușoară în spații automate restrânse.
