Seria MXJ Masa glisantă pneumatică ultracompactă de înaltă precizie

Marca: SOLH by Richge Technology

Prezentare generală a produsului

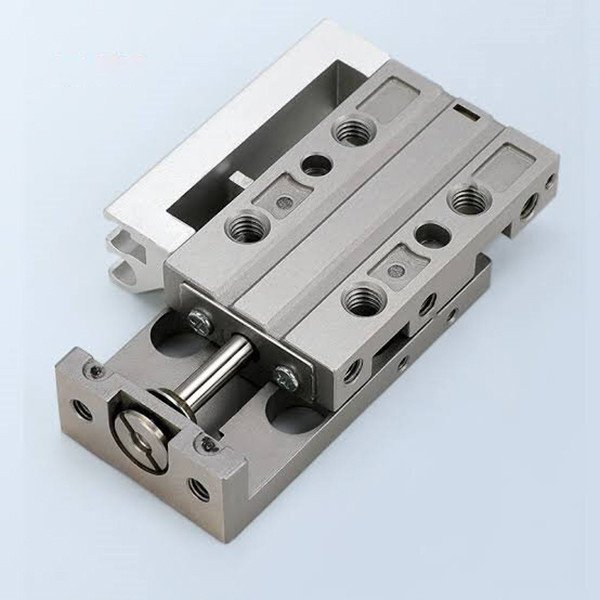

     Seria SOLH MXJ este o masă glisantă pneumatică ultra-miniatură, de înaltă precizie, concepută pentru conducere liniară de micro precizie. Dispunând de o amprentă ultracompactă, precizie de poziționare la nivel de microni, construcție ușoară și compatibilitate cu montarea multidirecțională, este perfect adaptată pentru stații automate în spațiu închis, inclusiv procesare electronică 3C, detectare de precizie, microasamblare și operații ciclice de înaltă frecvență cu cursă scurtă. Acesta servește drept actuator microliniar de înaltă precizie pentru scenarii de automatizare în miniatură.

Structura de bază și caracteristici de proiectare

     -- Mod de acționare: funcționare bidirecțională cu dublă acțiune, dimensiuni ale alezajului φ4,5/6/8/12/16 mm, acoperind intervalul de sarcină micro până la ușoară de 5 ~ 50N.

     -- Structură premium: Adoptă corp din oțel inoxidabil martensitic și șină de ghidare liniară cu bile integrată. Structura portantă este izolată de mișcarea de etanșare a tijei pistonului, oferind o rigiditate ridicată și o funcționare cu frecare foarte scăzută.

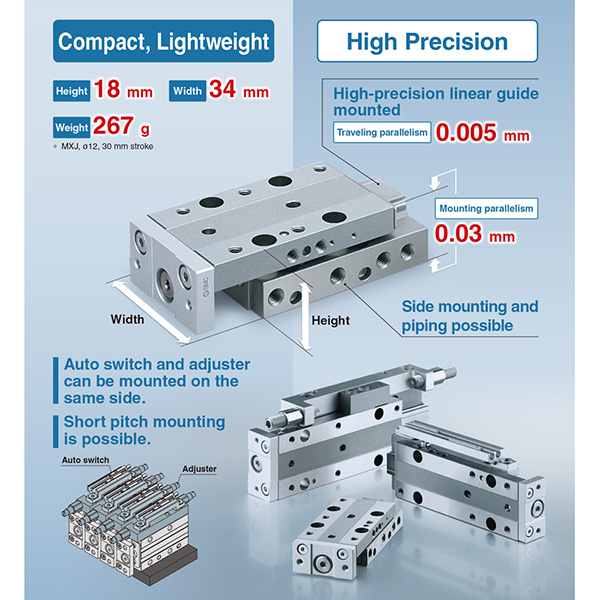

     -- Precizie la nivel de microni: paralelism de deplasare 0,005 mm, paralelism de montare 0,03 mm, verticalitate 0,01 mm, asigurând o poziționare de precizie ultra-stabilă pentru procese sofisticate.

     -- Dimensiune ultracompactă: design de corp ultra-subțire, cu doar 10 mm înălțime pentru modelul φ4,5 alezaj și 18 mm înălțime pentru modelul φ12 alezaj, cu 30% ~ 50% mai mic decât mesele glisante MXQ echivalente, maximizând utilizarea spațiului pentru stațiile dens.

     -- Montare flexibilă pe mai multe laturi: Suportă instalarea de sus, de jos și laterală pe trei laturi, cu găuri de poziționare de precizie, adaptându-se la diverse configurații de echipamente limitate și dense.

     -- Compatibilitate cu senzori universali: Echipat standard cu caneluri duble pentru comutator magnetic. Modelele cu cursă ≥5mm permit instalarea a 2 întrerupătoare magnetice M9B. Designul structural simetric permite comutatorul stânga/dreapta și interschimbabilitatea conductelor la fața locului.

     -- Buffering și limitare ajustabile: tampon standard de cauciuc cu două capete pentru reducerea zgomotului și a impactului; Limitatoare de cursă metalice opționale cu un capăt/dublu capăt cu interval de cursă reglabil de 0~5 mm pentru o poziționare ultra-preciză.

Completează regula de codificare a modelului

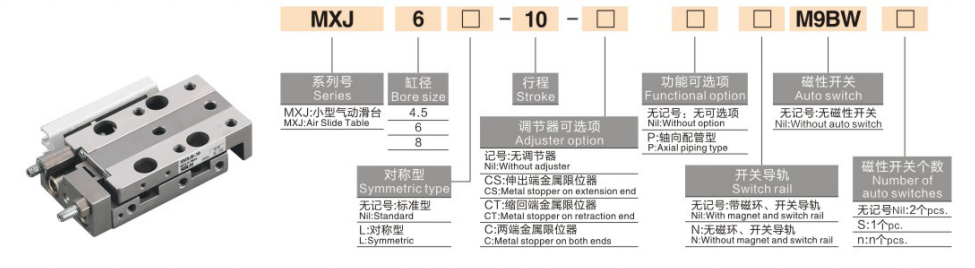

   1. Exemplu de model: MXJ6-10-CS-M9B

   2. Exemple de referință de comandă standard

     -- MXJ4.5-5: tip standard, fără întrerupător magnetic, alezaj 4,5 mm, cursă 5 mm, dublă acțiune

     -- MXJ8-15-B-2M9B: Alezaj 8 mm, cursă 15 mm, limită metalică cu două capete, 2 bucăți întrerupătoare magnetice M9B

     -- MXJ12-20-L: tip simetric, alezaj 12 mm, cursă 20 mm, conductă laterală reversibilă

Specificații tehnice de bază (@0,5MPa, dublă acțiune)

   1. Micro Specificații (φ4.5 / φ6 / φ8)

   2.Specificații mici (φ12 / φ16)

Avantajele competitive de bază

   1. Precizie și stabilitate ultra-înaltă la nivel de microni

     -- Prelucrarea integrată dintr-o singură piesă asociată cu șina de ghidare liniară cu bile de înaltă precizie asigură o precizie de poziționare repetată de ± 0,01 mm și o eroare de paralelism ultra-scăzută, îndeplinind pe deplin cerințele stricte de precizie pentru microdetecție și procese de poziționare fină.

   2. Design ultra-compact și care economisește spațiu

     -- Structura corpului ultra-subțire și ultra-scurtă, cu o înălțime minimă de numai 10 mm. Designul de montare pe trei laturi se adaptează la spațiul vertical și orizontal ultra-îngust, economisind peste 40% spațiu de instalare în comparație cu mesele glisante convenționale, ideale pentru liniile de producție automate dense.

   3. Răspuns rapid ușor și de înaltă frecvență

    -- Structura ușoară optimizată din oțel inoxidabil (40 ~ 500 g) reduce eficient inerția de mișcare. Viteza de operare variază de la 50 la 500 mm/s, susținând o funcționare stabilă de înaltă frecvență peste 300 de cicluri pe minut (cpm) pentru a crește eficiența producției.

   4. Funcționare fără ulei și durată de viață super lungă

     - Adoptă etanșare rezistentă la uzură cu frecare redusă și design fără ulei, compatibil cu ateliere curate și medii industriale ușor uleioase. Configurația structurală durabilă asigură o durată de viață de peste 5 milioane de cicluri cu funcționare stabilă pe termen lung, fără întreținere.

   5. Design simetric reversibil pentru instalare flexibilă

     -- Portul de aer simetric și structura canelurii comutatorului permit schimbarea la fața locului stânga/dreapta a conductelor și instalarea senzorului, eliminând restricțiile direcționale și îmbunătățind considerabil depanarea la fața locului și flexibilitatea adaptării structurale.

Forme de montare și aplicații tipice

   1. Metode de montare

     -- Montare în partea superioară: Fixat prin găuri traversante cu găuri precise pentru știft de poziționare, potrivite pentru instalarea deasupra piesei de prelucrat și scenarii de poziționare de înaltă precizie.

     -- Montare inferioară: fixată prin găuri filetate inferioare, stabilă și fiabilă, aplicabilă pentru instalarea la suprafața echipamentului standard.

     -- Montare laterală: Fixat prin găuri filetate laterale, perfect pentru echipamente cu spațiu vertical limitat și aranjament paralel dens a mai multor glisiere.

   2. Scenarii tipice de aplicare

     -- Electronică 3C: manipularea și transferul cipurilor, focalizarea lentilelor camerei, laminarea microcomponentelor, testarea durabilității duratei butoanelor

     -- Detecție de precizie: poziționarea sondei, mișcarea precisă a camerei CCD, măsurarea dimensiunilor micro, calibrare optică fină

     -- Micro-asamblare: blocare automată cu șuruburi, sertizare terminale, inserare de precizie a componentelor, antrenare jig miniatural

     -- Echipament medical: control de precizie micropompe, comutare supape miniaturale, poziționare telescopică a instrumentelor mici

Ghid de selecție rapidă în 3 pași

   1. Selectarea alezajului după sarcină

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Rezervați o marjă de siguranță de încărcare de nu mai puțin de 50% pentru o operare stabilă de precizie.

   2. Confirmarea accidentului vascular cerebral

     -- Interval de cursă standard: 5 ~ 50 mm. Prioritizează cursele scurte (5~20mm) pentru condiții de lucru de înaltă frecvență pentru a asigura o precizie mai mare și stabilitate operațională.

   3. Potrivirea configurației

     -- Monitorizarea poziției: echipați 2 întrerupătoare magnetice M9B pentru feedback-ul bidirecțional al poziției cursei.

     -- Limitare de precizie: selectați limita metalică cu două capete (B) pentru o poziționare precisă reglabilă a cursei de 0~5 mm.

     -- Adaptarea montajului: alegeți montarea laterală pentru aranjarea stației dense, montarea inferioară pentru instalarea standard la suprafață.

Rezumatul unei propoziții

     Masa glisantă pneumatică ultracompactă de înaltă precizie din seria SOLH MXJ oferă precizie de poziționare la nivel de microni, montare flexibilă pe trei fețe, funcționare ușoară de înaltă frecvență și limitatoare metalice reglabile opționale, servind drept actuator microliniar de precizie rentabil, utilizat pe scară largă în electronica 3C, detectarea de precizie, microasamblarea și echipamentele de automatizare medicală.
