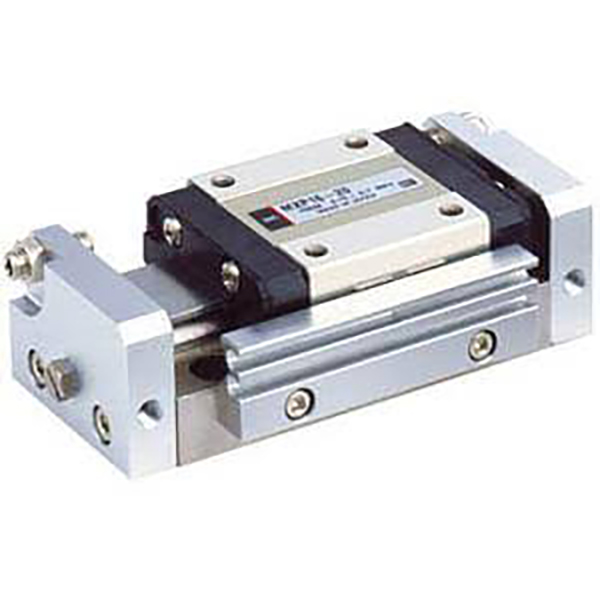

Masa glisantă pneumatică compactă de ultra-înaltă precizie seria MXP

Masa glisantă pneumatică compactă de ultra-înaltă precizie seria MXP

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH MXP este o masă glisantă pneumatică compactă de înaltă precizie, proiectată pentru scenarii riguroase de micropoziționare. Adoptând o structură de șină de ghidare cilindră încorporată și un corp integrat din oțel inoxidabil, oferă paralelism la nivel de microni, eroare de rotație ultra-scăzută și rigiditate excepțională. Sprijinând conducte dublă direcție și ciclism stabil de înaltă frecvență, este perfect potrivit pentru asamblarea cu precizie 3C, detectarea optică și poziționarea de înaltă precizie a microcomponentelor, servind drept model premium pentru aplicații sofisticate de conducere liniară în miniatură.

Structura de bază și caracteristici de proiectare

     --  Modul Drive: Funcționare bidirecțională cu dublă acțiune, dimensiuni ale alezajului φ6/8/10/12/16mm, acoperind domeniul de sarcină ușoară de 10~120N.

     -- Structură Premium integrată: Prezintă șină de ghidare liniară cilindră încorporată și corp dintr-o singură bucată din oțel inoxidabil martensitic. Mecanismul portant este complet izolat de mișcarea de etanșare a tijei pistonului, obținând o rigiditate extremă și o frecare minimă.

     -- Gradul de precizie ultra-înaltă: Paralelism de deplasare 0,004 mm, paralelism de montare 0,02 mm, precizie de rotație ±0,03° (φ6/8/10) / ±0,04° (φ12/16), oferind performanță de poziționare de precizie ultra-stabilă lider în industrie.

     -- Corp îngust ultracompac: Înălțimea corpului de numai 17~23mm, cu 10%~20% mai îngustă decât modelele echivalente MXJ, permițând un aspect ultra-dens pentru spații de lucru extrem de restrânse.

     -- Flexibilitatea conductelor în dublă direcție: Suportă atât țevi laterale, cât și axiale, cu aspect comutabil la fața locului, adaptându-se la diverse cerințe de trasare a conductelor la fața locului.

     -- Compatibilitatea senzorilor universali: Canalele standard duble pentru comutatoare magnetice permit instalarea a 2 comutatoare magnetice M9B pentru monitorizarea fiabilă a poziției bidirecționale.

     -- Buffering și limitare pe mai multe niveluri: Tampoane standard din cauciuc cu două capete pentru reducerea zgomotului și a impactului; Limitatoare de cursă metalice opționale cu un singur/dublu capăt, plus opțiunea tampon hidraulic pentru modelele φ8 și mai mari, cu o gamă de cursă reglabilă de 0~5mm pentru un control ultra-precis al poziționării.

Completează regula de codificare a modelului

   1. Exemplu de model: MXP8-15-B-M9BW

   2. Exemple de referință de comandă standard

     --  MXP6-5: Tip standard, fără întrerupător magnetic, alezaj 6 mm, cursă 5 mm, dublă acțiune

     --  MXP10-20-B-2M9B: Alezaj 10 mm, cursă 20 mm, limită metalică cu două capete, 2 buc. întrerupătoare magnetice M9B

     -- MXP12-25-D: Alezaj 12 mm, cursă 25 mm, limită metalică la capătul extins, compatibil cu țevi axiale

Specificații tehnice de bază (@0,5MPa, dublă acțiune)

Avantajele competitive de bază

   1. Precizie și stabilitate la nivel ultra-înalt de microni
     -- Se mândrește cu un paralelism de deplasare ultra-scăzut de 0,004 mm și o precizie de rotație de până la ± 0,03°, împreună cu o precizie de poziționare repetată de ± 0,01 mm. Elimină micro-agitarea și deviația de poziție, îndeplinind pe deplin cerințele stricte de precizie pentru detectarea optică, laminarea microcomponentelor și procesele de testare de înaltă precizie.

   2. Structură cilindrică încorporată și corp compact ultra-îngust
     -- Cilindrul este încorporat în interiorul structurii șinei de ghidare, reducând lățimea corpului cu 10% ~ 20% în comparație cu modelele MXJ. Designul inovator al conductelor laterale/axiale cu dublă direcție permite comutarea flexibilă la fața locului, rezolvând restricțiile de aranjare a conductelor în stațiile dense ultra-înguste.

   3. Rigiditate ridicată și durată lungă de viață
     -- Corpul dintr-o bucată din oțel inoxidabil martensitic și structura șină de ghidare integrată oferă o rezistență excelentă la deformare și rigiditate structurală. Adoptă un design de etanșare fără ulei și cu frecare scăzută, compatibil cu ateliere curate și medii industriale ușoare, obținând o durată de viață fără întreținere de peste 5 milioane de cicluri.

   4. Funcționare lină de înaltă frecvență
     -- Etanșarea premium cu frecare redusă și șina de ghidare cu bile de înaltă precizie asigură o mișcare ultra-line. Viteza de operare variază de la 50 la 500 mm/s, susținând cicluri stabile de înaltă frecvență peste 350 cpm fără bâlbâială sau agitație, ideal pentru sarcini de poziționare repetitive pe termen lung, cu cursă scurtă.

   5. Adaptare flexibilă la instalare în mai multe scene
     -- Suportă montajul superior, inferior și lateral pe trei fețe cu găuri de poziționare de precizie. Structura simetrică a portului de aer permite interschimbabilitatea țevilor stânga/dreapta la fața locului, încălcând complet limitările direcționale și adaptându-se la diverse modele structurale de echipamente.

Forme de montare și aplicații tipice

   1. Metode de montare

     -- Montare de sus: Fixat prin găuri traversante cu găuri de poziționare de precizie, potrivite pentru instalarea deasupra piesei de prelucrat și scenarii de poziționare de înaltă precizie care necesită deplasare zero.

     --  Montare de jos: Fixat prin găuri filetate inferioare cu structură stabilă și fiabilă, aplicabil pentru asamblarea suprafeței echipamentelor standard și antrenarea liniară fixă.

     --  Montaj lateral: Fixat prin găuri filetate laterale, perfect pentru echipamente cu spațiu vertical limitat și aranjament paralel dens a mai multor unități de glisare.

   2. Scenarii tipice de aplicare

     --  3C Electronics: Montarea și lipirea cipului, focalizarea modulului lentilelor, poziționarea de ultraprecizie a microcomponentelor, testarea ciclului de sondă

     --  Echipamente optice: Mișcarea de precizie a camerei CCD, calibrarea fină a lentilelor optice, poziționarea laser, conducerea platformei de detectare de înaltă precizie

     --  Asamblare de micro precizie: Blocare automată în miniatură cu șuruburi, sertizare terminale, introducere precisă a componentelor, antrenare de înaltă precizie

     -- Echipament medical: Control de precizie micropompe, comutare precisă a supapei miniaturale, poziționare telescopică a instrumentelor mici

Comparație de selecție a tabelului de diapozitive: MXP vs MXJ vs MXQ

Ghid de selecție rapidă în 3 pași

   1. Selectarea alezajului după sarcină
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Rezervați o marjă de siguranță de încărcare de cel puțin 50% pentru a asigura o funcționare stabilă de precizie.

   2. Confirmarea accidentului vascular cerebral Interval de cursă standard: 5~30mm. Prioritizează cursele scurte (5~20mm) pentru condiții de lucru de înaltă frecvență pentru a menține o precizie de poziționare mai mare și o stabilitate operațională.

   3. Potrivirea configurației

      --  Monitorizarea poziției: echipați 2 întrerupătoare magnetice M9B pentru feedback bidirecțional în timp real asupra poziției cursei.

     -- Limitare de precizie și tamponare: selectați limita metalică cu două capete (B) pentru o poziționare precisă reglabilă de 0~5 mm; alegeți tampon hidraulic pentru modelele φ8 și mai mari pentru a reduce impactul de înaltă frecvență.

     --  Adaptarea țevilor: Adoptați țevile axiale pentru un spațiu ultra-îngust și țevile laterale pentru scenariile de instalare standard convenționale.

Rezumatul unei propoziții

     Masa glisantă pneumatică de ultra-înaltă precizie din seria SOLH MXP are paralelism ultra-scăzut de 0,004 mm, eroare minimă de rotație, șină de ghidare integrată încorporată, conducte comutabile în dublă direcție și tampon hidraulic opțional, servind ca etapă microliniară premium de înaltă rigiditate pentru detectarea optică, asamblare medicală 3C ultra-precizie și echipamente de ultimă generație.
