Masa glisantă pneumatică seria MXQ | Ghid cu bile de recirculare / Tip economic

Marca: SOLH by Richge Technology

Prezentare generală a produsului

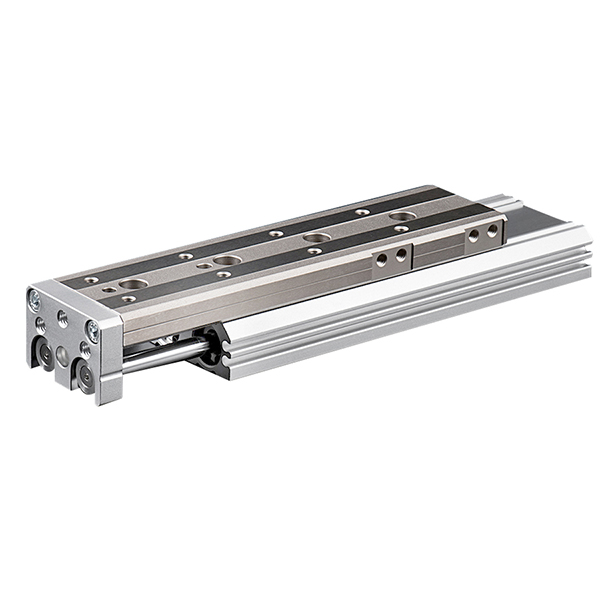

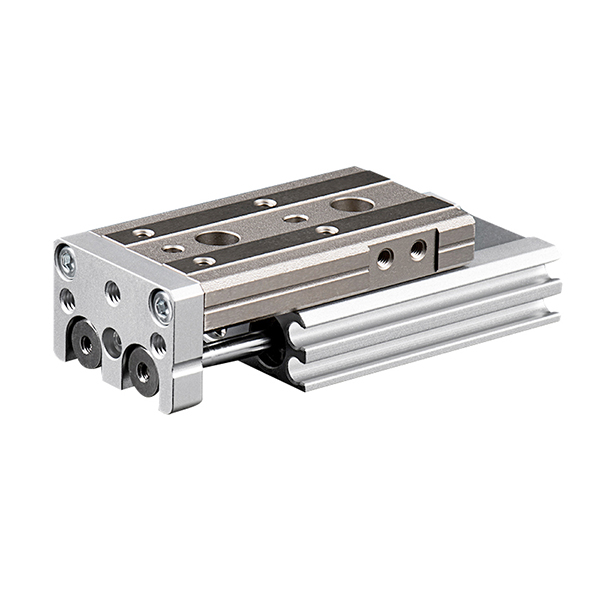

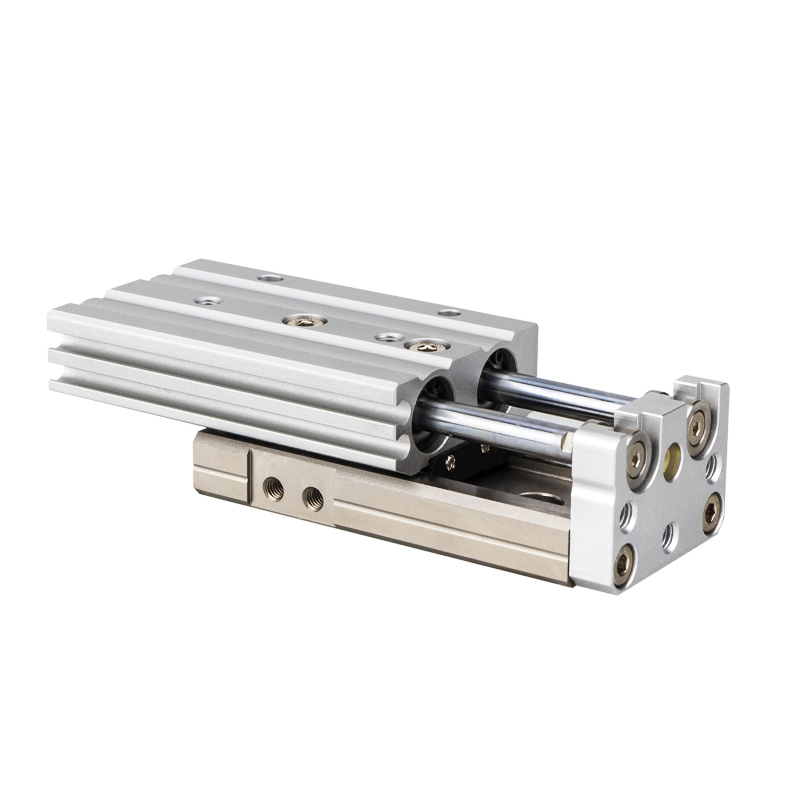

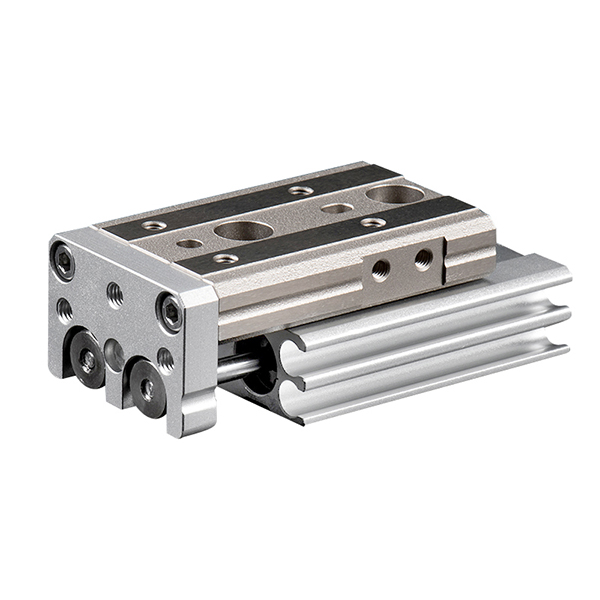

     Seria SOLH MXQ este o masă glisantă pneumatică compactă și economică, cu un sistem de antrenare cu dublu piston și șine de ghidare cu bile cu recirculare. Adoptând o structură integrată ultra-subțire și ușoară, oferă o mișcare liniară stabilă, de precizie medie, cu o precizie repetată de ±0,02 mm. Ca o alternativă rentabilă la combinația tradițională „cilindru + ghidaj extern”, reduce considerabil costurile echipamentelor, menținând în același timp performanța de funcționare fiabilă. Ideală pentru manevrarea automată generală și scenariile standard de asamblare de precizie, este soluția de bază liniară preferată pentru liniile de producție automatizate în masă.

Structura de bază și principiul de lucru

     -- Acționare cu dublu piston: Echipat cu o structură cu dublu piston care asigură dubla tracțiunea de ieșire a glisierelor cu un singur cilindru cu aceeași dimensiune a alezajului. Acesta asigură o mișcare liniară sincronă și stabilă, cu oscilație sau deformare zero în timpul funcționării ciclice de înaltă frecvență.

     -- Sina de ghidare cu bile de recirculare: Adoptă un design de ghidaj cu bile cu recirculare nepreîncărcat, oferind o mișcare lină la sarcină ușoară și costuri de producție reduse. Menține o precizie stabilă a poziționării repetate de ± 0,02 mm, îndeplinind pe deplin cerințele de automatizare de precizie medie.

     -- Corp integrat ultrasubțire și ușor: Structura integrată a cilindrului și a mesei de glisare este cu 10% mai mică în înălțime și cu 22% mai ușoară în greutate decât seria MXS, realizând un aspect de instalare mai compact pentru echipamente cu spațiu limitat.

     -- Montare flexibilă pe trei laturi: Suportă fixare în trei direcții inferioară, laterală și axială cu găuri presetate pentru poziționare cu precizie. Simplifică procedurile de instalare și poziționare la fața locului, îmbunătățind eficiența generală a asamblarii.

     -- Design încorporat cu inducție magnetică: Inel magnetic intern standard cu caneluri de montare laterale rezervate pentru întrerupătoarele magnetice din seria D-M9□ și A93. Designul de montare încastrat evită interferențele structurale și asigură un feedback stabil al semnalului de poziție.

 Completează regula de codificare a modelului

   1. Exemplu de model: MXQ16-50AS-M9BW

   2. Exemplu de referință pentru comandă standard

     -- MXQ20-75A-FR-M9NL: Alezaj 20 mm, cursă 75 mm, reglare cursă dublă, conducte axiale, comutator magnetic PNP cu lungimea firului de 3 m

Specificații tehnice generale de bază

Diagrama de referință pentru forța de ieșire și sarcina (@0,5MPa, instalare orizontală)

Notă: Capacitatea de încărcare scade cu o cursă mai mare și cu o viteză de operare mai mare; factor de siguranță ≥2; sarcina verticală necesită verificarea cuplului admisibil

Scenarii de aplicație și comparație de selecție a produselor

   1. Scenarii de aplicare prioritare pentru seria MXQ

     --  Manipulare automată generală: Perfect pentru transferul ciclic de piese electronice mici, terminale, componente din plastic și corpuri de iluminat modulare ușoare, cu cerințe standard de precizie.

     -- Proiecte de automatizare sensibile la costuri: Ca o alternativă rentabilă la seria MXS de înaltă precizie, reduce costurile totale ale echipamentelor cu mai mult de 30%, menținând în același timp performanța de bază stabilă.

     -- Aspect spațiu ultracompac: Prezintă înălțime mai mică a corpului și o greutate mai mică decât toboganele MXS, economisind spațiu de instalare vertical pentru echipamente automatizate extrem de compacte.

     -- Funcționare cu încărcare ușoară de precizie medie: Ideal pentru condiții de lucru cu cerere de poziționare de ± 0,02 mm și fără cerințe de rigiditate ridicată sau rezistență la cuplu mare.

     -- Ciclism de înaltă frecvență și cursă scurtă: Fiabil pentru funcționarea repetată pe termen lung cu o cursă scurtă de 10 ~ 50 mm, înlocuind efectiv combinațiile tradiționale de cilindru despicat și ghidaj extern.

   2.MXQ vs MXS vs MXH | Core SMC Slide Table Comparație

Puncte cheie ale selecției profesionale

     -- Potrivirea dimensiunilor alezajului: Selectați dimensiunea găurii adecvată în funcție de greutatea piesei de prelucrat și direcția de instalare. Controlați sarcina orizontală cu 50% din valoarea nominală și sarcina verticală cu 25% din valoarea nominală pentru a asigura o funcționare stabilă pe termen lung.

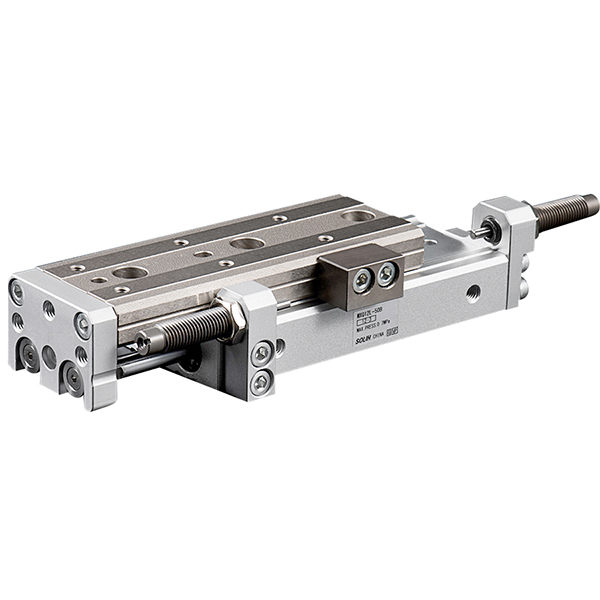

     -- Selectarea cursei și rezervarea marjei: Rezervați o marjă de cursă de 5~10 mm în timpul selecției modelului. Adoptați sufixul de ajustare fină AS/AT/A (tunderea 0~5mm) dacă este necesară o calibrare precisă a cursei.

     -- Selecție flexibilă de montare: Montare inferioară pentru manipularea orizontală a materialelor; montaj lateral pentru montaj lateral fix; montaj axial pentru stivuirea pe axa Z și asamblarea echipamentelor multistrat.

     -- Optimizarea configurației bufferului: tampon de cauciuc standard pentru operare convențională la viteză mică. Instalați un tampon hidraulic opțional când viteza de funcționare depășește 300 mm/s sau greutatea încărcăturii depășește 5 kg (nu se aplică pentru modelul MXQ6).

     -- Configurație de detectare a poziției: Compatibil cu comutatoarele magnetice M9B/M9N/A93. Canelurile încorporate cu două părți acceptă instalarea unui comutator dublu pentru a realiza un feedback precis al semnalului de extindere/retragere la locul lui.

Rezumatul unei propoziții

     Masa glisantă pneumatică economică din seria SOLH MXQ adoptă un ghidaj cu bile cu recirculare ușoară și o structură integrată cu piston dublu, cu corp subțire ultra-ușor, precizie medie stabilă de ± 0,02 mm și cost redus, servind drept cel mai bun înlocuitor rentabil pentru combinațiile tradiționale de ghidaj cilindru pentru automatizarea industrială generală și asamblarea de precizie ușoară.
