Masa glisantă pneumatică seria MXS | Ghidaj cu role transversale tip cilindru dublu

Marca: SOLH by Richge Technology

Prezentare generală a produsului

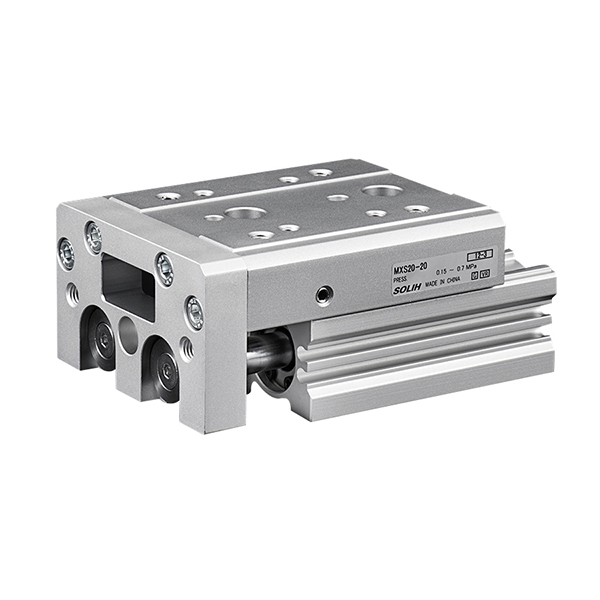

     Seria SOLH MXS este o masă glisantă pneumatică integrată de înaltă rigiditate, de înaltă precizie, echipată cu structură de antrenare cu dublu piston și șine de ghidare profesionale cu role transversale. Dispunând de un corp compact ultra-subțire, un sistem de ghidare preîncărcat fără spațiu liber și o forță de ieșire dublată, oferă o mișcare liniară ultra-stabilă cu o precizie de repetare de până la ±0,01 mm. Designul integrat all-in-one reduce foarte mult volumul echipamentului în comparație cu combinațiile tradiționale de cilindru împărțit + ghidaj extern. Este aplicat pe scară largă în transferul liniar de precizie, asamblarea de aliniere, sculele electronice și semiconductoare, servind ca înlocuitor optim actualizat pentru soluțiile convenționale de antrenare liniară.

Structura de bază și principiul de lucru

     -- Sistem de antrenare cu dublu piston: Adoptă o structură cu dublu piston cu acțiune dublă, oferind o tracțiune dublă față de glisiere cu un singur cilindru cu aceeași dimensiune a alezajului. Asigură o funcționare extrem de sincronă și elimină eficient deviația și balansarea mișcării în timpul mișcării de înaltă frecvență.

     -- Sină de ghidare premium cu role transversale: Ghidaj cu role transversale de înaltă precizie încorporat, cu design de preîncărcare, spațiu de rulare zero, rigiditate structurală excelentă și rezistență puternică la sarcina radială și la deformarea cuplului. Menține stabil o precizie de poziționare repetă ultra-înaltă de ± 0,01 mm pentru o funcționare ciclică pe termen lung.

     -- Design All-in-One integrat: Cilindrul și masa glisantă sunt perfect integrate ca o singură unitate, reducând volumul total de instalare cu 30%~50% în comparație cu structurile de tip split. Nu necesită aliniere manuală în timpul instalării, îmbunătățind considerabil eficiența asamblarii și consistența structurală.

     -- Montare flexibilă pe trei laturi: Suportă instalarea inferioară, laterală și axială în trei direcții, cu găuri presetate pentru poziționare cu precizie. Suportă instalarea directă a stivuirii și montarea laterală fixă, adaptându-se la cerințele diversificate de aranjare a echipamentelor compacte.

     -- Adaptarea senzorului încorporat: Echipat cu inel magnetic intern standard, cu caneluri încorporate rezervate pe corp compatibil cu întrerupătoarele magnetice din seria D-M9□ și A93. Designul montat încastrat evită interferențele structurale și asigură un feedback precis al poziției cursei.

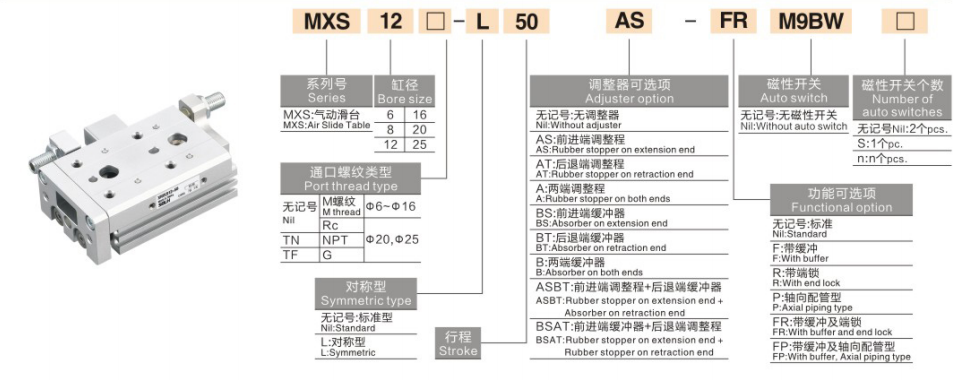

Completează regula de codificare a modelului

   1. Exemplu de model: MXS16-50AS-M9BW

   2. Exemplu de referință pentru comandă standard

     -- MXS20-75A-FR-M9NL: Alezaj 20 mm, cursă 75 mm, reglare cursă dublă, conducte axiale, comutator magnetic PNP cu lungimea firului de 3 m

Specificații tehnice generale de bază

Diagrama de referință pentru forța de ieșire și sarcina (@0,5MPa, instalare orizontală)

Notă: Capacitatea de încărcare scade cu o cursă mai mare și cu o viteză mai mare; factor de siguranță ≥2; sarcina verticală necesită verificarea cuplului admisibil

Scenarii de aplicare și orientări de selecție

   1. Scenarii de aplicare prioritare pentru seria MXS

     --  Poziționare și transfer de ultra-înaltă precizie: Ideal pentru transferul liniar precis și alinierea componentelor electronice, terminalelor, lentilelor optice și modulelor miniaturale cu cerințe stricte de poziționare de ±0,01 mm.

     -- Echipament compact cu spațiu limitat: Structura integrată ultra-subțire reduce înălțimea echipamentului cu 30% în comparație cu mesele obișnuite de glisare, potrivindu-se perfect în stațiile automate miniaturizate și foarte compacte.

     -- Condiții de lucru cu rigiditate ridicată și anti-deformare: Designul ghidajului cu role transversale oferă o rezistență excelentă la cuplu și toleranță la sarcină excentrică, potrivit pentru conducerea pe axa Z a robotului și stații de asamblare de înaltă precizie cu condiții de forță complexe.

     -- Funcționare ciclică cu cursă scurtă de înaltă frecvență: Stabil pentru operare de înaltă frecvență pe termen lung cu o cursă scurtă de 10 ~ 50 mm, menținând o precizie constantă fără compensare sau fluctuație.

     -- Simplificare structurală și reducerea costurilor: Structura integrată de cilindru și ghidare înlocuiește complet combinația tradițională „cilindr + ghidaj extern”, simplificând proiectarea mecanică și scăzând costurile de asamblare și întreținere.

Puncte cheie ale selecției profesionale

     -- Selectarea dimensiunii alezajului: Potriviți dimensiunea alezajului în funcție de greutatea piesei de prelucrat și de modul de instalare. Controlați sarcina orizontală cu 50% din valoarea nominală și sarcina verticală cu 25% din valoarea nominală pentru a asigura o funcționare stabilă.

     -- Selectarea cursei: Rezervați o marjă de cursă de 5~10 mm în timpul selecției modelului. Alegeți reglajul cursei AS/AT/A (ajustare fină 0~5mm) dacă este necesară o ajustare precisă a cursei.

     -- Potrivirea direcției de montare: Montare inferioară pentru manipularea orizontală a materialelor; montaj lateral pentru montaj lateral fix; montaj axial pentru stivuire pe axa Z și asamblare multistrat.

     -- Optimizarea configurației bufferului: tampon de cauciuc standard pentru operare convențională. Echipați cu tampon hidraulic atunci când viteza de funcționare depășește 300 mm/s sau greutatea sarcinii depășește 5 kg pentru a reduce impactul terminalului și vibrațiile.

     -- Configurarea detectării poziției: Compatibil cu comutatoarele magnetice M9B/M9N. Canelurile încorporate cu două părți suportă instalarea a 2 comutatoare pentru a realiza o detectare precisă a semnalului la loc atât pentru cursele de extindere, cât și de retragere.

Rezumatul unei propoziții

     Masa glisantă pneumatică cu cilindru dublu din seria SOLH MXS adoptă ghidaj cu role transversale premium și structură integrată all-in-one, cu tracțiune dublată, precizie ultra-înaltă de ± 0,01 mm, rigiditate superioară și capacitate anti-deformare, servind ca soluție de conducere liniară de precizie de vârf pentru semiconductori, asamblare electronică de precizie și automatizare de înaltă frecvență.
