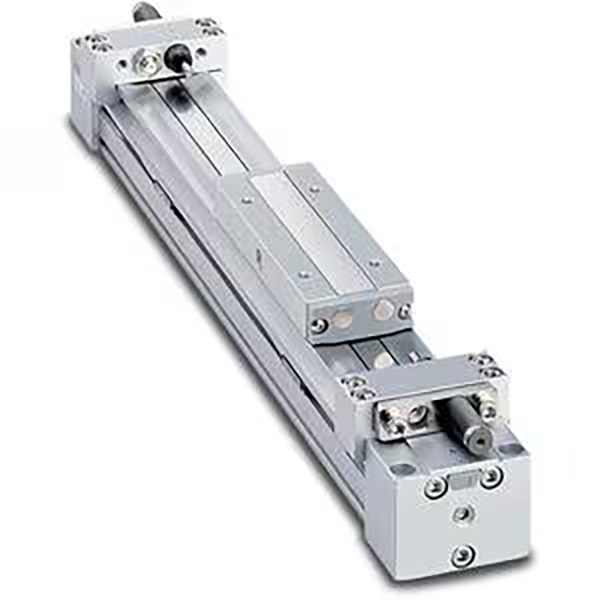

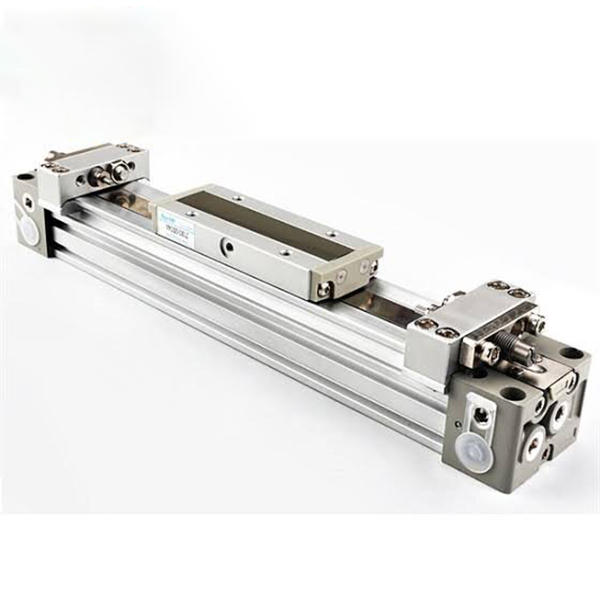

Cilindru fără tijă articulat mecanic seria MY1B | Tip de bază

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH MY1B este un cilindru clasic fără tijă articulat mecanic, conceput pentru aplicații de antrenare liniară cu cursă ultra lungă. Adoptând o curea de etanșare la presiune internă și o structură externă a curelei rezistente la praf, elimină extensia tradițională a tijei, realizând o lungime de instalare aproape egală cu cursa reală și economisind peste 50% spațiu de instalare în comparație cu cilindrii de tirant convenționali. Acoperind dimensiuni ale alezajului de la φ10 la φ100 mm și o cursă maximă de 5000 mm, oferă o mișcare liniară stabilă la viteză medie și la sarcină medie. Este soluția optimă rentabilă pentru transferul de materiale pe distanțe lungi, schimbarea stațiilor și împingerea/tragerea piesei de prelucrat în echipamentele generale de automatizare.

Poziționare de bază și caracteristici structurale

• Imbinare mecanică fără tije: Structură integrată cu piston și masă de glisare fără tija pistonului extinsă. Cureaua de etanșare internă menține presiunea aerului, în timp ce centura externă rezistentă la praf oferă protecție completă. Lungimea totală este egală cu cursa, realizând o utilizare extrem de mare a spațiului pentru scenarii de instalare restrânse.

• Masă glisantă integrată de înaltă rigiditate: Masa de glisare este conectată rigid cu pistonul, oferind o rezistență excelentă la moment de încovoiere. Încărcăturile pot fi montate direct pe masa glisantă fără structuri de ghidare suplimentare pentru aplicații ușoare, simplificând proiectarea mecanică și asamblarea.

• Țevi în 4 direcții și îmbunătățire ușoară: Chiulasă optimizată acceptă țevi în patru direcții (față/spate/lateral/inferioară), permițând reglarea direcției țevilor la fața locului pentru un aspect flexibil. Structura îmbunătățită a corpului cilindrului reduce greutatea cu 17% pentru modelele φ25/32/40 în comparație cu versiunile vechi, reducând sarcina totală a echipamentului.

• Pernă de aer reglabilă standard: Tampoane de aer reglabile încorporate la ambele capete absorb efectiv impactul de operare și reduc zgomotul de rulare pentru o funcționare stabilă la viteză medie. Tampoanele hidraulice externe sunt opționale pentru a se adapta la condițiile de lucru de mare viteză și sarcini grele.

• Fără ulei și durată lungă de viață: Designul standard de funcționare fără ulei se adaptează la medii industriale curate și linii de producție automate generale. Cureaua de etanșare rezistentă la uzură asigură o funcționare durabilă cu ciclu lung, cu costuri reduse de întreținere.

• Instalare ușoară a comutatorului magnetic: Canelurile de montare pre-rezervate pe părțile frontale și opuse ale cilindrului permit instalarea directă frontală a comutatoarelor magnetice din seria D-M9, permițând detectarea comodă a semnalului de poziție și integrarea electrică flexibilă.

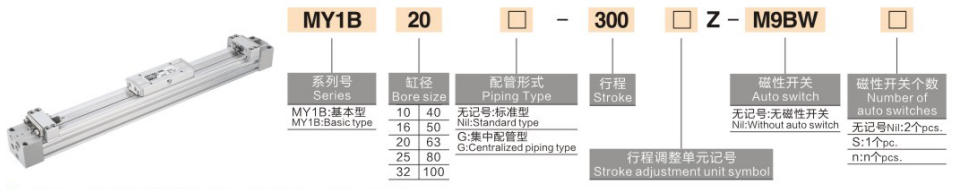

Completează regula de codificare a modelului

Exemple de model: MY1B25-500Z | MY1B40-800AZ

Exemple de referință de comandă standard

• MY1B25-500Z: alezaj de 25 mm, cursă de 500 mm, pernă de aer standard cu două capete

• MY1B40-800AZ: alezaj de 40 mm, cursă de 800 mm, pernă de aer + șuruburi de reglare a cursei cu două capete

Specificații tehnice de bază (condiție standard de 20 ℃)

1 Specificații generale de bază

• Mod de operare: Acționare mecanică cu dublă acțiune a articulațiilor

• Fluid de lucru: Aer comprimat (funcționare fără ulei disponibilă)

• Temperatura ambiantă: 5~60℃ (fără mediu de îngheț)

• Interval de presiune de lucru: 0,1~0,8MPa; Presiune de proba: 1,2 MPa

• Viteza de operare a pistonului: 100~1000mm/s (cu perna de aer standard); 100~1500mm/s (cu tampon hidraulic extern)

• Toleranță la accident vascular cerebral: cursa ≤1000mm: ±1,8mm; Cursa 1001~3000mm: ±2.8mm

• Modul tampon: Pernă de aer încorporată standard (Z); tampon hidraulic extern opțional (L/H)

Diagrama cu 2 parametri cheie de performanță (@0,5MPa)

Ghid de configurare și selecție de bază

1 Selecția dimensiunii alezajului în funcție de sarcină și tracțiune

• φ10~φ20 (Ușoară): Aplicabil pentru scenarii de sarcină ≤8kg și micro cursă lungă (≤1000mm), ideal pentru echipamente electronice și transfer automat de mici dispozitive.

• φ25~φ40 (Serviciune medie-uşoară): Potrivit pentru încărcături medii ușoare de 12 ~ 30 kg și operațiuni convenționale cu cursă lungă de 1000 ~ 2000 mm, utilizate pe scară largă în împingerea liniei de asamblare și încărcarea/descărcarea materialelor.

• φ50~φ63 (Servicii medii): Se potrivește cu o sarcină medie de 50 ~ 80 kg și un transfer greu al piesei de prelucrat, perfect pentru conducerea cu cursă lungă a mașinilor-unelte și a stațiilor de prelucrare.

• φ80~φ100 (Servicii grele): Proiectat pentru încărcătură grea de 130 ~ 200 kg, echipamente pe scară largă și manipulare logistică pe distanțe lungi, adaptându-se la condițiile de lucru ciclice de înaltă frecvență.

2 Selecția configurației cursei și tamponului

• Gama cursei: Cursa standard acoperă 100~2000mm; specificația extinsă XB11 acceptă cursa ultra-lungă de până la 5000 mm pentru cerințe speciale de conducere pe distanțe lungi.

• Pernă de aer (Z): Configurație standard obligatorie pentru funcționarea la viteză medie (≤1000 mm/s), reducând efectiv impactul final și zgomotul de funcționare pentru o mișcare ciclică stabilă.

• Tampon hidraulic (L/H): Recomandat pentru operare de mare viteză (>1000 mm/s) sau condiții de încărcare mare (>50 kg) pentru a obține o mișcare ultra-stabilă și reducerea zgomotului.

• Șurub de reglare a cursei (A): Echipat pentru scenarii care necesită poziționare limită precisă (precizie de ± 0,1 mm), care acceptă calibrarea cursei fine la două capete.

3 Instrucțiuni de montare și conducte

• Metoda de montare: Corpul cilindrului poate fi fixat prin orificii de montare inferioare sau laterale; încărcăturile pot fi instalate direct pe masa glisantă integrată, fără a fi necesară nicio structură de ghidare suplimentară pentru aplicații ușoare.

• Conducte flexibile în 4 căi: Suportă comutarea conductelor din față, spate, laterale și inferioare, permițând reglarea direcției la fața locului pentru a se adapta la cerințele diverselor de amenajare a echipamentelor.

• Instalare întrerupător magnetic: Caneluri de montare rezervate cu două laturi compatibile cu comutatoarele din seria D-M9B/D-M9N, realizând feedback flexibil și precis privind poziția cursei.

Scenarii tipice de aplicații industriale

• Transfer de material cu cursă ultra-lungă: Ideal pentru împingere și tragere pe distanțe lungi de 1 ~ 5 m în liniile de asamblare electronice, alimentare și de ambalare, cu o instalare care economisește spațiu și o funcționare stabilă de mare viteză.

• Deschiderea/închiderea ușii și capacului echipamentului: Aplicat la antrenarea corpului ușii cu cursă lungă a mașinilor-unelte mari și a echipamentelor automate, cu structură compactă și performanță de funcționare ciclică fiabilă.

• Deplasare grea a piesei de prelucrat: Potrivit pentru manipularea cu cursă lungă a piesei grele de 30 ~ 200 kg în industria de automobile și prelucrare mecanică, oferind rigiditate ridicată și capacitate excelentă de anti-încovoiere.

• Poziționarea și transportul liniei de asamblare: Folosit pentru poziționarea cu cursă lungă și împingerea ciclică a liniilor de producție, cu design standard de pernă de aer pentru a reduce zgomotul și impactul în timpul funcționării de pornire-oprire de înaltă frecvență.

• Echipamente de automatizare personalizate: Soluție universală de conducere liniară cu cursă lungă pentru diverse stații automate non-standard, potrivită în special pentru proiecte de automatizare cu spațiu limitat și sensibile la costuri.

Ghid de selecție rapidă în trei pași

• Confirmarea dimensiunii alezajului: Calculați forța necesară pe baza greutății sarcinii cu un factor de siguranță ≥1,5. Reguli de selecție recomandate: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100.

• Confirmarea specificației cursei: Selectați cursa standard de 100~2000 mm pentru cerințe convenționale; alegeți specificația extinsă XB11 pentru cursă ultra-lungă de până la 5000 mm.

• Potrivirea configurației funcționale: Adoptați perna de aer standard (Z) pentru funcționarea la viteză medie; upgrade la tampon hidraulic (L/H) pentru condiții de lucru de mare viteză sau de sarcină mare; adăugați șurub de reglare a cursei (A) pentru cerințe precise de poziționare limită.
