Cilindru fără tijă cu cuplare magnetică seria RM | Airtac Compact Ghidat Tip cursă lungă

Marca: SOLH by Richge Technology

RMT
RMTL

Prezentare generală a produsului

     Seria SOLH RM este un cilindru de cuplare magnetic fără tije în stil Airtac, proiectat pentru cerințe de conducere liniară compactă, cu cursă lungă și ghidată. Adoptând transmisia magnetică sincronă fără contact între pistonul intern și masa de glisare externă, structura complet închisă realizează o scurgere completă zero și o funcționare fără praf. Acoperind patru modele de bază, inclusiv tipul de bază și tipul de tijă ghidată, dimensiunea alezajului variază de la φ10 la φ40mm cu o cursă maximă de 2000mm. Dispunând de ghidare încorporată, adaptabilitate largă la temperatură și performanță la costuri ridicate, este perfect potrivit pentru scenarii de transfer liniar cu cursă lungă și de automatizare în spațiu curat, servind drept alternativa domestică preferată la seria SMC CY1/CY3.

Clasificarea modelului de bază și caracteristici structurale

1. Completați Clasificarea modelului familiei RM

• Tip de bază RMS: Structură ultra-minimalistă fără sistem de ghidare încorporat. Necesită suporturi externe și șine de ghidare liniare pentru instalare. Are cel mai mic cost și este ideal pentru proiecte sensibile la buget cu structuri de ghidare rezervate.

• Tip ghidat standard RMT: Echipat cu tije de ghidare duble și lagăre de alunecare pentru funcție de ghidare integrată. Poate suporta sarcini laterale și excentrice fără șine de ghidare exterioare, permițând o instalare simplă și rapidă în condiții convenționale de lucru.

• Tip ghidat de precizie RMTL: Adoptă tije de ghidare extinse de înaltă precizie și rulmenți de înaltă rigiditate pentru a îmbunătăți acuratețea mișcării liniare. Precizia de repetare a poziționării atinge ± 0,1 mm, îndeplinind cerințele de poziționare a cursei de înaltă precizie și transfer la micro distanță.

• Tip de glisiere cu sarcină mare RMH: Optimizat cu șine de glisare întărite și structură de tijă de ghidare de înaltă rezistență, cu o capacitate de încărcare excelentă și performanță anti-deformare. Poate fi utilizat direct ca masă glisantă autonomă pentru scenarii de operare cu sarcini grele și cu stabilitate ridicată.

2. Avantajele structurale de bază

• Acționare cu cuplare magnetică și performanță curată fără scurgeri: Rețeaua magnetică de înaltă rezistență încorporată realizează transmisie sincronă nemecanică. Butoiul cilindrului complet închis izolează complet circuitele interne de aer de mediul extern, realizând zero scurgeri de aer și funcționare fără praf. Respectă pe deplin standardele de igienă pentru aplicații pentru produse alimentare, electronice și ateliere curate medicale.

• Design compact fără tijă și economie de spațiu: Nicio structură de extensie a tijei pistonului reduce spațiul de instalare cu 50% în comparație cu cilindrii tradiționali a tijei. Menține o funcționare liniară stabilă, fără a se îndoi chiar și în condiții de cursă lungă de maxim 2000 mm, susținând perfect designul echipamentului compact.

• Structură izolată rezistentă la praf și durată de viață extinsă: Camera pistonului și masa de glisare sunt complet izolate pentru a preveni pătrunderea prafului extern, murdăriei și impurităților în interiorul cilindrului. Combinația optimizată de inel rezistent la uzură și inel rezistent la praf reduce eficient pierderile de frecare și prelungește durata de viață generală.

• Design integrat de tijă cu ghidaj dublu (RMT/RMTL/RMH): Structura de ghidare autonomă elimină nevoia de șine de glisare externe. Rezistă eficient forței laterale și interferențelor de sarcină excentrică, asigurând o mișcare alternativă lină și stabilă, cu o eficiență mai mare a instalării.

• Configurație multi-tampon pentru funcționare stabilă: Tampoanele fixe standard din cauciuc cu două capete absorb impactul de funcționare și reduc zgomotul de rulare. Tampoanele opționale reglabile și tampoanele hidraulice susțin o funcționare stabilă la o viteză maximă de 500 mm/s, evitând impactul rigid în timpul mișcării ciclice de mare viteză.

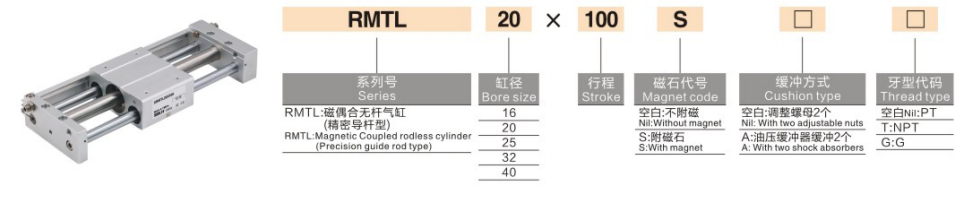

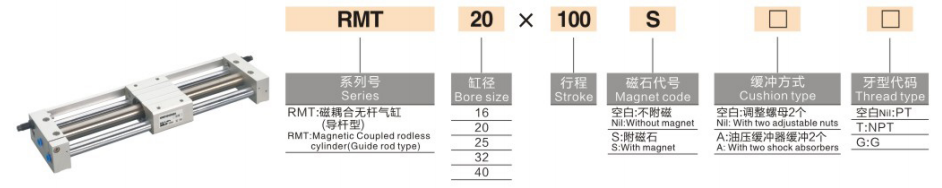

Completează regula de codificare a modelului

1.Exemple de model: RMT20-500 | RMS16-300-S

2.Exemple de referință de comandă standard

• RMS16-300: alezaj de 16 mm, cursă de 300 mm, tip de bază neghidat fără întrerupător magnetic

• RMT20-500-S: alezaj de 20 mm, cursă de 500 mm, tip ghidat standard cu accesoriu magnetic

• RMTL25-800: alezaj de 25 mm, cursă de 800 mm, tip ghidat de înaltă precizie

Specificații tehnice de bază (condiție standard de 20 ℃)

1. Specificații generale de bază

• Mod de operare: Transmisie sincronă fără contact cu cuplaj magnetic cu dublă acțiune

• Fluid de lucru: Aer comprimat filtrat (filtrare 40μm, funcționare fără ulei disponibilă)

• Temperatura ambiantă: -20℃~70℃ (grad industrial cu temperatură ultra-largă)

• Interval de presiune de lucru: 0,15~0,7MPa; Presiune de proba: 1.0MPa

• Viteza de operare standard: 50~500mm/s

• Modul tampon: tampon de cauciuc fix cu două capete standard; tampon reglabil opțional / tampon hidraulic

• Forța de reținere magnetică: 55~1400N (crește treptat cu dimensiunea alezajului)

2. Diagrama parametrilor cheie de performanță (@0,5MPa)

Ghid de configurare și selecție de bază

1. Selectarea dimensiunii alezajului în funcție de sarcină și tracțiune

• φ10~φ16 (Micro ușoară): Potrivit pentru sarcini ≤2kg, dedicat transferului de componente de precizie cu cursă scurtă și operațiunilor de micropoziționare în echipamente electronice de automatizare miniaturale.

• φ20~φ25 (Servicii ușoare generale): Se potrivește cu o sarcină ușoară de 4 ~ 6 kg, ideal pentru operațiuni convenționale de împingere și tragere cu cursă lungă (≤1000 mm) în liniile de producție automate generale.

• φ32~φ40 (Servicii medii): Aplicabil pentru scenarii de încărcare medie de 10~16 kg, perfect adaptat la manipularea materialelor cu cursă lungă și condițiilor de lucru ciclice de înaltă frecvență în echipamentele de ambalare și automatizare logistică.

2. Selectarea modelului și a sistemului de ghidare

• Tip de bază RMS: Soluție cu costuri ultra-scazute fără ghidare încorporată. Potrivit pentru proiecte și echipamente sensibile la buget, cu șine de ghidare liniare exterioare preinstalate, care necesită fixare cu suport dublu.

• Tip ghidat standard RMT: Design cu tijă de ghidare dublă all-in-one cu ghidare a rulmentului încorporată. Poate rezista la sarcini laterale convenționale fără accesorii externe de ghidare, oferind o instalare simplă și o adaptabilitate largă la condițiile standard de lucru.

• Tip ghidat de precizie RMTL: Tijele de ghidare extinse de înaltă precizie optimizează stabilitatea mișcării liniare, obținând o precizie de poziționare repetată de până la ±0,1 mm. Cea mai bună alegere pentru poziționare precisă, asamblare precisă și scenarii cu cerere liniară ridicată.

• Tip de glisiere cu sarcină mare RMH: Sina de glisare întărită și structura tijei de ghidare de înaltă rezistență îmbunătățesc considerabil capacitatea anti-deformare și capacitatea de încărcare. Poate înlocui mesele glisante independente pentru a finaliza sarcinile de conducere cu sarcină mare și cursă lungă.

3. Selecția mediului și a configurației funcționale

• Aplicare pentru mediu curat: Transmisia magnetică fără scurgeri și fără praf, fără contact, evită poluarea secundară. Modelele auto-ghidate RMT și RMTL sunt preferate pentru funcționarea stabilă pe termen lung în atelierele alimentare, medicale și electronice de curățare.

• Upgrade la starea de lucru de mare viteză: Echipați cu tampoane hidraulice externe pentru a elimina impactul final, susținând stabil funcționarea continuă de mare viteză de până la 500 mm/s pentru liniile de producție ciclice de înaltă frecvență.

• Feedback de poziție de precizie: Adăugați configurație echipată magnetic -S, compatibilă cu întrerupătoarele magnetice din seria D-M9, realizând poziționarea cursei în mai multe puncte și feedback-ul în timp real al semnalului electric pentru controlul automatizat al conexiunii.

Scenarii tipice de aplicații industriale

• Transfer electronic de materiale în cameră curată: Structura de cuplare magnetică fără praf și zero poluare este utilizată pe scară largă pentru manipularea materialelor pe distanțe lungi în ateliere de semiconductori și LCD fără praf, protejând eficient mediile de producție curate.

• Deplasarea liniei de ambalare pentru produse alimentare și farmaceutice: Designul integrat auto-ghidat simplifică instalarea și întreținerea zilnică, îndeplinind perfect cerințele de împingere și tragere a piesei de prelucrat cu cursă lungă ale echipamentelor de ambalare ușoare și medii, cu performanțe igienice și fiabile.

• Control automat al ușilor și scutului pentru echipamente: Structura compactă fără tijă economisește 50% spațiu de instalare, potrivită pentru deschiderea și închiderea stabilă a ușilor de protecție a echipamentelor cu cursă lungă, a scuturilor de praf și a capacelor de siguranță.

• Poziționare de precizie a liniei de asamblare cu cursă lungă: Modelul ghidat de înaltă precizie RMTL asigură liniaritate excelentă și precizie de poziționare repetată, îndeplinind cerințele de poziționare precisă pe distanțe ultra-lungi de 1 ~ 2m și transport ciclic ale liniilor de producție.

• Renovarea echipamentelor compacte și economisirea spațiului: Servește ca înlocuitor ideal pentru cilindrii tradiționali cu tiranți în scenarii cu cursă lungă (>500 mm), optimizând foarte mult aspectul echipamentului și realizând un design compact al echipamentului automatizat.

Comparația parametrilor de bază din seria RM vs CY1 / CY3

Ghid de selecție rapidă în trei pași

1. Confirmarea dimensiunii alezajului: Calculați forța necesară pe baza greutății reale a sarcinii cu un factor de siguranță ≥2. Reguli recomandate: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. Confirmarea tipului de model: Alegeți RMS pentru buget ultra-scăzut; RMT pentru conditii generale standard de munca; RMTL pentru cerințe de poziționare de înaltă precizie; RMH pentru scenarii de sarcină grea și anti-deformare.

3. Confirmarea specificației cursei: Selectați cursa standard de 50~1000 mm pentru utilizare convențională; cursă extinsă opțională de până la 2000 mm pentru cerințe de conducere pe distanțe medii-lungi.

Rezumatul unei propoziții

     Cilindrul fără tije de cuplare magnetică în stil Airtac din seria SOLH RM integrează structuri auto-ghidate diversificate, adaptabilitate la temperatură ultra-largă și performanță de curățare fără scurgeri, servind drept soluție de conducere liniară internă cu cursă lungă, cu performanță ridicată, pentru echipamente automate cu buget mediu.
