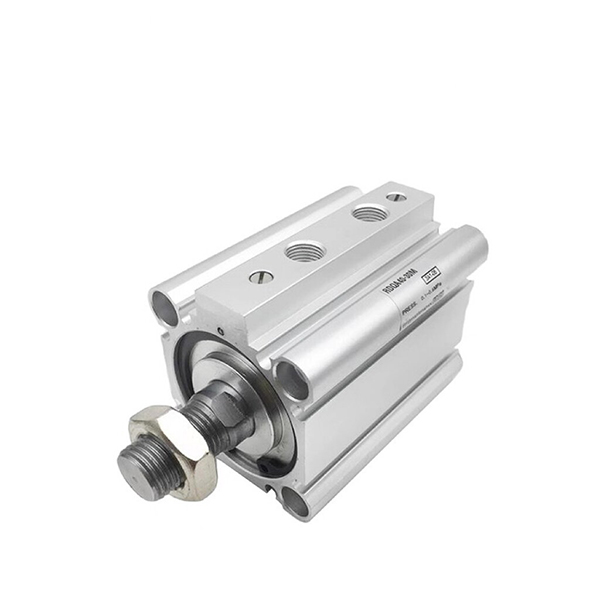

Cilindru pneumatic subțire din seria RQ cu pernă de aer de înaltă performanță

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Cilindrul subțire de înaltă performanță din seria SOLH RQ este interschimbabil cu SMC RQ/RDQ. Adoptă o structură inovatoare de pernă de aer încorporată fără inel. Capacitatea de absorbție a energiei este de 3 ori față de tamponul de cauciuc CQ2, zgomotul redus cu 50%. Corp ultra subțire, mai scurt decât cilindrul subțire al pernei de aer obișnuite cu 20%. Înlocuire directă pentru CQ2/CQS pentru îmbunătățirea performanței pernei. Folosit pe scară largă pentru poziționare automată, prindere și manipulare a materialelor cu ciclu mare, sarcină mare, zgomot redus.

Structură și caracteristici principale

     -- Butoi pătrat ultra-subțire din aluminiu, pernă de aer fără inel integrată;

     -- Butoiul anodizat dur, tija pistonului cromat, performanta puternica anti-deformare;

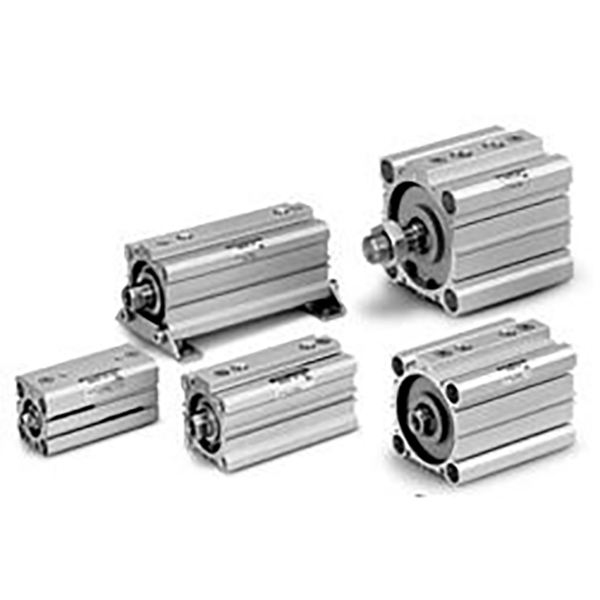

     -- Variante: RQ (nemagnetic), RDQ (echipat cu magnet), RLQ (tip de blocare pentru sarcina verticală);

     -- Pernă de aer puternică, potrivită pentru o alternativă continuă de mare viteză 50 ~ 500 mm/s;

     -- Magnet încorporat RDQ pentru detectarea comutatorului magnetic, sloturi pentru senzori cu mai multe părți;

     -- Dimensiunea de montare compatibilă cu seriile CQ2 și CQS.

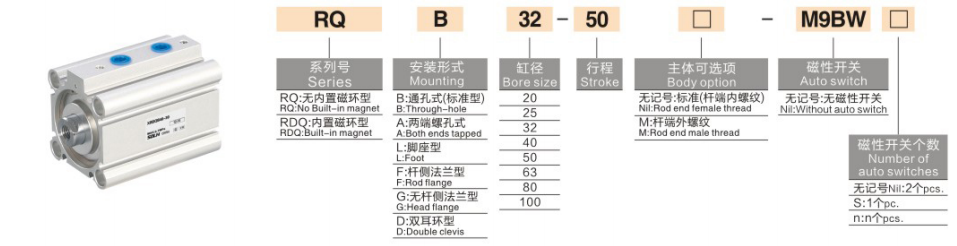

Regula de codificare a modelului

   1. Exemplu: RDQB32-50-M9B

     -- R/RD: Non-magnet / Magnet încorporat

     -- Î: Cod de serie

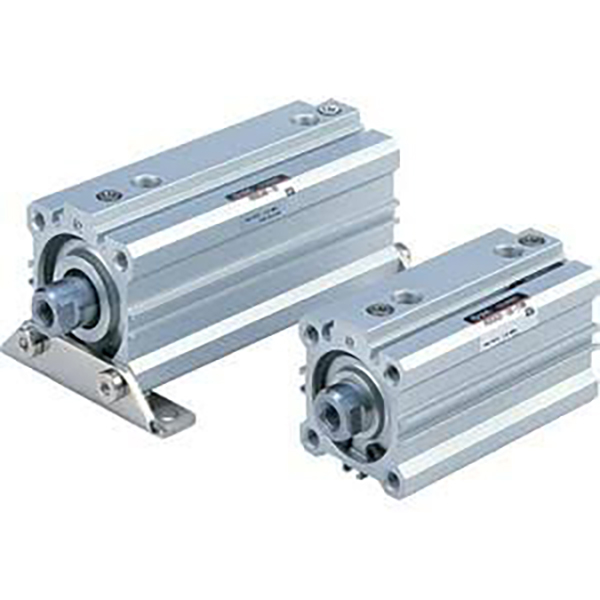

     -- B/A/L/F/G/D: stil de montare

     -- 32: Dimensiune alezaj: 20/25/32/40/50/63/80/100 mm

     -- 50: Lungimea cursei

     -- M9B: Opțiune întrerupător magnetic

Specificatii tehnice

Forța teoretică de împingere și tragere și energie cinetică maximă admisă la 0,5 MPa

Rezumatul unei propoziții

      Cilindru pneumatic subțire de mare viteză din seria SOLH RQ cu pernă de aer fără inel încorporată, absorbție superioară a șocurilor și zgomot redus, actuator ideal de actualizare pentru automatizarea sarcinilor grele cu ciclu înalt, interschimbabil cu cilindrul subțire standard CQ2.
