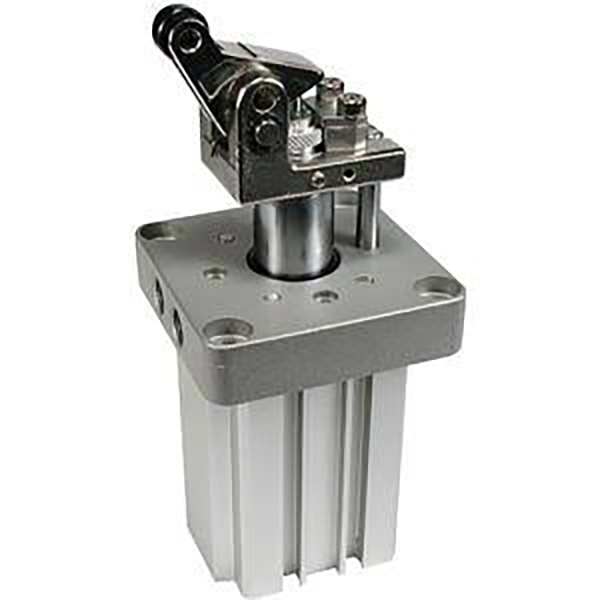

Cilindru de oprire pentru utilizare grea seria RS2H | Cilindru de oprire a pârghiei hidraulice reglabile

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și avantaje structurale de bază

     Seria SOLH RS2H este un cilindru de oprire tip pârghie de nouă generație, pentru sarcini grele, proiectat profesional pentru poziționarea și limitarea liniilor transportoare cu sarcini grele. Disponibil în dimensiuni mari ale alezajului φ50/63/80mm, are forță de oprire ultra-înalta, tampon hidraulic reglabil, structură compactă ușoară și rezistență superioară la impact. Aplicabil în mod special pentru paleți grei și plăci de scule de 50–500 kg, servește ca componentă de oprire a miezului pentru liniile de transport automate grele, utilizate pe scară largă în scenariile de oprire a piesei de prelucrat, poziționarea transferului și limitarea stațiilor.

  1.1 Performanță îmbunătățită pentru sarcini grele

     Ca un înlocuitor îmbunătățit pentru seria tradițională RS1H, RS2H realizează o creștere cu peste 30% a forței de oprire. Adoptând o structură combinată de amplificare a forței pârghiei și a tamponului hidraulic, rezistă perfect la încărcările de impact de înaltă frecvență și limitează stabil piesele grele, de la 50 kg la 500 kg, rezolvând problemele de forță insuficientă și defecțiunea ușoară a modelelor vechi sub funcționare ciclică cu sarcini grele.

  1.2 Optimizare compactă și ușoară

     În comparație cu seria RS1H, modelul cu cursă φ63-30 reduce greutatea totală cu 22% și scurtează lungimea totală cu 9 mm. Structura integrată optimizată economisește spațiu de instalare, îmbunătățind în același timp rigiditatea structurală generală, realizând dimensiuni mai mici, greutate mai mică și stabilitate mai mare.

  1.3 Miezul tampon hidraulic reglabil

     Tampon hidraulic reglabil încorporat ca standard. Utilizatorii pot regla în mod liber rezistența de amortizare prin intermediul discului de reglare rotativ pentru a se adapta la piese de prelucrat de diferite greutăți și viteze de transport. Tamponul acceptă înlocuirea rapidă fără scule prin slăbirea șurubului de fixare M4, îmbunătățind considerabil eficiența întreținerii la fața locului și reducând timpul de nefuncționare.

  1.4 Pârghie de înaltă rigiditate și design cu role duble

     Pârghia de înaltă rezistență este echipată cu o structură internă tampon îmbunătățită. Sunt disponibile două opțiuni de material pentru role: rășină (L) și oțel carbon (M), cu rezistență la uzură și performanță anti-fisurare. Diametrul mărit al rolei asigură o funcționare lină de rulare și o puternică capacitate anti-deflexie, evitând în mod eficient blocarea și deteriorarea sarcinii excentrice în timpul opririi cu sarcină grea.

 1.5 Configurații complet interschimbabile și diversificate

     Dimensiunile de instalare sunt complet interschimbabile cu seria tradițională RS1H, acceptând înlocuirea directă și modernizarea fără modificarea cadrelor de fixare. Funcțiile extinse opționale includ mecanismul de blocare anti-recul, deblocarea manuală a eliberării și comutatorul de detectare a pârghiei, care îndeplinesc cerințele de control ale condițiilor complexe de lucru cu sarcini grele.

  1.6 Structură fără ulei și durată lungă de viață

     Modurile opționale cu dublă acțiune, cu arc dublă și cu acțiune simplă acoperă diverse cerințe operaționale. Tija pistonului placată cu crom dur și corpul cilindrului anodizat dur oferă o rezistență excelentă la uzură și rezistență la impact. Designul de funcționare fără ulei se adaptează la medii curate și la condiții de lucru rezistente la stropire de sudură, cu costuri reduse de întreținere și durată lungă de viață.

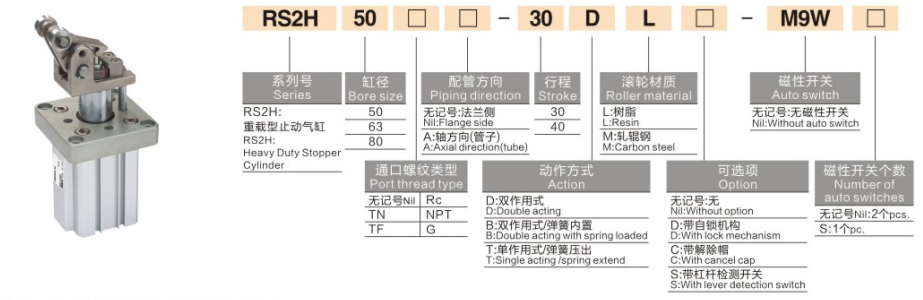

2. Completează regulile de denumire a modelului și exemplele de comandă

  1. Exemple de modele tipice: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Exemple de comenzi standard

    • Model general pentru sarcini grele: RS2H63-30LD-M9BW (alezaj φ63, cursă de 30 mm, rolă din rășină, cu acțiune dublă, cu comutator magnetic M9BW)

    • Model de închidere de înaltă siguranță: RS2H80-40TM-XC102 (alezaj φ80, cursă de 40 mm, rolă din oțel carbon, cu acțiune simplă, cu mecanism de blocare anti-recul)

3. Parametrii tehnici generali (20℃, 0.5MPa Stare standard)

  3.1 Specificații de bază

     • Mod de operare: cu dublă acțiune, cu arc dublă acțiune, cu arc cu acțiune simplă

     • Interval de presiune de lucru: 0,05~1,0MPa; Presiune de proba: 1,5 MPa

     • Temperatura ambiantă: -10℃~60℃ (mediu fără gheață)

     • Sistem tampon: tampon hidraulic reglabil încorporat standard + tampon de cauciuc cu două capete

     • Modul de lubrifiere: Funcționare fără ulei

     • Metoda de instalare: Montare standard cu flanșă, montare întrerupător magnetic pe 4 laturi disponibilă

  3.2 Combinație standard alezaj și cursă

  3.3 Forța de oprire teoretică (unitate: kN @0,5MPa, ieșire pârghie)

  3.4 Comparația greutății produsului (unitate: kg @ cursă standard)

4. Ghid de configurare și selecție de bază

 4.1 Selectarea materialului rolei

     • Rolă de rășină (L): Zgomot redus și anti-zgârieturi pe suprafețele paleților. Ideal pentru scenarii de sarcini ușoare/medii (50–200 kg) și operațiuni de mare viteză (≤0,5 m/s), protejând piesele de prelucrat, asigurând în același timp o oprire stabilă.

     • Rolă din oțel carbon (M): Rezistență ultra-înaltă la uzură și rezistență puternică la impact. Potrivit pentru sarcini grele (200–500 kg), ciclism de înaltă frecvență (≥1000 de ori/zi) și condiții industriale dure de lucru cu durată lungă de viață.

  4.2 Selectarea modului de operare

     • Dublă acțiune (D): Prindere și eliberare controlabilă bidirecțională cu forță de oprire maximă. Optimizat pentru condiții de lucru de pornire-oprire cu sarcini grele și de înaltă frecvență.

     • Dublă acțiune cu arc (B): Declanșare automată la pană de curent, prioritizarea echipamentelor și siguranței personalului. Perfect pentru stații periculoase și scenarii de protecție la oprire.

     • Simplă acțiune (T): Extinderea arcului, modul de retragere a compresiei de aer. Economisește energie și rentabil, aplicabil pentru scenarii de oprire cu sarcină ușoară și cu frecvență joasă.

  4.3 Accesorii funcționale grele opționale

     • Mecanism de blocare (-XC102): Blocare automată după oprire pentru a preveni recul și deplasarea piesei de prelucrat, potrivit pentru stațiile de mare viteză cu sarcină ușoară și anti-deplasare.

     • Funcția de deblocare manuală: Eliberați manual maneta în timpul căderii de curent sau a echipamentului, asigurând o întreținere sigură și convenabilă la fața locului.

     • Comutator de detectare a pârghiei: Detectează extinderea pârghiei și starea de resetare, acceptă controlul legăturii PLC și operarea automată de blocare pentru liniile de producție inteligente.

5. Scenarii tipice de aplicare

     • Linii transportoare de paleți pentru sarcini grele: Specializat pentru oprirea, poziționarea transferului și anti-deplasarea plăcilor de scule grele de 200–500 kg în industriile de automobile, electrocasnice și logistică, oferind performanțe stabile de limitare a sarcinii grele.

     • Statii grele de sudura si masini-unelte: Se aplică la strângerea cu sarcini grele a dispozitivelor de sudură, limitarea încărcării/descărcării mașinilor-unelte și poziționării grele a matriței. Structura tampon rezistă la impact puternic și previne eroziunea zgurii de sudură.

     • Sisteme automate de depozitare și transfer: Folosit pentru oprirea stereoscopică a paleților din depozit, poziționarea de andocare AGV și limitarea mecanismului de răsturnare puternic, cu mișcare stabilă și feedback fiabil al semnalului.

     • Linii transportoare de mare viteză pentru sarcini grele: Potrivit pentru oprirea pieselor grele de mare viteză (≤0,8 m/s) pe liniile transportoare cu role și bandă. Tamponul hidraulic reglabil asigură un proces de oprire lină și fără impact.

6. Ghid de selecție rapidă în 3 pași

     1. Selectarea dimensiunii alezajului: Selectați alezajul în funcție de greutatea piesei de prelucrat și viteza de transport. Urmați standardul de siguranță: forță de oprire teoretică ≥ sarcină reală × 2. φ50 pentru sarcină sub 200 kg, φ63 pentru sarcină de 200–350 kg, φ80 pentru sarcină peste 350 kg.

     2. Selectarea materialului rolelor: Alegeți rola de rășină (L) pentru scenarii de încărcare ușoară și de mare viteză; alegeți rola din oțel carbon (M) pentru scenarii de ciclism cu sarcini grele și de înaltă frecvență.

     3. Selectarea configurației funcționale: Selectați rola cu dublă acțiune (D) + oțel carbon pentru condiții de lucru cu sarcini grele și de înaltă frecvență; adăugați mecanism de blocare (-XC102) pentru cerințele anti-rebound; adoptați tipul cu arc (B) pentru stațiile cu prioritate de siguranță.

Rezumatul unei propoziții

     Cilindrul de oprire pentru sarcini grele îmbunătățit din seria SOLH RS2H are o forță de oprire mai mare cu 30%, structură compactă ușoară, tampon hidraulic reglabil și opțiuni cu două role, oferind soluții profesionale de oprire de înaltă stabilitate, anti-impact și ușor de întreținut pentru liniile de transport automate cu sarcină grea de 50-500 kg.
