Cilindru opritor seria RSQ | Cilindru de oprire pneumatic cu înălțime fixă ​​de montare

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și caracteristici structurale de bază

     Seria SOLH RSQ este un cilindru de oprire cu înălțime fixă, proiectat pentru poziționarea automată a liniilor transportoare și limitarea piesei de prelucrat. Acoperă dimensiuni ale alezajului de la φ12mm la φ50mm cu curse standard de la 10mm la 30mm. Dispunând de structură rigidă cu înălțime fixă, tampon încorporat, 10 tipuri de capete de tijă opționale și montare pentru comutator magnetic pe 4 laturi, cilindrul RSQ oferă soluții de oprire ieftine și de înaltă fiabilitate pentru blocarea stației de transport, poziționarea paleților și limitarea piesei de prelucrat, servind ca o componentă de bază standard pentru sistemele de transport automate.

  1.1 Structură rigidă cu înălțime fixă

     Spre deosebire de seria RSG reglabilă pe înălțime, seria RSQ adoptă un design de montaj fix nereglabil. Are o structură mai simplă, o rigiditate generală mai mare și o instalare mai rapidă la fața locului, potrivindu-se perfect cu dispozițiile stației de înălțime fixă ​​și eliminând procedurile de calibrare a înălțimii.

  1.2 Adaptare versatilă cu mai multe tijei

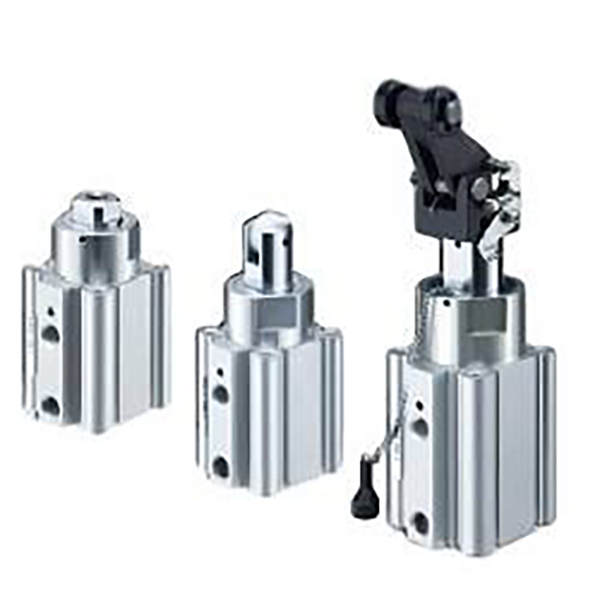

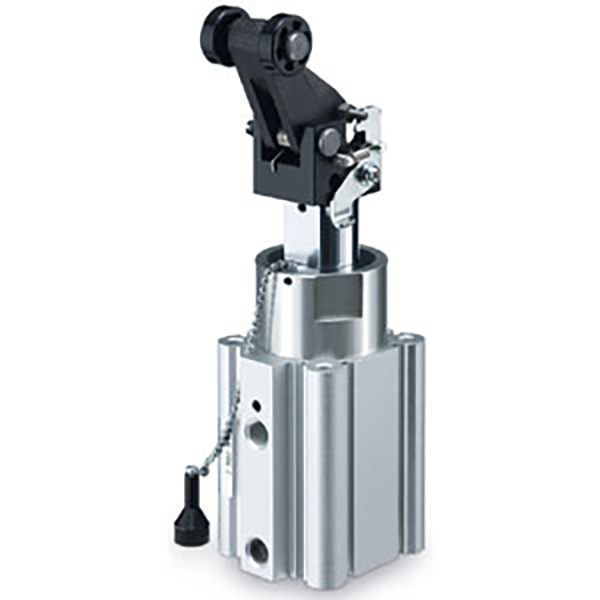

     Echipat cu 10 tipuri de opțiuni de capete de tijă, inclusiv tijă rotundă, tăiere teșită, role și structuri de pârghie, acoperind complet scenariile de oprire a sarcinii ușoare, medii și grele. Tipurile de pârghie (L/B/C/D/E) adoptă un design tampon hidraulic încorporat cu o absorbție excelentă a energiei și o rezistență puternică la impact pentru condiții de lucru de înaltă frecvență și cu impact puternic.

  1.3 Instalare flexibilă și aspect al comutatorului

     Corpul cilindrului acceptă instalarea comutatorului magnetic pe 4 laturi (compatibil cu comutatoarele din seria D-A9□/M9□/P3DWA) fără accesorii suplimentare de montare. Sunt disponibile două metode standard de montare: montare cu orificiu traversant de tip B (standard) și montare cu orificiu filetat cu capăt dublu de tip A, adaptându-se la diferite cadre de echipamente și spații de instalare.

  1.4 Design fără ulei și cu durată lungă de viață

     Modurile opționale cu dublă acțiune, cu retur cu arc și cu acțiune simplă (extindere cu arc) îndeplinesc diverse cerințe de acțiune. Tamponul standard de cauciuc asigură o funcționare stabilă. Tija pistonului adoptă un tratament de cromare dură, iar corpul cilindrului este supus unui proces de anodizare dură, obținând o rezistență remarcabilă la uzură și rezistență la impact. Designul de funcționare fără ulei se adaptează la medii de lucru curate și fără praf, cu costuri reduse de întreținere.

2. Completează regulile de denumire a modelului și exemplele de comandă

  1. Exemple tipice de modele: RSQB20-15, RSDQL32-20

  2. Exemple de comenzi standard

     • Model standard de inel non-magnetic: RSQB20-15 (Fără inel magnetic, montare prin orificiu traversant, alezaj φ20, cursă de 15 mm, capăt de tijă rotund standard)

     • Model tampon hidraulic cu inel magnetic: RSDQL32-20 (Inel magnetic încorporat, montare prin orificiu, orificiu φ32, cursă de 20 mm, capăt de oprire tip pârghie)

3. Parametrii tehnici generali (20℃, 0.5MPa Stare standard)

  3.1 Specificații de bază

     • Mod de operare: cu dublă acțiune, cu retur cu arc, cu dublă acțiune, cu acțiune simplă (extindere cu arc)

     • Interval de presiune de lucru: 0,05~1,0MPa; Presiune de proba: 1,5 MPa

     • Temperatura ambiantă: -10℃~70℃ (fără întrerupător); -10℃~60℃ (cu comutator)

     • Viteza de operare a pistonului: 50~500mm/s

     • Modul tampon: tampon de cauciuc standard; Tipuri de pârghie echipate cu tampon hidraulic încorporat

     • Modul de lubrifiere: Funcționare fără ulei

  3.2 Combinație standard alezaj și cursă

3.3 Forța de oprire teoretică (unitate: N @0.5MPa, cu dublă acțiune)

3.4 Greutatea produsului (unitate: kg @20mm cursă, seria RSQ)

4. Tipuri de capete de tijă și scenarii aplicabile

5. Scenarii tipice de aplicare

     • Oprirea liniei de asamblare: Se aplică la oprirea paleților, poziționarea stației și anti-deplasarea pentru liniile de asamblare electronice și electrocasnice. Designul cu înălțime fixă ​​se potrivește perfect cu dispozițiile standard ale liniilor transportoare.

     • Limitarea liniei transportoare: Potrivit pentru oprirea piesei de prelucrat pe transportoare cu bandă și role, poziționarea stației de transfer și blocarea liniilor divergente/de îmbinare. Opțiuni multiple de capete de tijă se adaptează la diferite grade de încărcare.

     • Stații de procesare automată: Ideal pentru limitarea încărcării/descărcării mașinilor-unelte, poziționarea mașinii de ambalare și oprirea stației de inspecție, oferind o funcționare ciclică stabilă și anti-interferență.

     • Scenarii de oprire pentru sarcini grele: Folosit pentru oprirea paleților grei și a plăcilor de scule, poziționarea stației de sudare. Tipul de pârghie tampon hidraulic rezistă eficient la impact puternic și vibrații de înaltă frecvență.

6. Ghid de selecție rapidă în 3 pași

  1. Selectarea dimensiunii alezajului: Selectați alezajul în funcție de sarcina de oprire reală. Urmați regula: forța de oprire teoretică ≥ sarcină reală × 2 factor de siguranță. φ16~φ20 pentru sarcină ușoară, φ32 pentru sarcină medie, φ40~φ50 pentru sarcină mare.

  2. Selectarea cursei: Cursa standard variază de la 10 mm la 30 mm. Rezervați o marjă suplimentară de cursă de 5~10 mm pe baza înălțimii piesei de prelucrat pentru a evita interferența mecanică.

  3. Selectarea capului de tijă

￮ Sarcină ușoară și viteză mică: alegeți tipul de tăiere cu tijă rotundă sau teșit

￮ Viteză mare și sarcină ușoară: alegeți tipul rolei

￮ Sarcină grea și impact de înaltă frecvență: alegeți tipul de pârghie tampon hidraulic (B/C/D/E)

Rezumatul unei propoziții

     Cilindrii de oprire cu înălțime fixă ​​din seria SOLH RSQ prezintă structură de montare fixă ​​rigidă, opțiuni diverse de capete de tijă, instalarea comutatoarelor pe 4 laturi și performanță de lungă durată fără ulei, oferind soluții standard de oprire rentabile, stabile și rezistente la impact pentru diferite transportoare automate și stații de procesare.
