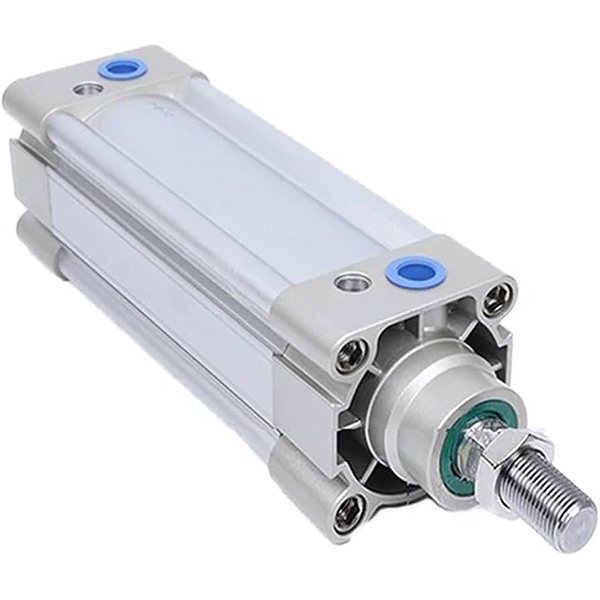

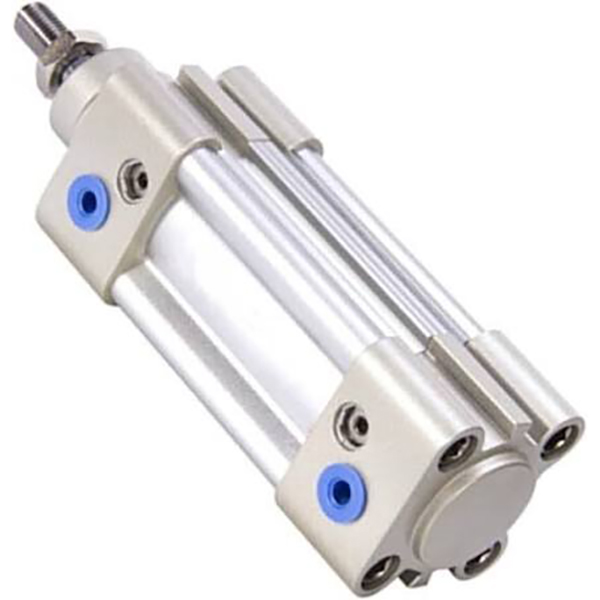

Seria SAI ISO15552 Cilindru standard cu profil fără tirant

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Cilindru cu profil dublu cu acțiune din seria SOLH SAI respectă standardul internațional ISO 15552 (original ISO6431) / VDMA 24562. Aceleași dimensiuni de montare ca și seriile SI, SE și FESTO DNC pentru schimb direct. Având performanță la costuri ridicate, performanță stabilă și durată lungă de viață, este cel mai utilizat cilindru standard ISO de calitate medie pentru echipamente de automatizare.

Structura de bază și caracteristici de proiectare

   1. Conformitate standard: ISO15552 / VDMA24562, dimensiuni de montaj și accesorii complet interschimbabile.

   2. Structură: Butoi din profil pătrat din aluminiu integrat în formă de M fără tiranți expuși, rigiditate ridicată și anticoroziune. Caneluri pentru senzori pe două fețe pentru întrerupătoarele magnetice CMSE / DMSE / CS1.

   3. Variante de operare

     -- SAI: Model standard cu tijă simplă cu dublă acțiune

     -- A spus: Tija dubla cu actiune dubla, capacitate excelenta anti-torsionare

     -- SAIJ: Tija dubla cu cursa reglabila

     -- SAIL: Cilindru blocabil, reține sarcina atunci când alimentarea cu aer se pierde

     -- SAIF: Cilindru integrat cu electrovalva

     -- Sufix -S: inel magnetic încorporat pentru senzorul de poziție (fără -S = non-magnet)

   4. Sistem de pernă: pernă de aer reglabilă cu două extremități standard + tampon elastic PPV, reduce efectiv impactul și zgomotul la viteză mare și la sarcină grea.

   5. Etanșare: Etanșare dublă de compensare unidirecțională de tip Y cu canelură de stocare a uleiului, presiune scăzută de pornire (0,1 MPa), funcționare fără ulei. Tija de piston din oțel 45# placată cu crom dur, rezistentă la uzură și rezistentă la rugină.

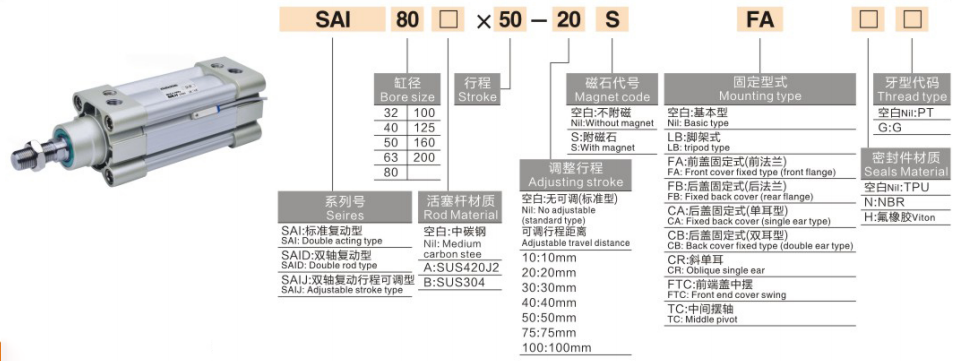

Completează regula de codificare a modelului

  1. Exemplu de model: SAI50×150-S-FA

   2. Exemple de comenzi standard

     -- SAI63×200-S: Bore63, stroke200, magnet încorporat, tip de bază

     -- SAID40×100-FB: alezaj 40, cursă 100, tijă dublă, montare flanșă spate

     -- SAIL80×300-S-LB: alezaj 80, cursă 300, tip blocabil, montare cu picior

Specificații tehnice de bază

Forța teoretică de împingere și tragere @0,6MPa (o singură tijă, unitate: N, factor de siguranță ≥2)

Tipuri de montare și modele derivate

   1. Opțiuni de montare

     -- Tip de bază, suport de picior LB, flanșă FA/FB, capă CA/CB, trunion TC/TCM. Accesorii opționale: articulație flotantă, ochi de tijă, conector I/Y/U/F.

   2. Principala serie derivată

     -- A spus: Tija dubla cu actiune dubla

     -- SAIJ: Tija dubla cu cursa reglabila

     -- SAIL: Cilindru blocabil pentru menținerea poziției intermediare

     -- SAIF: Cilindru integrat al electrovalvei

Ghid de selecție rapidă în 3 pași

   1. Selecția alezajului: Calculați tracțiunea necesară în funcție de sarcină, rezervă ≥50% marja de siguranță; upgrade 1~2 dimensiuni sub sarcină compensată/sarcină în consolă.

   2. Confirmarea cursei: adăugați o marjă de siguranță de 20 ~ 50 mm la deplasarea efectivă; cursă standard maximă 1000 mm, personalizată până la 2000 mm.

   3.Potrivirea configurației

     -- Feedback de poziție: Selectați modelul de magnet -S, potriviți întrerupătoarele magnetice CMSE/DMSE;

     -- Montare: suport de picior LB pentru sarcini grele orizontale; Flanșă FA preferată pentru instalare verticală;

     -- Funcție specială: Alegeți SAID pentru tijă dublă, SAIJ pentru cursă reglabilă, SAIL pentru blocarea poziției, SAIF pentru aspect compact.

Rezumatul unei propoziții

     Cilindru cu profil fără tirant SOLH SAI ISO15552 poate înlocui direct seriile FESTO DNC, SE și SI, echipate cu tampon PPV reglabil și variante bogate, actuator liniar general rentabil pentru automatizarea exportului, echipamentele de ambalare și mașini-unelte.
