Cilindru de aer standard seria SC (Tip cu tijă dublă acțiune)

Marca: SOLH by Richge Technology

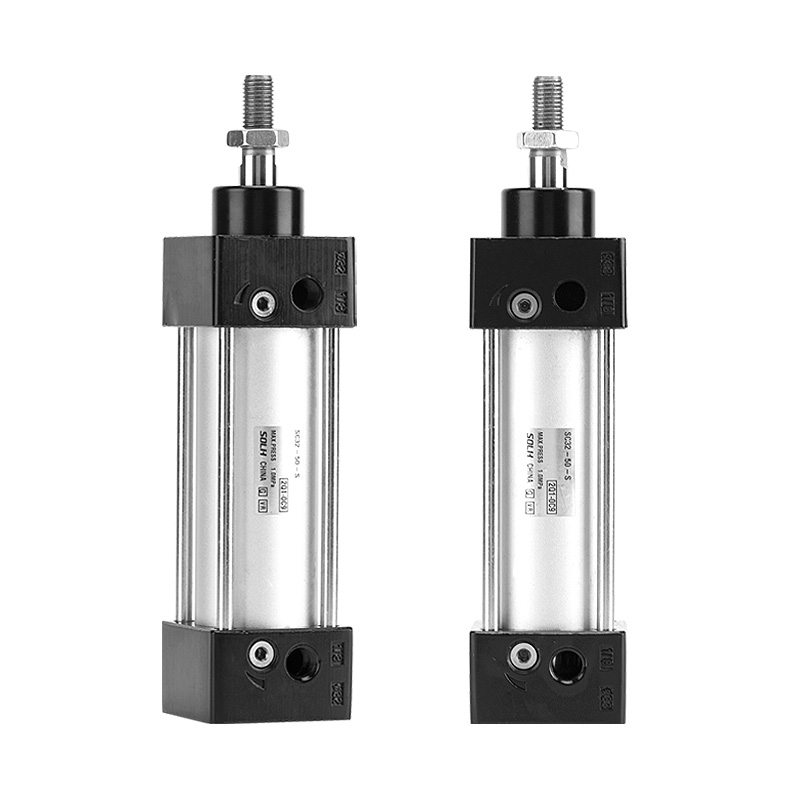

Prezentare generală a produsului

     Cilindru standard cu tije din seria SOLH SC, modelul de bază este de tip cu dublă acțiune cu o singură tijă. Patru tiranți blochează capacele din față și din spate pentru structură rigidă, accesorii complete de montare, gamă largă de curse. Folosit pe scară largă pentru împingerea, manipularea materialelor și poziționarea în liniile de automatizare, care este cel mai popular cilindru pneumatic standard economic.

Structura de bază și caracteristici de proiectare

     -- Structură: Patru tiranți conectează butoiul din aluminiu și capacele de capăt, rigiditate ridicată, anti-impact, funcționare stabilă pe termen lung.

     -- Tip de acțiune: forță de ieșire bidirecțională cu tijă simplă cu dublă acțiune.

     -- Material: Butoi din aluminiu anodizat dur, etanșare piston bidirecțional; tija pistonului din oțel 45# placat cu crom dur.

     -- Pernă: pernă de aer reglabilă la ambele capete pentru a reduce impactul și zgomotul de funcționare.

     -- Instalarea senzorului: caneluri pentru senzori pe zona tijei de legătură pentru comutatoarele magnetice CMSG/DMSG/EMSG pentru a detecta poziția pistonului.

     -- Avantaj: Lungime mai scurtă a corpului sub aceeași dimensiune a alezajului în comparație cu cilindrul profil ISO15552, cost competitiv.

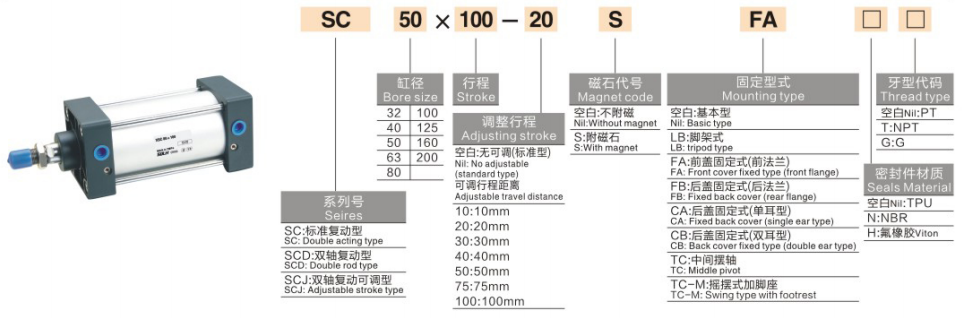

Completează regula de codificare a modelului

   1. Exemplu de model: SC50×100-S

   2. Modele derivate

     -- SCD: Tijă dublă dublă acțiune, anti-torsionare

     -- SCJ: Tija dubla cu cursa reglabila

     -- SCF: Cilindru integrat al electrovalvei

     -- SCL: Cilindru blocabil, reține sarcina atunci când aerul este întrerupt

   3. Exemple de comenzi standard

     -- SC63×150-S: alezaj 63, cursă 150, magnet încorporat, tip de bază

     -- SCJ40×200-S: alezaj 40, cursă 200, cursă reglabilă, cu magnet

Specificații tehnice de bază

Impingerea teoretică @0,5MPa (o singură tijă, unitate: N, factor de siguranță ≥2)

Tipuri de montare și accesorii

   1. Opțiuni de montare

     --  Tip de bază, flanșă FA/FB, roată CA/CB, suport pentru picior LB, trunion TC/TCM1.

   2. Accesorii optionale

     -- Articulație flotantă, ochi de tijă, conector I/Y/U/F, întrerupătoare magnetice CMSG/DMSG/EMSG.

Ghid de selecție rapidă în 3 pași

   1. Selectarea alezajului: Calculați tracțiunea necesară în funcție de sarcină, rezervă ≥50% marja de siguranță; mărime de upgrade pentru încărcare cantilever/offset.

   2. Confirmarea cursei: Adăugați o marjă de siguranță de 10~20 mm la deplasarea efectivă; cursa standard maxima 1000 mm.

   3. Potrivirea configurației

     -- Feedback de poziție: alegeți modelul de magnet -S și potriviți întrerupătoarele magnetice;

     -- Montare: Selectați flanșa / piciorul / șanțul în funcție de configurația mașinii;

     -- Funcție specială: SCD pentru tijă dublă, SCJ pentru cursă reglabilă, SCL pentru blocarea sarcinii.

Rezumatul unei propoziții

     Cilindru standard de tirant economic din seria SOLH SC cu pernă de aer reglabilă și opțiuni abundente de montare, actuator liniar ideal la preț redus pentru sarcinile generale de împingere, transfer și poziționare de automatizare.
