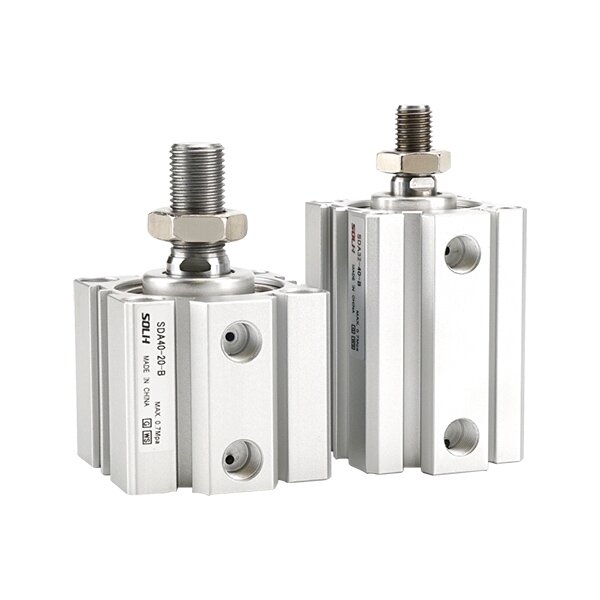

Cilindru pneumatic compact ultrasubțire seria SDA

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH SDA cilindru compact ultrasubțire pătrat, actuator compact, clasic, economic. Lungimea corpului de numai 1/2~1/3 din cilindrul de tirant standard. Dimensiunea de montare interschimbabilă cu seria Airtac ACQ și SMC CQ2. Potrivit pentru împingere cu cursă scurtă, prindere și poziționare în spațiu limitat de instalare, utilizat pe scară largă în automatizarea 3C, mașinile de ambalare și echipamentele de fixare.

Structură și caracteristici principale

     -- Corp pătrat ultra-subțire din aluminiu, suportă instalarea încorporată pentru a economisi spațiu;

     -- Butoi anodizat dur, tija de piston cromată, rezistentă la uzură și anticoroziune;

     -- Variante complete: cu dublă acțiune, cu retur cu arc simplu, tijă dublă, cursă reglabilă, versiune echipată cu magnet;

     -- Bare de protecție din cauciuc încorporate la ambele capete pentru absorbția șocurilor și reducerea zgomotului;

     -- Etanșare bidirecțională cu frecare scăzută cu depozitare a grăsimii, durată lungă de viață fără ulei;

     -- Caneluri pentru senzori din jur pentru instalarea flexibilă a comutatorului automat magnetic.

Regula de codificare a modelului

   1. Exemplu: SDA20-50-S-B

     -- SDA: Numele seriei; SSA=extindere de primăvară; STA=retractare cu arc; SDAD=tijă dublă; SDAJ=cursă reglabilă

     -- 20: Dimensiune alezaj: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Lungimea cursei 5~200mm

     -- -S: Inel magnetic încorporat

     -- -B: Tija piston filet exterior; gol=filet intern

Specificatii tehnice

Forța teoretică de împingere și tragere la 0,5 MPa (tijă simplă)

Rezumatul unei propoziții

     Cilindru pneumatic compact ultrasubțire SOLH SDA, cu variante abundente, interschimbabil cu ACQ și CQ2, actuator ideal cu cursă scurtă, cu cost redus, pentru aplicații automate de prindere și împingere care economisesc spațiu.
