Seria SE ISO15552 Cilindru standard pătrat fără tirant

Marca: SOLH by Richge Technology | Exporta versiunea catalogului

Prezentare generală a produsului

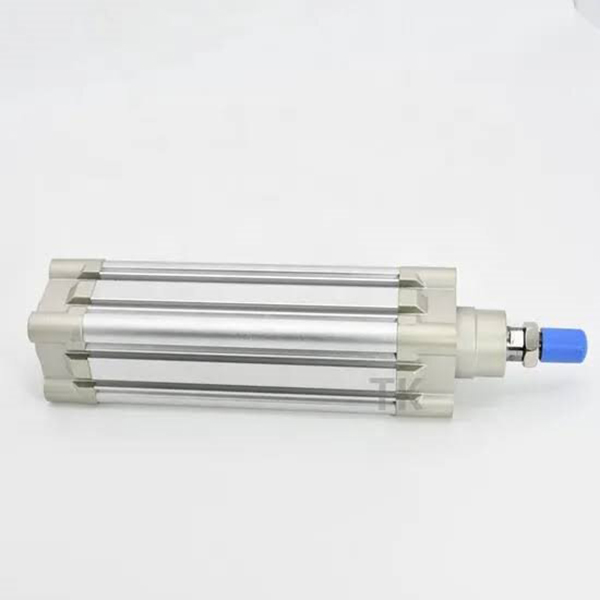

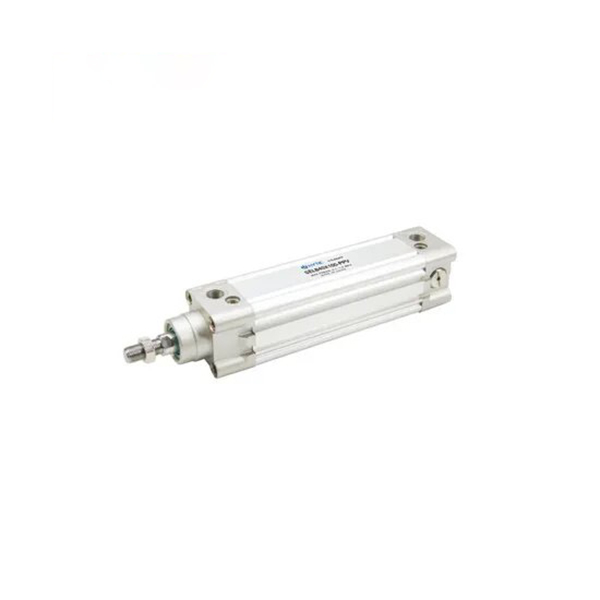

     Cilindru standard pătrat fără tiranți din seria SOLH SE respectă standardul internațional ISO 15552 / VDMA 24562. Adoptați cilindrul pătrat din aluminiu integrat, cu pernă de aer reglabilă cu două capete și caneluri de montare a senzorului pe 3 laturi. Potrivit pentru automatizări generale, cursă lungă, ciclism de înaltă frecvență și aplicații cu sarcini medii-grele. Schimb mecanic direct cu seria SMC CP96S și FESTO DNC.

Structura de bază și caracteristici de proiectare

   1. Structură: Butoi pătrat integrat din aluminiu fără tiranți, asortat cu capace frontale și posterioare, pernă de aer reglabilă la ambele capete, rigiditate ridicată și aspect compact.

   2. Material: butoi din aluminiu anodizat dur, capace turnate de înaltă rezistență, tijă de piston din oțel 45# placat cu crom dur, ușor și rezistent la uzură.

   3. Variante de operare

     -- SE: Model standard cu tijă simplă cu dublă acțiune

     -- SED: Tija dubla cu actiune dubla pentru anti-torsionare

     -- SEJ: Tija dubla cu cursa reglabila

     -- BSE: Cilindru blocabil pentru menținerea poziției intermediare

     -- Sufix -S: inel magnetic încorporat pentru comutator magnetic (fără -S = fără magnet)

   4. Etanșare: etanșare dublu tip Y compozit NBR+PA cu compensare de stocare a uleiului, presiune scăzută de pornire și durată lungă de viață.

   5. Pernă: Pernă de aer reglabilă independent la ambele capete pentru a absorbi impactul, a reduce vibrațiile și zgomotul.

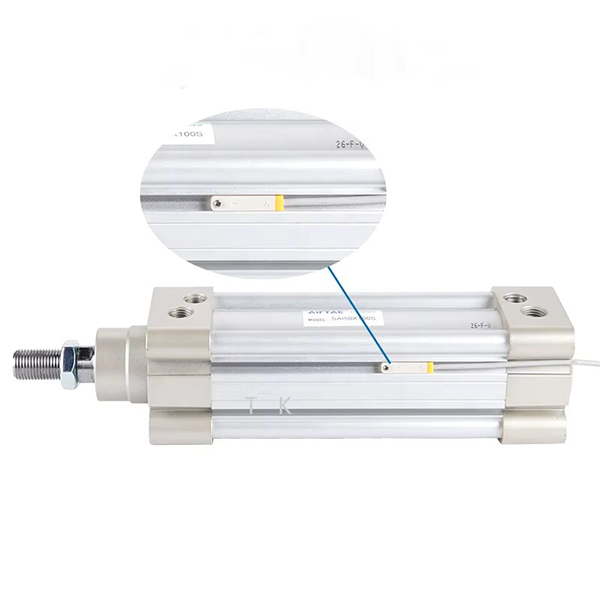

   6. Dispunerea senzorului: caneluri de montare pe trei laturi (sus / stânga / dreapta) pentru întrerupătoarele magnetice CMSE / DMSE, unghi flexibil de instalare.

   7. Interschimbabilitate: dimensiune standard ISO15552, înlocuire directă pentru SMC CP96S și FESTO DNC.

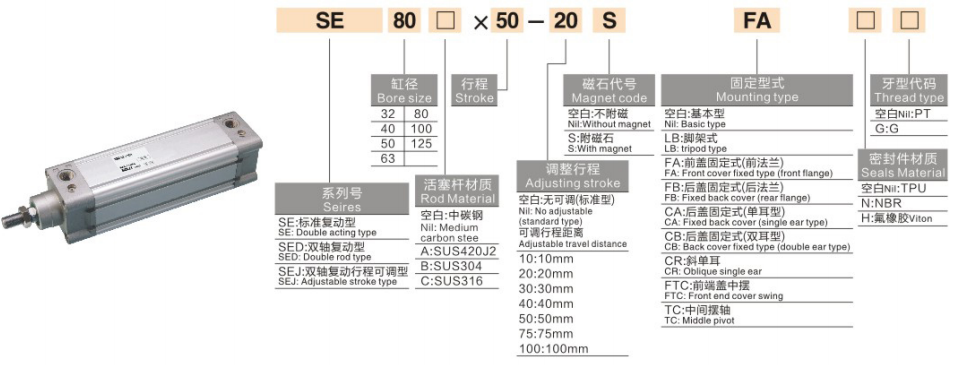

Completează regula de codificare a modelului

   1. Exemplu de model: SE50-200-S-FA

   2. Exemple de comenzi standard

     -- SE63-150-S-LB: alezaj 63, cursă 150, magnet încorporat, montare cu picior

     -- SED40-100-FB: Alezaj 40, cursă 100, tijă dublă, montare flanșă spate

     -- BSE80-300-S: alezaj 80, cursă 300, tip blocabil cu magnet încorporat

Specificații tehnice de bază

Forța teoretică de împingere și tragere la 0,5 MPa (o singură tijă, unitate: N)

   1. Tijă simplă SE cu dublă acțiune

Tipuri de montare și modele derivate

   1. Opțiuni de montare

     -- Tip de bază: Instalare directă prin orificiile capacului de capăt

     -- Suport pentru picior LB: De preferat pentru încărcătură orizontală medie-grea

     -- Flanșă FA/FB: Flanșă față/spate pentru instalarea dispozitivului vertical

     -- Clevis CA/CB: Clevis simplu/dublu pentru mișcare de balansare cu balamale

   2. Principala serie derivată

     -- SE / SED / SEJ: tijă simplă, tijă dublă, tijă dublă cu cursă reglabilă

     -- BSE: Cilindru blocabil pentru oprire arbitrară în poziție intermediară

     -- Versiune personalizată la temperatură înaltă: garnitură specială pentru -20~+150℃

Ghid de selecție rapidă în 3 pași

   1. Selectarea alezajului: Calculați tracțiunea necesară, rezervă ≥50% marja de siguranță; prioritizează SE pentru sarcină grea și cursă lungă.

   2. Confirmarea cursei: Adăugați o marjă de siguranță de 10~20 mm; cursa maximă standard 1000 mm, personalizată până la 1800 mm.

   3. Potrivirea configurației

     -- Feedback de poziție: Selectați modelul de magnet SE-S, potriviți întrerupătoarele magnetice CMSE/DMSE;

     -- Montare: suport de picior LB pentru sarcină orizontală, flanșă FA pentru instalare verticală;

     -- Cerință intermediară de blocare: alegeți cilindrul blocabil BSE.

Rezumatul unei propoziții

     Cilindrul fără tirant pătrat SOLH SE ISO15552 poate înlocui direct FESTO DNC și SMC CP96S, echipat cu pernă de aer reglabilă și forme de montaj abundente, actuator liniar perfect cu cursă lungă pentru echipamentele de automatizare a sarcinilor medii-grele.
